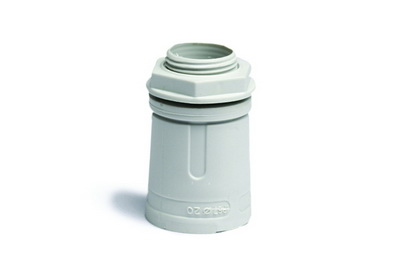

Переходник жесткая труба-коробка d16 IP65 ДКС 50216R

Муфта труба-коробка DKC (ДКС) артикул 50216r обеспечивает герметичное соединение между жесткой трубой диаметром 16 мм и ответвительной коробкой, сохраняя защиту IP67 даже в условиях повышенной влажности и запыленности.

Назначение и область применения

Муфта труба-коробка DKC 50216r используется для вывода жестких гладких труб из металла или пластика в корпуса распределительных коробок, щитков, шкафов управления и других устройств. Применяется там, где требуется надежная герметизация входа кабеля или трубы - например, на производстве, в системах автоматизации, на открытых площадках или в холодильных камерах.

Технические характеристики

• Диаметр трубы: 16 мм
• Резьба: M16×1.5 - внешняя, метрическая, совместима с фланцами и переходниками этого стандарта
• Длина муфты: 45 мм
• Материал: полипропилен с резиновым уплотнением - устойчив к химическим воздействиям и механическим нагрузкам
• Цвет: серый (RAL 7035)
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 м на 30 минут
• Рабочий температурный диапазон: от –40 C до +60 C
• Устойчивость к УФ-излучению: да - не выгорает и не теряет прочность на солнце
• Тип соединения: защелкивание - позволяет закрепить трубу без инструментов

Совместимость и монтаж

Муфта DKC 50216r совместима с любыми жесткими трубами внутренним диаметром около 16 мм - например, с ПВХ, полиэтиленом или металлопластиком. Для установки:

• Вставьте трубу в муфту до упора - слышен характерный щелчок защелки;
• Завинтите резьбу M16×1.5 в соответствующее отверстие коробки или шкафа;
• Не используйте силовые инструменты - затяжка рукой достаточна для герметичности.

Резьбовая часть имеет стандартную метрическую резьбу - легко заменяется на другие комплектующие того же типа.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP67 по ГОСТ 14254. Материалы не поддерживают горение и не выделяют токсичных веществ при нормальных условиях эксплуатации. Работает в соответствии с правилами безопасности для электроустановок в помещениях и на открытом воздухе.

Преимущества

• Герметичность гарантирована даже после многократных сборок/разборок благодаря эластичному уплотнению
• Защелкивающий механизм исключает необходимость зажимных хомутов или клея
• Высокая устойчивость к перепадам температур и УФ-излучению делает её пригодной для уличного монтажа
• Легкий вес и пластиковое исполнение снижают нагрузку на корпус коробки
• Серый цвет (RAL 7035) хорошо сочетается с большинством промышленных корпусов

Ограничения применения

• Не предназначен для работы с гибкими трубками или шлангами - они не обеспечивают плотного контакта с уплотнителем
• Не рассчитана на постоянное давление воды выше 1 бара - IP67 допускает лишь временное погружение
• Не использовать в средах с агрессивными растворителями, кислотами или маслами - материал не устойчив к органическим жидкостям
• Резьба M16×1.5 требует точного соответствия отверстия в коробке; несовпадение может повредить резьбу при насильственной установке

Примеры использования

• Подключение трубопровода к распределительному щиту на производственной линии
• Ввод кабельной трассы в наружный шкаф управления теплицы
• Соединение жесткой трубы с ответвительной коробкой в системе освещения на автостоянке
• Монтаж в холодильном оборудовании - работает при –40 C без потери герметичности

Практические советы

• Перед монтажом проверьте, что диаметр трубы точно соответствует 16 мм - даже 0,5 мм лишнего могут помешать защелке
• Если труба слишком жесткая, предварительно нагрейте её конец (до 50 C) - это облегчит вхождение в муфту
• При использовании в сырых местах рекомендуется дополнительно смазывать резьбу силиконовой смазкой - продлит срок службы
• Артикул 50216r - часть серии Express от DKC (ДКС); все элементы этой серии взаимозаменяемы по типоразмерам и креплениям
• Храните в сухом месте - хотя изделие водонепроницаемо, длительное воздействие влаги на упаковку может повредить этикетку
