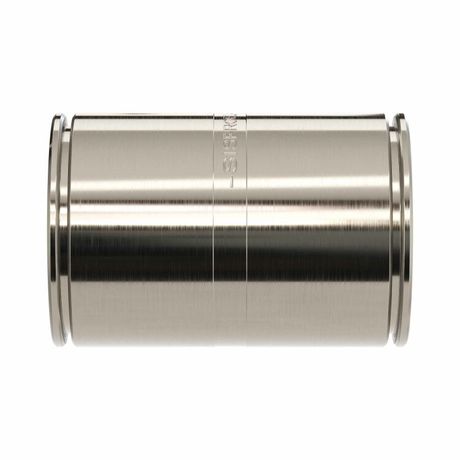

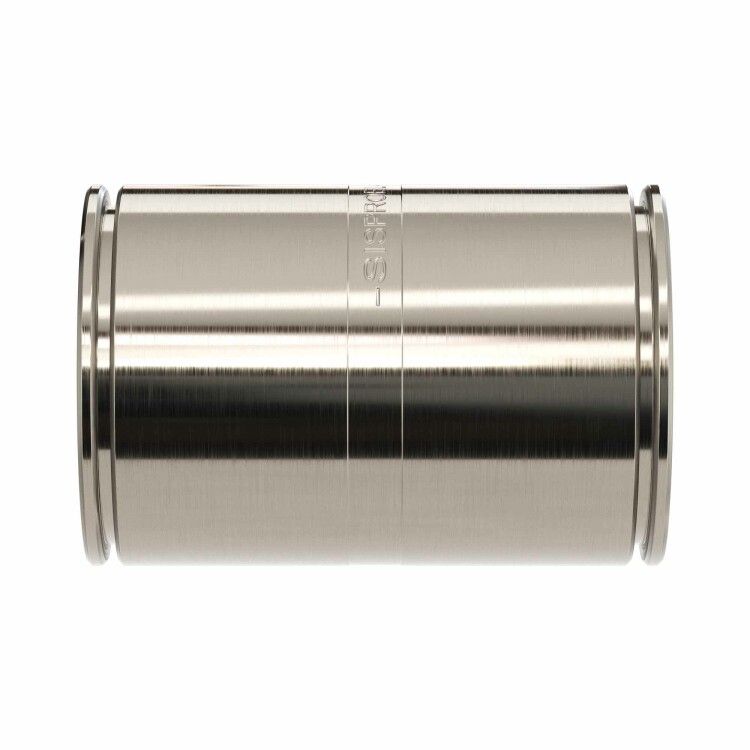

Муфта труба-труба д.20мм, IP66/IP67, нержавеющая сталь AISI 303 | 6110-20X DKC ДКС

Муфта труба-труба диаметр 20 мм, степень защиты IP66/IP67, нержавеющая сталь AISI 303, DKC - надёжное соединительное устройство из нержавеющей стали для герметичного соединения двух металлических труб одинакового диаметра. Подходит для условий с повышенной запылённостью, влагой или требовательными требованиями к долговечности. Артикул 6110-20x, серия Cosmec.

Назначение и область применения

Муфта труба-труба диаметр 20 мм, степень защиты IP66/IP67, нержавеющая сталь AISI 303, DKC предназначена для соединения двух жёстких металлических труб наружным диаметром 20 мм. Обеспечивает плотное, герметичное соединение без сварки или резьбы. Применяется там, где важна защита от внешних воздействий: в пищевой промышленности, фармацевтике, на производствах с частой мойкой оборудования, в системах автоматизации, на конвейерах и станках с открытой проводкой.

Технические характеристики

• Материал: Нержавеющая сталь AISI 303 - устойчива к коррозии, химическим веществам и механическому износу;
• Номинальный диаметр: 20 мм - соответствует стандартному наружному диаметру труб этого размера;
• Тип муфты: Вставная - трубы вводятся внутрь корпуса муфты без необходимости нарезания резьбы;
• Конструкция: Двухкомпонентная - состоит из двух половин, которые собираются вокруг труб и затягиваются болтами;
• Степень защиты: IP66 - защита от мощных струй воды; IP67 - допускает временное погружение до 1 метра на 30 минут;
• Цвет: Серый - цвет материала, не влияющий на функциональность.

Совместимость и монтаж

Муфта труба-труба диаметр 20 мм, степень защиты IP66/IP67, нержавеющая сталь AISI 303, DKC совместима исключительно с трубами наружным диаметром 20 мм. Для установки необходимо:

1. Подготовить две трубы с ровными торцами;
2. Разъединить корпус муфты на две половины;
3. Установить каждую трубу в свою часть муфты до упора;
4. Застегнуть половинки и закрутить болты равномерно, чтобы избежать перекоса.

Не требуется специальный инструмент - достаточно гаечного ключа подходящего размера. Убедитесь, что поверхности труб чистые и свободны от заусенец - это предотвращает повреждение уплотнений.

Безопасность и стандарты

Муфта труба-труба диаметр 20 мм, степень защиты IP66/IP67, нержавеющая сталь AISI 303, DKC соответствует международным нормам IEC 60529 по классификации степени защиты IP66 и IP67. Материал AISI 303 соответствует требованиям EN 10088-1 для нержавеющих сталей. Конструкция рассчитана на работу в температурном диапазоне от –40 C до +80 C - проверено производителем DKC.

Преимущества

• Высокая герметичность благодаря двум комплектам уплотнителей внутри корпуса;
• Износостойкая нержавеющая сталь AISI 303 снижает потребность в замене даже при постоянной влажности;
• Лёгкий монтаж без сварки - экономит время и не требует спецоборудования;
• Двухкомпонентная сборка позволяет устанавливать муфту уже после прокладки труб - удобно при модернизациях;
• Защита IP66/IP67 делает её пригодной для зон с регулярной мойкой и агрессивной средой.

Ограничения применения

• Не применяется для пластиковых, гибких или медных труб - материал и форма рассчитаны только на жёсткие металлические трубы диаметром 20 мм;
• Не предназначен для работы под давлением выше атмосферного - служит лишь для защиты проводки, а не для транспортировки жидкостей/газов;
• Не рекомендован для длительного погружения - IP67 допускает лишь временные контакты с водой;
• Аксессуар не содержит механизмов для компенсации тепловых расширений - при больших перепадах температур возможен риск деформации.

Примеры использования

• Соединение труб в цехах пищевых производств - например, для прокладки кабельных трасс рядом с моющими установками;
• Автоматизированные линии на заводах - когда важно сохранить целостность сигнальных кабелей в условиях брызг масла и пара;
• Фармацевтические объекты - где необходима антикоррозийная прочность и возможность ежедневной дезинфекции;
• Наружные системы управления - в местах с высокой влажностью воздуха или периодическими осадками.

Практические советы

• Перед монтажом проверьте точный наружный диаметр ваших труб - даже +-0,5 мм может вызвать плохую посадку;
• При использовании в холодных условиях (ниже –20 C) убедитесь, что уплотнители остаются эластичными - материалы ASTM D2000 обеспечивают работоспособность в указанном диапазоне;
• Не используйте силовые инструменты при затяжке болтов - переусилие может повредить резьбу или деформировать корпус;
• При обслуживании - просто выкрутите болты, разберите муфту и осмотрите уплотнения. Они легко заменяемы, если есть износ;
• Артикул 6110-20x - единственный вариант этой модели в серии Cosmec. Не путайте с другими диаметрами - они имеют другие номера.
