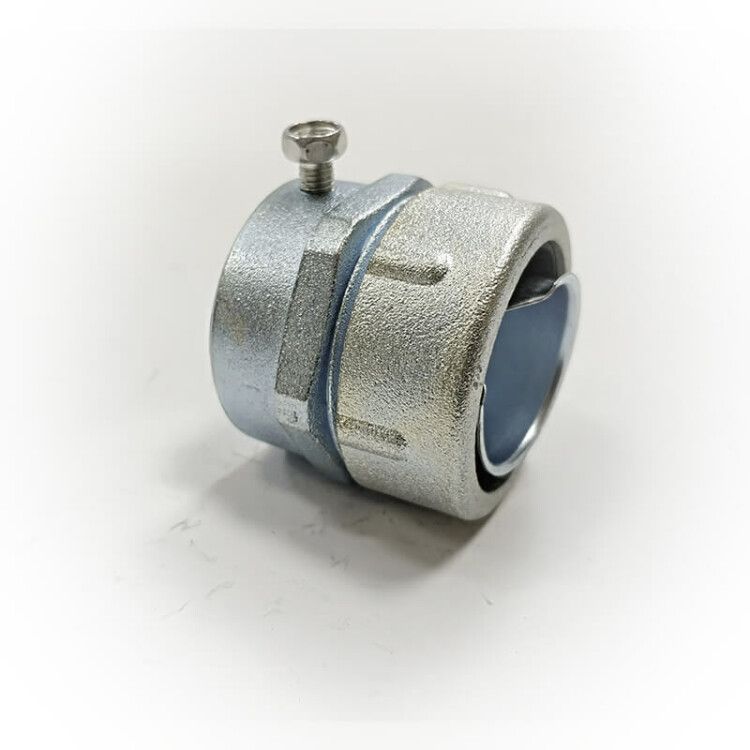

Муфта трубная МТ-25 У2 IP43 | zeta40420 ГОФРОМАТИК ЗЭТА

Муфта трубная МТ-25 У2 IP43 от ЗЭТА Новосибирск - это надёжное соединение между металлическим рукавом или шлангом электромонтажным (ШЭМ) и жёсткой трубой электропроводки. Простая в установке, она обеспечивает герметичность и фиксацию в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта трубная МТ-25 У2 IP43 используется для перехода от гибкого металлорукава (Р3ЦХ, Р3ЦП, МРПИ) или шланга электромонтажного (ШЭМ) к жёсткой трубе. Подходит для внутренней прокладки проводки в помещениях с нормальной и повышенной влажностью - например, на заводах, в цехах, трансформаторных подстанциях, системах вентиляции и освещения.

Технические характеристики

• Номинальный диаметр: 25 мм - соответствует стандартному размеру металлорукавов и труб диаметром 25 мм
• Материал корпуса: поливинилхлорид (PVC) - устойчив к коррозии, химически инертен, не проводит ток
• Степень защиты: IP43 - защищает от твердых частиц больше 1 мм и брызг воды под углом до 60° от вертикали
• Климатическое исполнение: У2 - рассчитана на работу в умеренном климате при температурах от –25 C до +100 C
• Материал уплотнения: резина МБС - эластична, долговечна, сохраняет герметичность при колебаниях температур
• Исполнение: вставной - позволяет вставить трубу внутрь муфты, а металлорукав - снаружи
• Покрытие: отсутствует - поверхность матовая, без антикоррозийного слоя, что снижает стоимость и не требует обслуживания

Совместимость и монтаж

Муфта трубная МТ-25 У2 IP43 совместима с металлорукавами Р3ЦХ, Р3ЦП, МРПИ и шлангами электромонтажными (ШЭМ) того же диаметра - 25 мм. Для монтажа:

• Вставьте жесткую трубу внутрь корпуса муфты до упора
• Наденьте на металлорукав оконцеватель и уплотнитель
• Заведите рукав в свободную часть муфты
• Закрутите накидную гайку - она плотно зажимает рукав и создаёт герметичный контакт

Не требуется сварка или пайка. Инструмент - обычный ключ или плоскогубцы для затяжки гайки.

Безопасность и стандарты

Муфта трубная МТ-25 У2 IP43 соответствует требованиям ГОСТ Р 50044.1–92 и ГОСТ 18322–2012 для элементов электропроводки. Материал PVC не поддерживает горение, уплотнение из резины МБС безопасно для человека и окружающей среды. Температурный диапазон –25…+100 C исключает деформацию при кратковременных перегревах.

Преимущества

• Простота сборки - не нужны специальные инструменты или навыки
• Герметизация благодаря двойному уплотнению: резиновое кольцо + зажим накидной гайки
• Устойчивость к влаге и агрессивным средам - идеальна для сырых помещений
• Лёгкий вес и удобство транспортировки - PVC легче металла
• Долгий срок службы - материал не ржавеет, не теряет форму при постоянной нагрузке

Ограничения применения

• Не применяется в местах с постоянным погружением в воду - степень защиты IP43 не предусматривает длительного контакта с жидкостью
• Не рекомендована для наружной установки под прямыми солнечными лучами - PVC со временем выгорает
• Не подходит для высоковольтных сетей выше 1000 В - не является изоляционным элементом для таких систем
• Не допускается механическая нагрузка на трубу вне зоны муфты - вся опора должна быть на жёстком участке

Примеры использования

• Подключение металлорукава к распределительному щиту внутри цеха
• Переход от гибкого шланга к стальной трубе в системе автоматизации станка
• Прокладка кабеля от светильника к стене через влажное помещение (например, мойка, кладовая)
• Соединение труб в системах вентиляции с использованием ШЭМ для питания датчиков

Практические советы

• Проверяйте внутренний диаметр трубы перед монтажом - он должен точно соответствовать 25 мм
• При работе в холоде (+5 C и ниже) предварительно согрейте уплотнение - резина становится менее эластичной
• Не используйте силовые инструменты для затяжки накидной гайки - перетянуть можно и повредить резьбу
• Если труба имеет острые края - обязательно снимите фаску, чтобы не порвать уплотнение
• Артикул zeta40420 - единственный номер для заказа; другие бренды (ГОФРОМАТИК, ЗЭТАРУС) выпускают аналоги, но они не взаимозаменяемы по точности посадки
