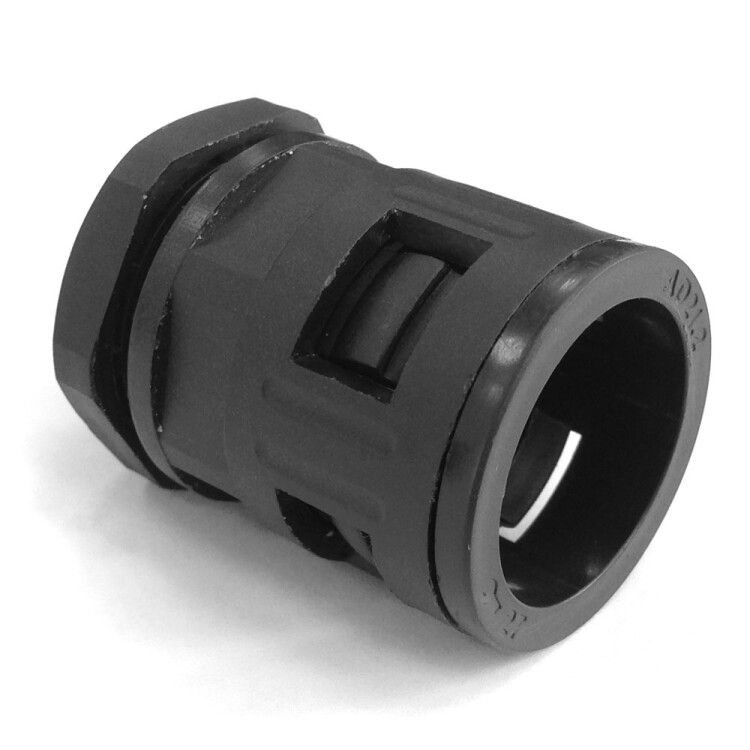

Муфта вводная для гофрированных труб черная ВМ-ГТ-20 | PR08.3762 ПРОМРУКАВ Строитель

Муфта вводная для гофрированных труб черная ВМ-ГТ-20 от бренда ПРОМРУКАВ предназначена для безопасного и аккуратного вывода гофрированных труб в электромонтажные коробки и щитовое оборудование. Изготовлена из прочного полипропилена, она обеспечивает герметичное соединение и защищает кабели на входе в корпус, сохраняя целостность проводки даже в условиях повышенной запылённости.

Назначение и область применения

Муфта вводная для гофрированных труб черная ВМ-ГТ-20 используется для организации входа гофрированной трубы в распределительные коробки, шкафы управления, щиты автоматики и другие электроустановочные устройства. Применяется в системах внутренней электропроводки, где требуется фиксация и защита кабеля на переходе между гибкой трубой и жестким корпусом. Подходит для монтажа в помещениях с нормальной влажностью и температурным режимом от -5 до +60 °C.

Технические характеристики

• Наружный диаметр: 20 мм — соответствует стандартному размеру гофрированных труб диаметром 20 мм;
• Номинальный размер: 20 мм — оптимальна для труб с таким же внутренним/наружным проходом;
• Материал: полипропилен — устойчив к коррозии, химически инертен, не проводит ток;
• Степень защиты IP40 — предотвращает попадание твердых частиц крупнее 1 мм, но не защищает от воды;
• Цвет: черный — маскирует загрязнения, совместим с большинством типов корпусов;
• Температура эксплуатации: от -5 °C до +60 °C — допустимо использование в отапливаемых и неотапливаемых помещениях, кроме холодильных камер и нагревательных зон;
• Способ монтажа: открытый — устанавливается на поверхность, без заделки в стену;
• Исполнение: прямолинейное — позволяет ввести трубу прямо в корпус без угловых решений.

Совместимость и монтаж

Муфта вводная для гофрированных труб черная ВМ-ГТ-20 совместима с гофрированными трубами диаметром 20 мм, изготовленными из ПВХ или полиэтилена. Для установки достаточно вставить трубу в муфту до упора — фиксация происходит за счет плотного посадочного соединения. Устройство крепится к корпусу через резьбу или отверстие подходящего диаметра (не предусмотрено крепежных элементов в комплекте). Рекомендуется использовать с трубами того же производителя для гарантированной герметичности.

Безопасность и стандарты

Муфта вводная для гофрированных труб черная ВМ-ГТ-20 соответствует требованиям безопасности для низковольтных систем до 1000 В переменного тока. Степень защиты IP40 исключает контакт с крупными твердыми предметами, что снижает риск повреждения изоляции кабелей. Однако устройство не предназначено для работы во влажных средах, на улице или в местах возможного контакта с водой — для таких условий требуются муфты с IP65 и выше.

Преимущества

• Высокая механическая прочность материала — выдерживает давление при затяжке кабелей;
• Электроизоляционные свойства полипропилена — не проводит ток, безопасен при работе с напряжением;
• Легкий вес и простота монтажа — не требует специальных инструментов;
• Устойчивость к перепадам температур — не трескается при замерзании и не деформируется при нагреве;
• Черный цвет — не выгорает на свету, хорошо сочетается с корпусами из металла и пластика.

Ограничения применения

• Не применяется в условиях постоянного контакта с водой, паром или высокой влажностью — степень защиты IP40 недостаточна;
• Не рекомендуется для использования вне помещений — материал не рассчитан на УФ-излучение и осадки;
• Не предназначен для монтажа в стены или потолки — требует открытого доступа для установки;
• Не совместим с трубами диаметром менее 17 мм или более 22 мм — возможен люфт или пережим.

Примеры использования

• Подключение гофрированной трубы к распределительному щиту в офисном здании;
• Ввод кабелей в корпуса частотных преобразователей на производстве;
• Заведение проводов в электромонтажную коробку возле розетки в квартире;
• Обеспечение чистого выхода кабелей из гофры в ящик управления насосом.

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр гофрированной трубы точно соответствовал 20 мм — иначе соединение будет ненадежным;
• При многократном введении кабелей в одну муфту следите, чтобы суммарный объем проводов не превышал 70% свободного сечения — это предотвратит перегрев и трудности при обслуживании;
• Если планируете использовать несколько муфт в одном месте, выбирайте модели одного серийного ряда — так гарантируется одинаковый шаг резьбы и форма посадки;
• Для удобства сборки можно слегка смазать край трубы мыльным раствором — это облегчит введение в муфту без повреждения стенок.
