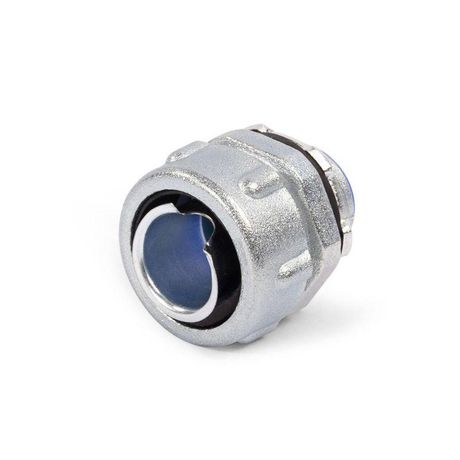

Муфта вводная РКн 2 для металлорукава с резьбой G (Fortisflex) - 87890 КВТ

Муфта вводная РКн 12 для металлорукава с резьбой G от Fortisflex и КВТ обеспечивает герметичный ввод металлорукава в электрооборудование с защитой IP54. Артикул 87890 подходит для установки в распределительных щитах, пультах управления и других металлических корпусах.

Назначение и область применения

Муфта вводная РКн 12 для металлорукава с резьбой G используется для безопасного прохода металлорукава через стенку электрошкафа, распределительной коробки или другого металлического корпуса. Она фиксирует рукав, предотвращает его выскальзывание и защищает внутреннюю проводку от внешних воздействий. Применяется в промышленном оборудовании, на станках, конвейерах, системах автоматизации и в условиях повышенной запылённости.

Технические характеристики

• Номинальный диаметр: 12 мм - подходит для металлорукавов с внутренним диаметром до 12 мм
• Тип резьбы: трубная (газовая) G - совместима с стандартными газовыми ключами
• Длина резьбы: 10,7 мм - достаточна для надёжного крепления в тонкостенных панелях
• Материал корпуса: цинк, литьё под давлением - прочный, устойчив к механическим нагрузкам
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточно для большинства помещений) и брызг воды из любого направления
• Температурный диапазон: от –60 C до +120 C - работает в холодных складах и нагреваемых помещениях
• Габариты: 30,4 × 19,7 мм - компактный размер для плотной компоновки
• Исполнение: прямолинейное - ввод осуществляется перпендикулярно поверхности корпуса
• Тип соединения: резьбовое - накидная гайка затягивается на корпусе, не требует сварки или клепки

Совместимость и монтаж

Муфта вводная РКн 12 для металлорукава с резьбой G совместима с большинством типов металлорукавов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг(INOX), МРПИнг «DIESEL», МР(INOX), Р3-ЦПнг LS, Р3-ЦПнг LS с протяжкой, Р3-ЦПнг LS с протяжкой (20 м), Р3-ЦХ, Р3-Ц. Для монтажа:

• Высверливается отверстие диаметром 19–20 мм в стенке корпуса
• Муфта вставляется снаружи, накидная гайка закручивается изнутри
• Затяжка выполняется газовым ключом - резьба рассчитана под стандартный инструмент
• Не требуется дополнительная герметизация - уплотнение обеспечивается конструкцией муфты

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Устройство не содержит открытых токоведущих частей, поэтому не создаёт опасности поражения током при правильной установке. Температурный диапазон позволяет использовать её в экстремальных условиях, включая холодильные камеры и зоны с высокими температурами от оборудования.

Преимущества

• Удобная затяжка газовым ключом - не нужен специальный инструмент
• Литьё под давлением из цинка - прочнее, чем штампованные аналоги
• Отсутствие покрытия - снижает риск отслоения и коррозии в агрессивных средах
• Широкий температурный диапазон - универсальное применение
• Поддержка множества типов металлорукавов - снижает необходимость подбора разных моделей

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с жидкостью
• Не рекомендована для использования в взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка)
• Не подходит для металлорукавов с диаметром более 12 мм - возможен проскальзывание и потеря герметичности
• Цинковый корпус менее устойчив к хлорированным и кислотным средам - не применяйте в химических производствах без дополнительной защиты

Примеры использования

• Ввод металлорукава в щит управления станком ЧПУ
• Проход кабельного канала в корпусе автоматической линии на пищевом производстве
• Подключение датчиков к распределительному щиту на холодильном складе
• Фиксация металлорукава в пульте управления насосной станцией

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен быть ≤12 мм, чтобы муфта плотно его удерживала
• При установке в тонкий лист (менее 2 мм) используйте шайбу или усиление вокруг отверстия - предотвратите деформацию
• Не переусердствуйте при затяжке - перегрузка резьбы может повредить цинковую деталь
• Для работы в сырых местах допускается нанести слой антикоррозийной смазки на резьбу - это продлит срок службы
• Артикул 87890 - один из самых распространённых вариантов в линейке Fortisflex и КВТ; всегда имейте запасную единицу на объекте
