Муфта вводная усиленная (IP68) для гофрированных труб черная ВМУ-ГТ-16 (М20) | PR08.3276 Промрукав Строитель

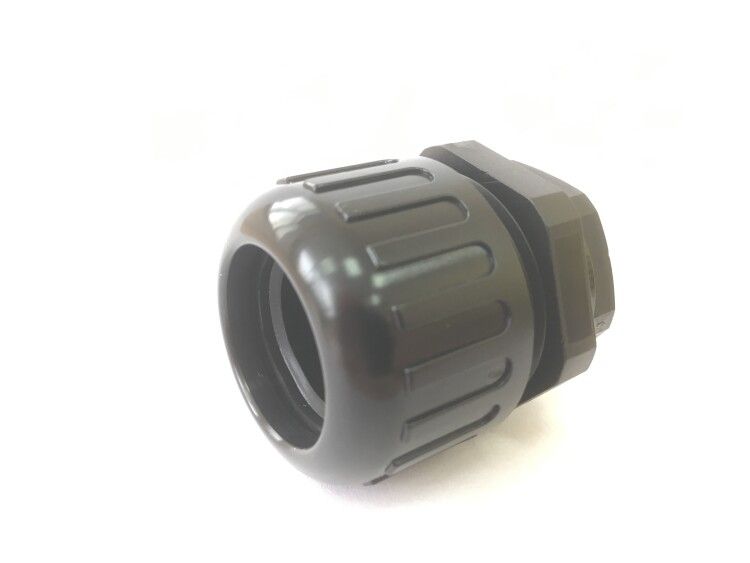

Муфта вводная усиленная (IP68) для гофрированных труб черная ВМУ-ГТ-16 (М20) от Промрукав предназначена для надёжного ввода гофрированных и гладких труб в электромонтажные коробки и щитовое оборудование. Обеспечивает герметичное соединение даже в условиях повышенной влажности, пыли и перепадов температур.

Назначение и область применения

Муфта ВМУ-ГТ-16 (М20) используется для прохода гофрированных или гладких труб через стенки электрических шкафов, распределительных коробок и других устройств. Она защищает провода и кабели от механических повреждений, влаги и пыли на входе в корпус. Подходит для установки в помещениях и на улице, в том числе в промышленных зонах, на транспорте, в системах автоматизации и на объектах с высокой степенью запылённости.

Технические характеристики

• Номинальный размер: 16 мм - соответствует внешнему диаметру гофрированной трубы 16 мм
• Наружный диаметр: 16 мм - обеспечивает плотную посадку на трубу без дополнительных фиксаторов
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал: полиамид (PA) - прочный, устойчивый к химическим воздействиям и износу
• Температура эксплуатации: от –40 C до +105 C - работает в экстремальных климатических условиях
• Исполнение: прямолинейное - позволяет вводить трубу прямо, без угловых переходов
• Резьба: M20 - стандартизированная метрическая резьба для крепления в электромонтажные коробки
• Цвет: чёрный - маскирует загрязнения, совместим с большинством промышленных решений

Совместимость и монтаж

Муфта ВМУ-ГТ-16 (М20) совместима с гофрированными трубами диаметром 16 мм и гладкими трубами аналогичного наружного размера. Устанавливается в предварительно просверленное отверстие в корпусе щита или коробке. Резьба M20 позволяет закручивать муфту в стандартные резьбовые отверстия, предусмотренные для этого типа крепления. Монтаж открытый - не требует специального инструмента, достаточно ключа на 20 мм. Герметизация достигается за счёт внутреннего уплотнительного кольца из эластомера, которое сжимается при затяжке.

Безопасность и стандарты

Муфта соответствует требованиям к степени защиты IP68, что гарантирует безопасную работу в средах с высокой влажностью, возможным брызгами воды и постоянной пылевой нагрузкой. Материал полиамид PA не выделяет токсичных веществ при нагреве и устойчив к возгоранию в рамках нормированных условий эксплуатации. Соответствие международным стандартам IEC 60529 и EN 60079-0 подтверждается испытаниями производителя.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: резьбовой и внутренней манжете
• Усиленная конструкция - материал PA выдерживает значительные осевые и радиальные нагрузки
• Не требует дополнительных уплотнителей или герметиков при правильном монтаже
• Широкий температурный диапазон - подходит для холодных регионов и жарких цехов
• Устойчивость к УФ-излучению и агрессивным средам - долгий срок службы вне помещений

Ограничения применения

• Не предназначен для использования с трубами диаметром более 16 мм - возможен люфт и потеря герметичности
• Не рекомендуется применять в средах с постоянным давлением выше атмосферного - не является напорным элементом
• Не следует использовать в качестве основного крепления тяжёлых кабельных трасс - требуется дополнительная фиксация
• Запрещено применять с металлическими трубами без предварительной подготовки кромки - риск повреждения уплотнения

Примеры использования

• Подключение гофрированной трубы к распределительному щиту на производстве
• Ввод кабелей в корпуса управления насосными станциями
• Защита проводов в системах автономного освещения на улице
• Монтаж в электронных шкафах на железнодорожных станциях и в метро
• Использование с гладкими пластиковыми трубами в системах автоматизации станков

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы был не меньше 12 мм - иначе она не пройдёт через муфту
• При использовании с гофрированной трубой слегка разведите её в месте входа, чтобы избежать перегиба
• Затягивайте муфту рукой до упора, затем доверните ключом на ¼ оборота - переусиливать нельзя, есть риск деформации резьбы
• Для работы в агрессивных средах (например, с кислотами) дополнительно проверьте совместимость материала с конкретным химическим составом
• Если труба имеет острые края - обязательно используйте защитную втулку или термоусадку перед вводом в муфту
