Муфта вводная ВМ (INOX)-38 | 83758 Fortisflex КВТ

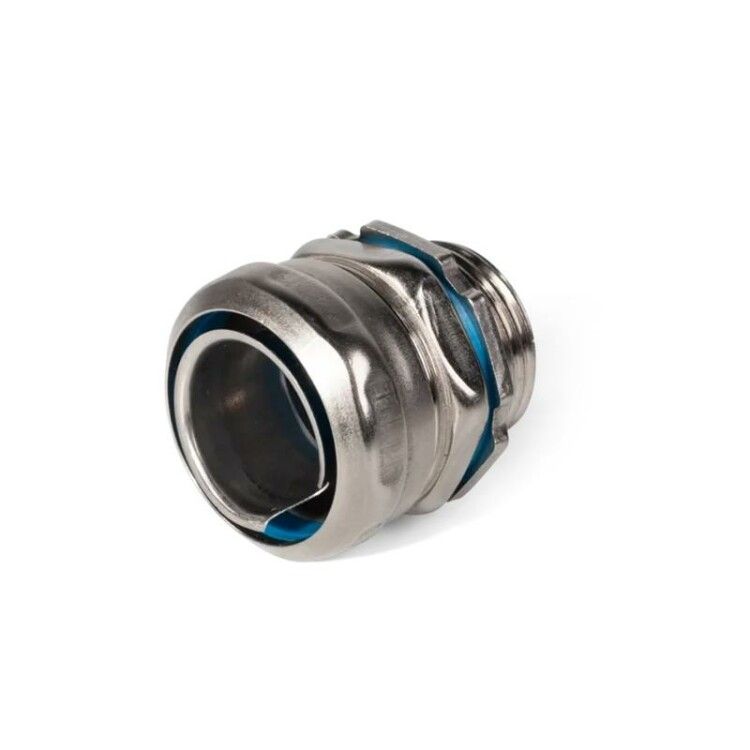

Муфта вводная ВМ (INOX)-38 от Fortisflex и КВТ - это герметичный элемент для ввода металлорукавов в корпуса распределительных щитов, выполненный из нержавеющей стали и обеспечивающий степень защиты IP54. Артикул 83758 подходит для установки в агрессивных средах, где важна долговечность и устойчивость к коррозии.

Назначение и область применения

Муфта вводная ВМ (INOX)-38 используется для безопасного прохода металлорукавов через стенки электрооборудования - например, щитов управления, шкафов автоматизации или промышленных панелей. Она фиксирует рукав на месте, предотвращает попадание пыли и влаги внутрь корпуса, сохраняя целостность системы. Применяется в пищевой, химической, фармацевтической промышленности, на объектах с высокой влажностью или частой мойкой.

Технические характеристики

• Диаметр входа: 38 мм - соответствует внешнему диаметру металлорукавов этого же размера
• Материал корпуса: нержавеющая сталь AISI 301 - устойчива к коррозии, но менее прочна, чем AISI 316
• Степень защиты: IP54 - защищена от пыли (не полностью, но достаточна для большинства помещений) и брызг воды с любого направления
• Температурный диапазон: от –60 C до +120 C - работает в условиях экстремального холода и нагрева
• Габариты: 51×33×0 мм - тонкий профиль, позволяет монтировать в плотных конструкциях
• Тип соединения: резьбовое - муфта закручивается в подготовленное отверстие
• Исполнение: наружная резьба - предназначена для вворачивания в резьбовое гнездо корпуса
• Покрытие поверхности: отсутствует - поверхность матовая, без лака или антикоррозийного слоя

Совместимость и монтаж

Муфта вводная ВМ (INOX)-38 совместима с металлорукавами следующих типов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой и Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ. Для монтажа требуется просверленное отверстие в корпусе с внутренней резьбой, подходящей по шагу и диаметру. Диаметр отверстия должен точно соответствовать 38 мм - иначе возможна утечка или повреждение резьбы. Установка выполняется ключом: затягивать необходимо равномерно, без перекоса, чтобы не деформировать корпус.

Безопасность и стандарты

Муфта вводная ВМ (INOX)-38 соответствует требованиям по степени защиты IP54, что обеспечивает базовый уровень безопасности в помещениях класса IP54. Однако она не сертифицирована по ГОСТ Р 51317 или IEC 60947-5-1 для использования в взрывоопасной зоне. Не применяется в системах с повышенными требованиями к герметичности (например, IP67/IP68).

Преимущества

• Устойчивость к коррозии благодаря материалу AISI 301 - идеально для влажных и агрессивных сред
• Высокая термостойкость - выдерживает температуры от глубокого холода до значительного нагрева
• Минимальная толщина (0 мм по оси) - компактная форма позволяет использовать в ограниченном пространстве
• Простая механическая конструкция - надежна, не требует обслуживания

Ограничения применения

• Не подходит для условий с постоянным погружением в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• АISI 301 менее устойчив к хлоридам, чем AISI 316 - не рекомендован для морских или сильно солевых сред
• Отсутствие защитного покрытия - поверхность может окисляться при длительном воздействии агрессивных паров
• Не предназначен для работы с жесткими трубами - только с гибкими металлорукавами указанного типа

Примеры использования

• Ввод металлорукава в щит управления насосной станцией на очистных сооружениях
• Подключение датчиков к панели в холодильной камере с циклической мойкой
• Фиксация проводки в оборудовании пищевого производства, где необходима частая дезинфекция
• Монтаж в промышленных конвейерах с высокой запыленностью

Практические советы

• Перед установкой проверьте внутреннюю резьбу в корпусе - она должна быть чистой и без повреждений
• Затягивайте муфту только до упора; излишнее усилие может вызвать трещины в тонком корпусе
• Для лучшей герметизации можно применить резиновые прокладки (если они предусмотрены конструкцией рукава)
• Если рабочая среда содержит соли или кислоты - рассмотрите замену на модель с корпусом из AISI 316
• Не используйте эту муфту для ввода кабеля напрямую - только через металлорукав
