Мультифункциональное реле времени - 16 А 230 В~ 50/60 Гц | 004704 Legrand

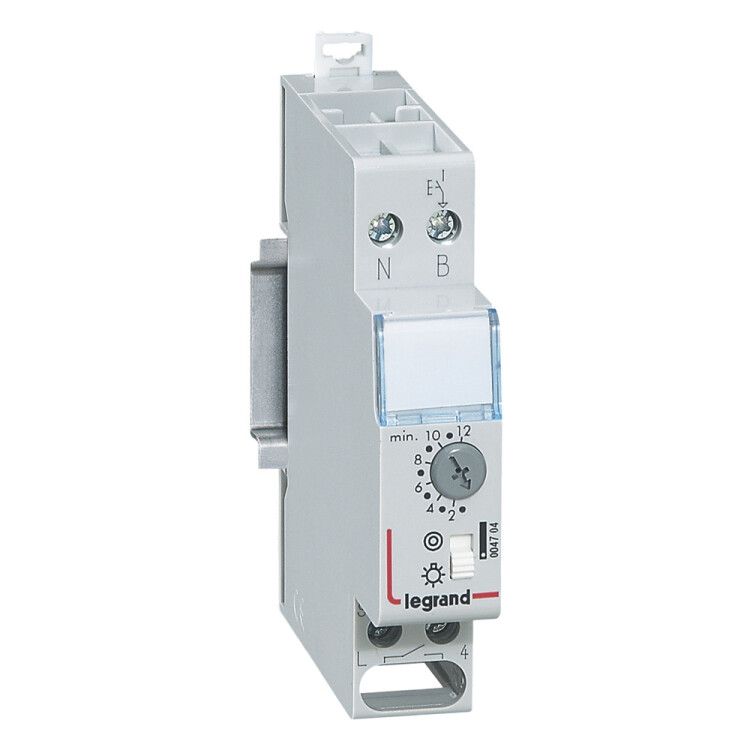

Мультифункциональное реле времени 16 ампер 230 вольт 50/60 герц с выдержкой времени 1 модуль от Legrand — устройство для автоматического управления нагрузками с точной выдержкой времени, подходящее для установки на DIN-рейку в распределительных щитах. Артикул 004704 обеспечивает надёжную работу в бытовых и промышленных системах с переменным током.

Назначение и область применения

Это реле времени используется для включения и отключения электроприборов через заданный интервал — например, освещения, вентиляторов, насосов или нагревательных элементов. Подходит для задач, где важно точно контролировать время работы: автономное включение света перед приходом домой, периодическое проветривание, управление кондиционером или циклическая работа оборудования. Мультифункциональное реле времени 16 ампер 230 вольт 50/60 герц с выдержкой времени 1 модуль работает в сетях с частотой 50–60 Гц и совместимо с большинством стандартных щитов.

Технические характеристики

• Номинальный коммутируемый ток: 16 А (до 1000 ВА)
• Максимальный ток при cos φ = 0.6: 13 А — снижение допустимой нагрузки для индуктивных устройств (например, двигателей)
• Напряжение питания: до 250 В
• Управление: от 8 до 230 В AC или DC — гибкий вход для сигналов от датчиков, таймеров или кнопок
• Частота: 50–60 Гц
• Диапазон выдержки времени: от 0,5 до 12 минут
• Задержка отключения: регулируется от 0,5 до 12 минут
• Функция запоминания: сохраняет установленное время после отключения питания
• Подсветка кнопки: светодиодная, потребляет 50 мА
• Ширина: 1 модуль (стандартная ширина для DIN-рейки)
• Глубина монтажа: 70 мм
• Контакты: один нормально открытый (NO), нормально замкнутых (NC) нет
• Защита от скачков напряжения: встроена
• Предупреждение перед отключением: мерцание индикатора за несколько секунд до отключения

Совместимость и монтаж

Мультифункциональное реле времени 16 ампер 230 вольт 50/60 герц с выдержкой времени 1 модуль устанавливается на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется с помощью защелки — достаточно вставить устройство в рейку и слегка надавить до характерного щелчка. Для подключения доступны две схемы: 3-проводная (фаза, ноль, нагрузка) и 4-проводная (отдельно фаза и ноль для управления и нагрузки). Устройство не требует внешнего блока питания — питание берётся прямо из сети. Обязательно соблюдайте полярность при использовании постоянного тока (DC) на управляющем входе.

Безопасность и стандарты

Реле соответствует требованиям безопасности для электроустановок в жилых и промышленных помещениях. Защита от скачков напряжения предотвращает ложные срабатывания при колебаниях в сети. Номинальный ток 16 А позволяет работать с нагрузками до 3,5 кВт при 230 В. Примечание: максимальная мощность 1000 ВА указана для индуктивных нагрузок — для активных (нагреватели, лампы) можно использовать до 3680 Вт (16 А × 230 В), но не превышайте 13 А при коэффициенте мощности ниже 0,6.

Преимущества

• Гибкое управление: поддерживает как переменный, так и постоянный ток на входе — удобно при работе с датчиками и PLC
• Запоминание настроек: после восстановления питания реле продолжает работу с последними установленными параметрами
• Индикация состояния: мигание LED сигнализирует о близком отключении — позволяет оператору принять решение
• Компактность: занимает всего 1 модуль, экономит место в щите
• Стабильность: внутренняя защита от импульсов повышает долговечность в условиях нестабильной сети

Ограничения применения

• Не предназначено для управления двигателями выше 13 А при cos φ ≤ 0.6 — требуется более мощное реле или контактор
• Нет нормально замкнутых контактов — нельзя использовать для функций “выключить при включении” без внешней логики
• Выдержка времени ограничена максимум 12 минут — для длительных циклов (часы/дни) нужен другой тип таймера
• Не рекомендовано для помещений с высокой влажностью без дополнительной защиты корпуса — IP-класс не указан, значит, нет гарантии против воды

Примеры использования

• Освещение в подъезде: включается за 5 минут до прибытия человека и выключается спустя 10 минут после выхода
• Циркуляционный насос системы отопления: работает 2 минуты каждые 15 минут для равномерного прогрева
• Вентиляция в туалете: включается при включении света и остаётся в работе ещё 3 минуты после выключения
• Автоматическая система полива: вода подаётся 8 минут каждые 2 часа

Практические советы

• При подключении нагрузки с высоким пусковым током (например, компрессора) используйте дополнительный контактор — реле рассчитано на 16 А, но не на импульсы в 3–5 раз выше
• Для точной настройки времени используйте кнопку на лицевой панели — индикация мигает во время изменения значений
• Проверьте соответствие напряжения управления: если источник — 12 В DC, убедитесь, что он способен подать достаточный ток (>5 мА)
• При монтаже в плотном щите оставьте свободное пространство вокруг устройства — даже при наличии защиты от перегрева теплоотвод важен
• Артикул 004704 совпадает с другими изделиями Legrand в серии — проверьте совместимость с вашими схемами управления, особенно если планируете замену
