Мультимедийная рамка Audio-Video Modul45 (серебристый) (MTG-12R L AL1) | 6105168 OBO Bettermann

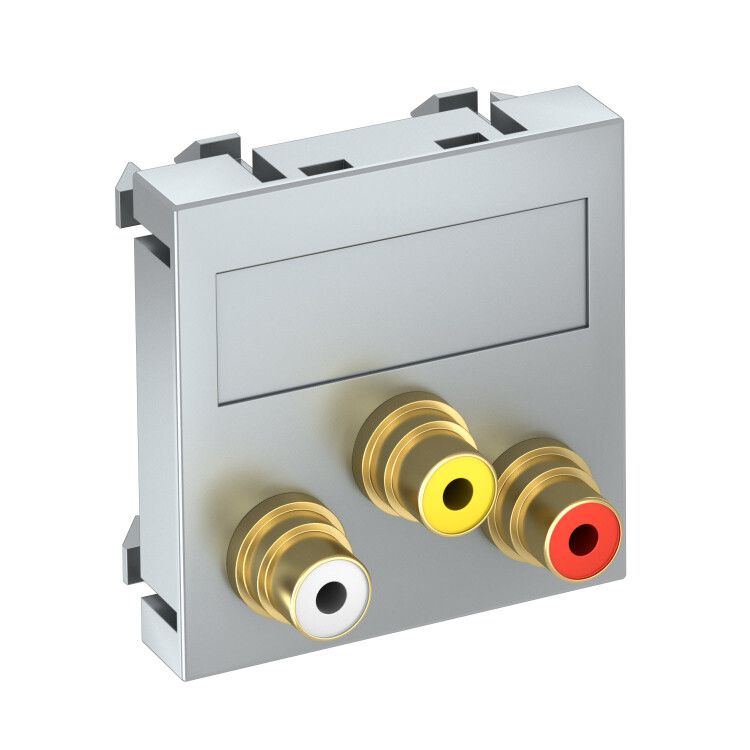

Мультимедийная рамка Modul45, 1 модуль, 45x45 мм, цвет алюминиевый лак - это компактный элемент для внутренней установки в стеновые панели, предназначенный для подключения аналоговых аудио-видео сигналов через RCA-разъёмы. Бренд OBO Bettermann предлагает эту модель как часть системы Modul45, совместимую с другими модулями того же формата. Артикул MTG-12R L AL1 указывает на конкретную конфигурацию с тремя гнёздами Cinch.

Назначение и область применения

Мультимедийная рамка Modul45 используется для монтажа трёх RCA-разъёмов (Cinch) в стенах, шкафах или панелях. Подходит для подключения видеокамер, проекторов, DVD-проигрывателей, аудиоаппаратуры и других устройств с аналоговым выходом. Устанавливается внутри помещений, где требуется чистый и аккуратный вывод кабелей. Часто применяется в домашних системах AV, офисах, учебных классах и медицинских учреждениях.

Технические характеристики

• Форм-фактор: один модуль 45×45 мм
• Размеры: 45×45×0 мм - плоская конструкция без выступа
• Количество разъёмов: три RCA (Cinch) - жёлтый (видео), красный и белый (аудио)
• Подключение: пайка проводов к контактам разъёмов
• Тип крепления: защелкивание в корпусе
• Способ монтажа: внутренний - устанавливается в подготовленное отверстие
• Степень защиты IP20: защита от прикосновения пальцами, но не от воды и пыли
• Материал: пластик, без галогенов
• Цвет: серый матовый, имитация алюминиевого лака
• Поле для надписи: есть - позволяет помечать функциональное назначение порта
• Кабельный вывод: прямой - кабель выходит из задней части рамки

Совместимость и монтаж

Мультимедийная рамка Modul45 совместима со всеми стандартными коробками и монтажными платформами серии Modul45. Монтируется в отверстие 45×45 мм, фиксируется защёлками - не требует винтов. Кабель подводится сзади, выводится прямо, что исключает перегибы. Устройство можно устанавливать как в горизонтальной, так и в вертикальной ориентации благодаря суппорту с растровым креплением. Также поддерживает установку в кабель-каналы соответствующего размера.

Безопасность и стандарты

Изготовлена из материала без галогенов - безопасна при возгорании, не выделяет токсичных паров. Соответствует требованиям безопасности для бытовых и коммерческих электромонтажных систем. Степень защиты IP20 обеспечивает только базовую защиту от случайного контакта - не предназначена для влажных зон, улицы или мест с высокой запылённостью.

Преимущества

• Плоский дизайн - не выступает из стены, эстетично сочетается с современным интерьером
• Чёткая цветовая кодировка разъёмов - упрощает подключение и снижает риск ошибок
• Поле для маркировки - удобно для обслуживания и диагностики
• Модульная система - легко заменить или расширить, используя другие модули Modul45
• Прямой кабельный вывод - минимизирует напряжение на проводах и упрощает сборку

Ограничения применения

• Не предназначен для использования во влажных помещениях (ванная, бассейн, кухня без защиты)
• IP20 - не защищает от пыли и влаги; не подходит для промышленных сред с высокой запылённостью
• Только пайка - не предусматривает быстрого подключения типа “клемма” или “винтовой зажим”
• Нет встроенных разъёмов для HDMI, USB, Ethernet - только аналоговые аудио-видео сигналы

Примеры использования

• Подключение TV-приставки к телевизору в гостиной через скрытую проводку
• Монтаж входа для камеры наблюдения в коридоре
• Аудиоинтерфейс в студии записи с несколькими источниками сигнала
• Оборудование комнаты для презентаций с подключением проектора и аудиосистемы

Практические советы

• Перед монтажом проверьте глубину коробки - она должна полностью вместить механизм без давления на разъёмы
• При пайке используйте термостойкий флюс и не перегревайте контакты - это продлит срок службы
• Учитывайте посадочный диаметр 45 мм: отверстие в стене должно быть точно этого размера
• Используйте маркировочную этикетку на поле для надписи - особенно важно при множестве подключений
• Не смешивайте этот модуль с силовыми или сетевыми - он работает только с слаботочными сигналами
