Мультиметр цифровой 96х96мм трехфазный, вход 100В 5А, LED-дисплей МТ-96D | 51418DEK DEKraft APC

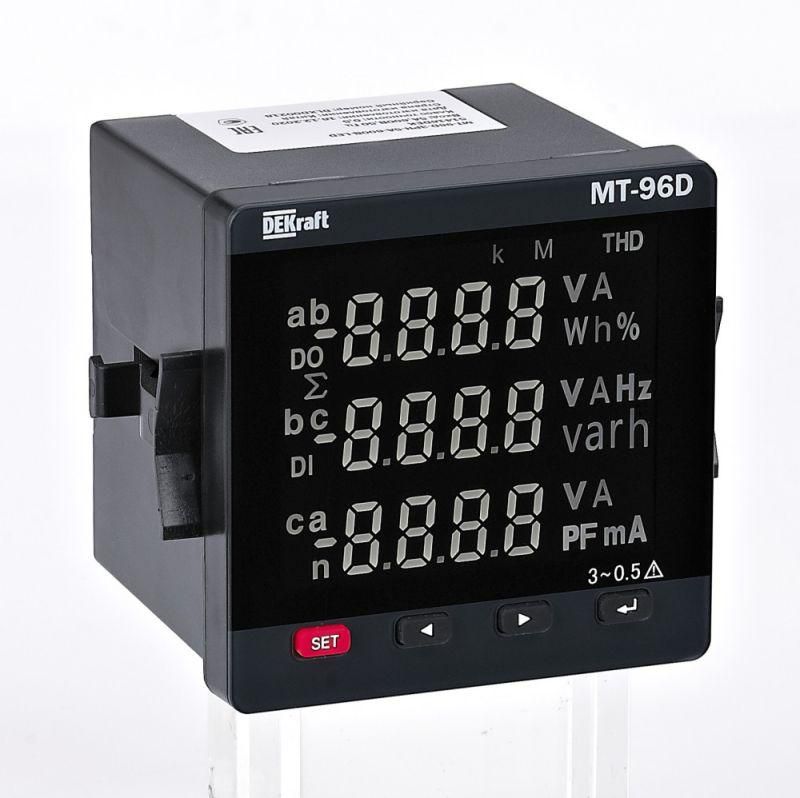

Мультиметр цифровой трехфазный МТ-96D от DEKraft - компактный прибор для одновременного контроля тока, напряжения, частоты и мощности в трёхфазных сетях 50 Гц с питанием от 220 В. Установка в щиты по стандарту 96×96 мм делает его удобным решением для промышленной автоматизации.

Назначение и область применения

МТ-96D предназначен для постоянного мониторинга параметров трёхфазной электросети в реальном времени. Подходит для установки в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, системах HVAC, в цехах с высокими требованиями к энергоэффективности. Прибор заменяет несколько отдельных приборов - позволяет видеть сразу ток, напряжение, частоту, активную и реактивную мощность, коэффициент мощности - всё в одном устройстве.

Технические характеристики

• Измеряемые параметры: ток (0–5 А), напряжение (0–100 В), частота, активная и реактивная мощность, коэффициент мощности
• Класс точности: 0.5 - обеспечивает достоверные показания для учёта и диагностики
• Питание: 220 В, 50 Гц - подключение к сети управления, не требует внешнего БП
• Дисплей: LED, яркий и чёткий, хорошо виден даже при слабом освещении
• Габариты: 96 × 96 мм - соответствует стандартному формату для встраивания в панели
• Способ монтажа: врезной / на лицевую панель - фиксируется через рамку в отверстии 92×92 мм
• Гарантия: 36 месяцев

Совместимость и монтаж

МТ-96D устанавливается в шкафы и панели с предварительно вырезанным отверстием 92×92 мм. Для подключения используются клеммы на задней панели: три фазы (L1, L2, L3), ноль (N), земля (PE), а также два входа для трансформаторов тока (до 5 А). Напряжение питания 220 В подаётся отдельно - не зависит от измеряемых цепей. Прибор совместим с трансформаторами тока типа ТТ-5А, используемыми в промышленных щитах. Коммуникационный интерфейс (RS-485) и релейный выход позволяют интегрировать МТ-96D в системы SCADA, PLC и удалённый мониторинг.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для электроизмерительных устройств класса II. Защита от перегрузок и помех реализована внутренними схемами. Работает в условиях промышленной среды: температура +5…+40 C, относительная влажность до 85%. Не предназначен для работы во взрывоопасных зонах или на открытом воздухе без защиты корпуса.

Преимущества

• Один прибор вместо нескольких: ток, напряжение, мощность, частота - все данные на одном экране
• Высокая точность (класс 0.5) - подходит для энергоаудита и бухгалтерского учёта
• LED-дисплей - надёжный и долговечный, не мерцает, легко читаем
• Поддержка релейного выхода - можно настроить аварийные сигнализации (например, при превышении тока)
• Интерфейс RS-485 - возможность подключения к системам автоматизации без дополнительных модулей

Ограничения применения

• Не работает с напряжениями выше 100 В - нельзя использовать в сетях 380/400 В без внешних трансформаторов напряжения
• Токовые входы рассчитаны только на 0–5 А - для больших токов требуется применение трансформаторов тока
• Работает только в сетях 50 Гц - не подходит для частотных преобразователей или генераторов с другой частотой
• Не имеет IP-защиты - должен устанавливаться внутри закрытого щита, защищённого от пыли и влаги

Примеры использования

• Управление конвейером: контроль нагрузки по току и мощности для предотвращения перегрузок
• Энергоаудит цеха: сбор данных по активной и реактивной мощности для оптимизации КМ
• Автоматизация тепловых пунктов: мониторинг потребления и отключение при аварийных значениях через реле
• Объединение с ПЛК: передача данных в систему учёта через RS-485 для аналитики и отчётности

Практические советы

• Перед установкой проверьте соответствие трансформаторов тока (не более 5 А) и трансформаторов напряжения (выход ≤100 В)
• При подключении к сети 220 В соблюдайте полярность - L и N должны быть правильно соединены
• Для настройки параметров (тарификация, пороги реле) используйте ПО DEKraft или терминал с RS-485 - программируется прямо на объекте
• Не открывайте корпус при включенном питании - внутренняя схема содержит опасные потенциалы
• При длительной работе в условиях повышенной вибрации рекомендуется дополнительно закрепить прибор антивибрационными прокладками
