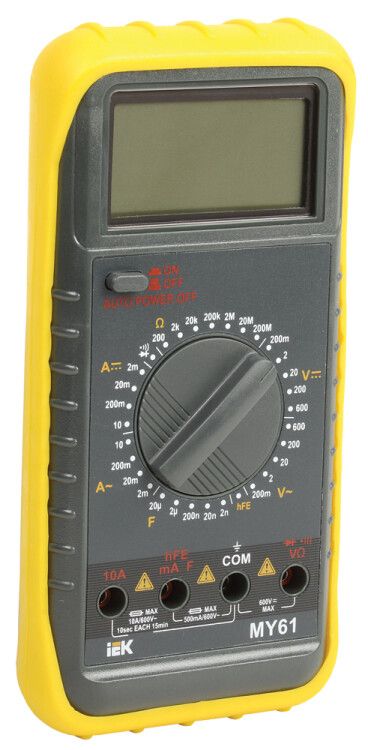

Мультиметр цифровой Professional MY61 | TMD-5S-061 IEK

Мультиметр цифровой Professional MY61 от IEK - компактный универсальный прибор для точных измерений напряжения, тока, сопротивления, ёмкости и проверки целостности цепей. Подходит для работы в бытовых условиях, на объектах с низкими энергетическими рисками и в сервисных мастерских.

Назначение и область применения

Мультиметр цифровой Professional MY61 предназначен для диагностики и обслуживания электрических цепей. Он позволяет измерять постоянное и переменное напряжение, силу тока до 10 А, сопротивление до 200 МОм, ёмкость конденсаторов и проверять диоды, а также определять обрывы в проводах через звуковую прозвонку. Устройство подходит для электриков, слесарей-ремонтников, автолюбителей и специалистов, работающих с бытовой и промышленной аппаратурой класса CAT II - например, с розетками, освещением, маломощными двигателями, автоматикой и панелями управления.

Технические характеристики

• Измерение постоянного напряжения: до 600 В
• Измерение переменного напряжения: до 700 В
• Измерение постоянного тока: до 10 А
• Измерение переменного тока: до 10 А
• Измерение сопротивления: до 200 МОм (минимальное разрешение - 0,1 Ом)
• Измерение ёмкости: от 0,002 мкФ
• Разрешение по постоянному току: 1 мкА
• Разрешение по переменному току: 10 мкА
• Разрешение по постоянному напряжению: 0,1 мВ
• Разрешение по переменному напряжению: 100 мВ
• Тип питания: батарейка 9 В (тип Крона)
• Индикация: ЖК-дисплей
• Категория безопасности: CAT II
• Срок службы: до 10 лет
• Материал корпуса: пластик
• Цвет: черный

Совместимость и монтаж

Мультиметр цифровой Professional MY61 не требует установки или подключения к сети. Для работы достаточно вставить щупы в гнёзда прибора и выбрать нужный режим поворотом переключателя - все диапазоны задаются вручную. Щупы должны соответствовать стандартным разъёмам 4 мм. Батарейка заменяется легко: доступна через отсек на задней стенке. Обратите внимание: максимальный ток 10 А измеряется только через специальное гнездо «10A». Для меньших значений используйте гнездо «mA».

Безопасность и стандарты

Мультиметр цифровой Professional MY61 соответствует требованиям ГОСТ 12.2.091-2012 (безопасность электроизмерительных приборов) и ГОСТ Р МЭК 61326-1-2014 (электромагнитная совместимость). Категория CAT II означает, что устройство безопасно использовать в сетях с ограниченной энергией короткого замыкания - например, в домашних розетках, распределительных щитах, бытовой технике. Применять прибор в высоковольтных системах (CAT III и выше), таких как вводные шины или промышленные панели, запрещено.

Преимущества

• Универсальность: один прибор заменяет вольтметр, амперметр, омметр и тестер диодов
• Высокая чувствительность: способен фиксировать микроскопические изменения тока и напряжения
• Звуковая прозвонка: ускоряет поиск обрывов и плохих контактов без необходимости смотреть на экран
• Автономность: работает от одной батарейки, не требует внешнего питания
• Долгий срок службы: рассчитан на 10 лет эксплуатации при соблюдении условий

Ограничения применения

• Не предназначена для измерений в сетях свыше CAT II - опасно применять в промышленных распределительных щитах, на вводах, в цепях с высокой мощностью
• Ручной выбор диапазона: пользователь обязан самостоятельно выбирать правильный предел измерения; автоматический переключатель отсутствует
• Максимальный ток 10 А - нельзя измерять большие нагрузки, такие как стартеры двигателей или нагреватели свыше 2,3 кВт
• Ёмкость измеряется только в очень малом диапазоне (от 0,002 мкФ); не подходит для проверки крупных конденсаторов
• Нет защиты от перегрузки по току при неверном подключении - возможен выход из строя при случайном подключении к токовой цепи в режиме напряжения

Примеры использования

• Проверка исправности автомобильного аккумулятора (напряжение 12 В постоянного тока)
• Поиск обрыва в проводе светильника с помощью прозвонки
• Измерение сопротивления нагревательного элемента плиты
• Проверка работоспособности диода в импульсном блоке питания
• Оценка ёмкости малогабаритного конденсатора в радиоэлектронной схеме

Практические советы

• Перед каждым измерением убедитесь, что переключатель установлен в правильный режим - особенно при работе с током. Неверный выбор может вывести прибор из строя
• Для измерения тока выше 200 мА всегда используйте отдельное гнездо «10A» - иначе сгорит предохранитель внутри прибора
• При длительном хранении извлекайте батарейку, чтобы избежать протечки и повреждения внутренних контактов
• Обращайте внимание на состояние щупов: треснувшая изоляция или оголённые жилы - причина для немедленной замены
• При измерении напряжения в розетке не прикасайтесь к металлическим частям щупов руками - даже при CAT II есть риск поражения током
• Мультиметр Professional MY61 не является средством первичной защиты - всегда применяйте другие средства безопасности: отключение питания, использование изолирующих перчаток
