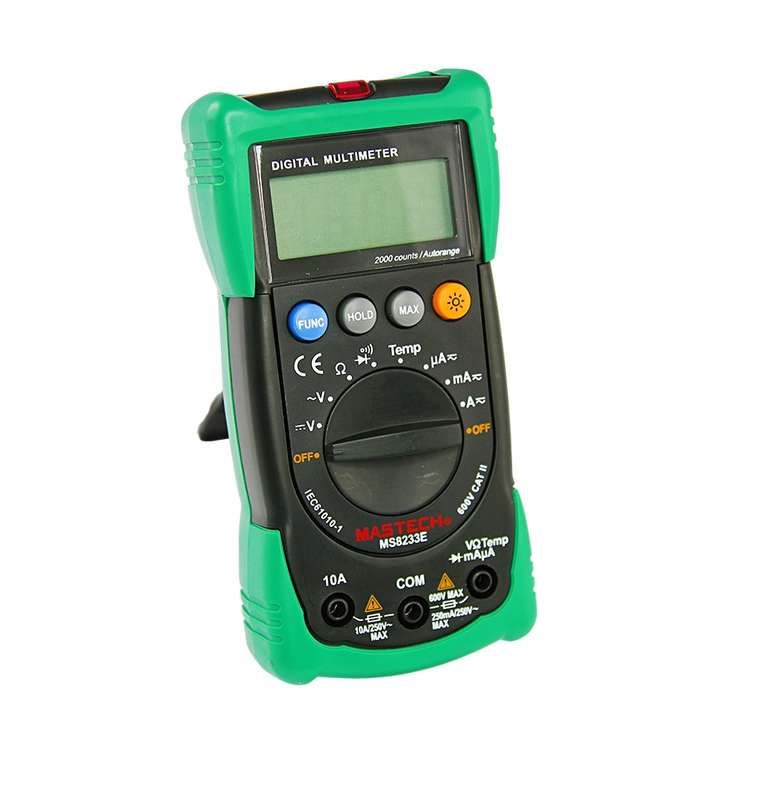

Мультиметр универсальный MS8233E MASTECH | 13-2013 SDS MEET

Мультиметр универсальный MS8233E - компактный цифровой прибор от REXANT, SDS и Mastech, сочетающий функции вольтметра, амперметра, омметра, термометра и бесконтактного детектора напряжения. Подходит для диагностики бытовой и промышленной электросети, обслуживания оборудования, проверки проводки и работы с электронными компонентами.

Назначение и область применения

Мультиметр универсальный MS8233E предназначен для точных измерений основных электрических параметров: напряжения, тока, сопротивления, температуры, а также для проверки целостности цепей и работоспособности диодов. Применяется в условиях, где требуется мобильность и многофункциональность - в мастерских, на объектах ЖКХ, на производстве, в энергетике и при ремонте бытовой техники. Особенно полезен при работе в труднодоступных зонах, где важно быстро определить наличие напряжения без контакта с проводниками.

Технические характеристики

• Измеряемое напряжение (постоянное и переменное): до 600 В
• Измеряемый ток (постоянный и переменный): до 10 А
• Сопротивление: от 0 до 20 МОм
• Температура: от -20C до +1000C
• Разрешение по напряжению: 0,1 мВ; по току: 0,1 мкА
• Тип индикации: 4-разрядный цифровой дисплей с подсветкой
• Выбор диапазона: ручной и автоматический
• Питание: одна батарейка 9 В (тип “Крона”)
• Габариты: 145 × 73 × 45 мм
• Защита: CAT II - безопасная работа в сетях до 600 В в помещениях
• Функции: прозвонка цепи (порог 70 Ом), тест диодов, фиксация показаний (DATA HOLD), регистрация максимума (Max Hold), бесконтактный детектор напряжения (NCV)

Совместимость и монтаж

Мультиметр универсальный MS8233E работает со стандартными щупами типа “банан”. Для измерения тока выше 200 мА необходимо подключить красный щуп к гнезду “10A”, черный - к COM. Перед измерением высоких токов убедитесь, что клеммы и провода рассчитаны на нагрузку 10 А. Нельзя использовать прибор для измерения тока в цепях свыше 10 А - это повредит внутренний предохранитель. Щупы должны быть исправны, без трещин и оголённых жил. При использовании функции NCV (бесконтактного детектора) держите прибор параллельно поверхности, на расстоянии 1–3 см от провода.

Безопасность и стандарты

Мультиметр универсальный MS8233E соответствует категории безопасности CAT II, что допускает применение в бытовых и коммерческих сетях с напряжением до 600 В. Не используйте прибор в средах с повышенной влажностью, при наличии открытых токоведущих частей или в системах с напряжением выше указанного. Калибровка выполнена под контролем SDS - гарантирует соответствие заявленной точности. Батарейка 9 В обеспечивает автономную работу, но требует замены при снижении яркости дисплея или появлении символа “LOW BAT”.

Преимущества

• Один прибор заменяет несколько инструментов: вольтметр, амперметр, омметр, термометр, пробник и детектор напряжения
• Автоматический выбор диапазона ускоряет работу и снижает риск ошибки
• Подсветка дисплея позволяет работать в темноте или внутри шкафов
• Функция DATA HOLD сохраняет результат при невозможности видеть экран
• Режим Max Hold записывает пиковое значение - полезно при анализе скачков напряжения
• Усиленный переключатель предотвращает случайные изменения режима
• Компактный корпус легко помещается в карман или инструментальную сумку

Ограничения применения

• Не предназначено для измерения тока выше 10 А - возможен выход из строя
• Не используется в сетях с классом защиты CAT III и выше
• Не применяется во взрывоопасных средах
• Функция измерения емкости отсутствует - нельзя проверять конденсаторы
• Частотный диапазон ограничен: 0 Гц - измерение частоты невозможно
• Точность измерения температуры +-3% - не подходит для научных или сертифицируемых задач

Примеры использования

• Проверка наличия напряжения в розетке перед заменой выключателя - через NCV-детектор
• Поиск обрыва в кабеле между двумя точками - с помощью прозвонки
• Оценка состояния нагревательного элемента в плитке - измерение сопротивления
• Контроль температуры двигателя насоса - с термопарой (не входит в комплект)
• Диагностика автомобильной электроники - измерение напряжения на аккумуляторе и датчиках
• Выявление утечки тока в цепи освещения - сравнение потребления в рабочем и отключенном состоянии

Практические советы

• Перед каждым измерением тока убедитесь, что щупы подключены к правильным гнездам - ошибка может вызвать срабатывание предохранителя
• При длительном хранении извлекайте батарейку - это продлит срок службы прибора
• Для точного измерения сопротивления отключите питание цепи - иначе показания будут некорректны
• При использовании NCV-детектора не доверяйте ему полностью: он может давать ложные сигналы рядом с мощными источниками помех
• Если дисплей мерцает или показывает “OL” - возможно, превышен диапазон или оборвана цепь
• Обязательно проверяйте целостность щупов регулярно - они чаще выходят из строя, чем сам мультиметр
• Мультиметр универсальный MS8233E не требует калибровки пользователем - сервисное обслуживание рекомендуется раз в 1–2 года при активном использовании
