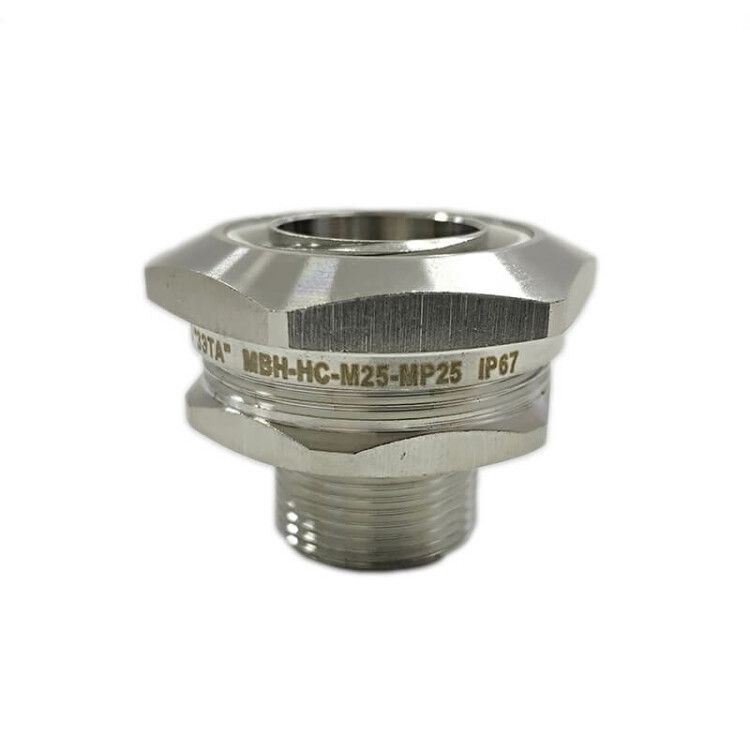

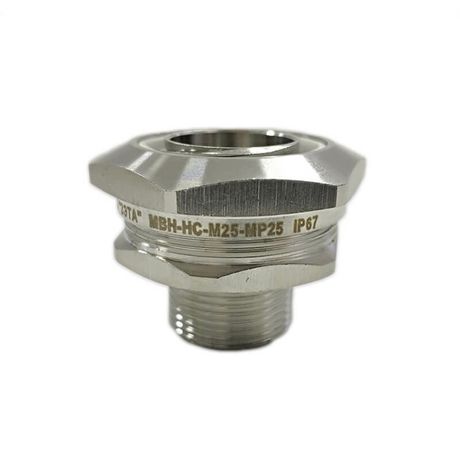

Муфта вводная с наружной резьбой МВН-НС-М25-МР25 IP67 | zeta45047 ГОФРОМАТИК ЗЭТА

Муфта вводная МВН-НС-М25-МР25 IP67 от ЗЭТА Новосибирск предназначена для герметичного ввода кабеля, проложенного в металлорукаве, в корпуса электрооборудования. Изготовлена из нержавеющей стали с силиконовым уплотнением, обеспечивает надёжную защиту от пыли и воды даже при временном погружении.

Назначение и область применения

Муфта вводная МВН-НС-М25-МР25 IP67 используется для безопасного вывода кабеля из металлорукава в электрический щит, шкаф, двигатель или другое оборудование. Подходит для установки в условиях высокой влажности, запылённости, агрессивных сред и открытых площадках. Применяется в промышленности: на заводах, в пищевой и химической отраслях, на объектах водоснабжения, в портовой инфраструктуре и на морских платформах.

Технические характеристики

• Размер резьбы: M25×1,5 - внутренняя резьба для плотного соединения с металлическими или пластиковыми трубами соответствующего стандарта;
• Степень защиты: IP67 - полностью герметична против пыли и выдерживает кратковременное погружение в воду до 1 м на 30 минут;
• Материал корпуса: нержавеющая сталь - устойчива к коррозии, механическим повреждениям и агрессивным средам;
• Материал уплотнения: силикон - сохраняет эластичность при экстремальных температурах от –60 C до +150 C;
• Тип соединения: резьбовой - позволяет закручивать муфту напрямую в отверстие оборудования;
• Количество вводов: один - предназначен для одного металлорукава;
• Исполнение: прямолинейное - кабель вводится прямо через ось устройства;
• Совместимость с защитной трубой: да - можно использовать с любыми металлическими или неметаллическими рукавами подходящего диаметра;
• Климатическое исполнение: В1/ОМ1 - рассчитана на работу в условиях повышенной влажности и умеренных температурных колебаний;
• Покрытие: без покрытия - поверхность матовая, не имеет дополнительного лака или никеля.

Совместимость и монтаж

Муфта вводная МВН-НС-М25-МР25 IP67 монтируется путём ввинчивания её резьбы в подготовленное отверстие в корпусе оборудования. Диаметр отверстия должен точно соответствовать резьбе M25×1,5. Для герметизации перед установкой рекомендуется проверить целостность силиконового уплотнения. Металлорукав вставляется внутрь муфты до упора - он зажимается оконцевателем и накидной гайкой. После сборки необходимо затянуть гайку до упора, чтобы исключить люфт и обеспечить герметичность. Не допускается использование с тонкостенными или мягкими рукавами, не способными выдержать механическое давление.

Безопасность и стандарты

Муфта вводная МВН-НС-М25-МР25 IP67 соответствует требованиям к степени защиты IP67 и может использоваться в соответствии с ГОСТ Р 50030.5.1 и IEC 60529. Конструкция не содержит горючих материалов, уплотнение из силикона не выделяет токсичных веществ при нагреве. Обеспечивает долговременную работоспособность в средах с фенолами, спиртами, антифризами, перекисью водорода и соляными растворами. Может применяться в контакте с пресной и морской водой.

Преимущества

• Высокая прочность корпуса из нержавеющей стали - не деформируется при монтаже и длительной эксплуатации;
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными элементами;
• Герметичность IP67 - предотвращает попадание влаги и пыли, снижает риск замыканий и коррозии внутри оборудования;
• Устойчивость к химическим средам - подходит для агрессивных производств;
• Не требует специального обслуживания - срок службы ограничен лишь механическим износом.

Ограничения применения

• Не предназначена для ввода кабелей без металлорукава - требуется жесткая оболочка для фиксации;
• Недопустимо использование с рукавами диаметром менее 20 мм или более 28 мм - возможна потеря герметичности;
• Не следует применять в условиях постоянного погружения - IP67 не гарантирует бесперебойную работу при длительном нахождении под водой;
• Отсутствие покрытия делает изделие чувствительным к механическому царапанию - при транспортировке и монтаже избегайте ударов и трения о острые края.

Примеры использования

• Подключение кабеля от частотного преобразователя к двигателю в цеху с мойкой оборудования;
• Ввод силового кабеля в распределительный щит на причале морского терминала;
• Присоединение проводки к насосному оборудованию в системе водоочистки;
• Монтаж вентиляционных каналов с кабелем управления в холодильных камерах;
• Подключение датчиков в химическом производстве с частыми мойками агрегатов.

Практические советы

• Перед установкой проверьте, что резьба на оборудовании совпадает с M25×1,5 - не используйте переходники, они нарушают герметичность;
• При работе в условиях низких температур (+5 C и ниже) слегка прогрейте силиконовое уплотнение - это облегчит монтаж и повысит качество уплотнения;
• После монтажа протестируйте герметичность: подайте воздух под давлением 0,5 бар в металлорукав и проверьте наличие утечек мыльным раствором;
• Если планируете многократную разборку - выбирайте модели с резиновым уплотнением МБС, так как силикон со временем теряет эластичность после нескольких демонтажей;
• Артикул zeta45047 - это точное соответствие МВН-НС-М25-МР25 IP67; при заказе указывайте именно этот номер, чтобы получить оригинал от ЗЭТА Новосибирск.
