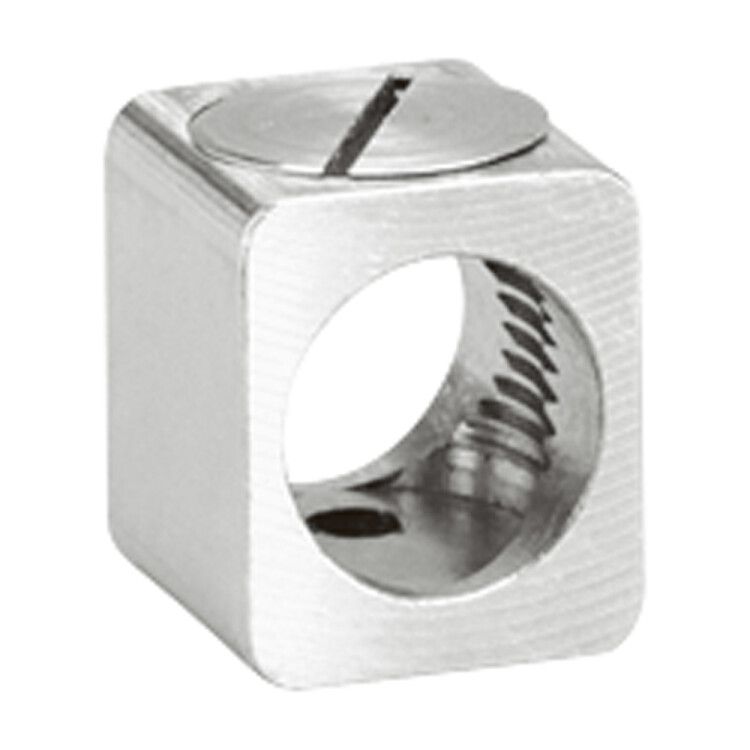

Зажим торцевой 3п DRX250 до 250А (набор из 3 шт) Leg 027174 Legrand

Зажим торцевой 3 полюса до 250А для DRX 250 - это надёжное винтовое соединение для коммутационной аппаратуры серии DRX от Legrand, предназначенное для безопасного подключения трёхфазных цепей с током до 250 А. Артикул 027174 обеспечивает устойчивый контакт в условиях высоких нагрузок и часто используется в распределительных щитах промышленного типа.

Назначение и область применения

Зажим торцевой 3 полюса до 250А для DRX 250 служит для создания электрического соединения между автоматическим выключателем DRX 250 и внешними проводниками. Он позволяет подключить три фазы одновременно через верхние зажимы, что удобно при компактном монтаже в шкафах. Применяется в системах распределения электроэнергии на предприятиях, в цехах, на объектах ЖКХ и других местах, где используются автоматы серии DRX.

Технические характеристики

• Номинальный ток: 250 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Количество полюсов: 3 - соответствует трёхфазным сетям 380/400 В;
• Тип соединения: винтовое - надёжная фиксация провода за счёт затяжки винта;
• Позиция соединения: сверху - провода подводятся сверху, совпадает с расположением входных клемм автомата DRX 250;
• Материал корпуса: термопласт - устойчив к нагреву, не горюч, сохраняет форму при температуре до 90 C;
• Цвет: белый - визуально отличается от металлических элементов, упрощает поиск и диагностику.

Совместимость и монтаж

Зажим торцевой 3 полюса до 250А для DRX 250 совместим исключительно с автоматическими выключателями серии DRX 250 от Legrand. Устанавливается на торец аппарата - заменяет заводской перемычку или служит для подключения внешних кабелей. Монтаж выполняется после установки автомата в DIN-рейку. Для подключения используйте жилы сечением до 50 мм2 (медные). Перед затяжкой проверьте плотность контакта - слабая затяжка вызывает нагрев, чрезмерная - повреждает резьбу.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-1 и IEC 60947-3 для устройств коммутации. Материал корпуса имеет класс самозатухания V-0 по UL 94, что снижает риск распространения пламени. Напряжение изоляции рассчитано на 690 В, что достаточно для работы в сетях до 600 В переменного тока.

Преимущества

• Удобство подключения: все три фазы подсоединяются одним модулем, экономится время и место в щите;
• Стабильность контакта: винтовые зажимы обеспечивают долговечное соединение даже при вибрациях;
• Совместимость с серийными решениями: идеально сочетается с другими компонентами DRX - упрощает сборку и сервис;
• Защита от случайного прикосновения: закрытая конструкция минимизирует риск поражения током при работе под напряжением.

Ограничения применения

• Не применяется с автоматами других серий - не подходит для Schneider, ABB, Siemens и аналогичных;
• Не предназначена для подключения алюминиевых проводов - возможна оксидация и потеря контакта;
• Работает только при температуре окружающей среды от –25 C до +60 C - вне этого диапазона снижается надёжность;
• Не является средством защиты - не заменяет предохранители или устройства дифференциальной защиты.

Примеры использования

• Подключение трёхфазного двигателя к автомату DRX 250 в цехе с конвейером;
• Распределение питания по групповым автоматам внутри распределительного щита на заводе;
• Объединение нескольких DRX 250 в одну фазу для увеличения токовой нагрузки (при условии согласования с проектом).

Практические советы

• Перед установкой убедитесь, что автомат DRX 250 полностью отключен и обесточен - работа под напряжением опасна;
• Используйте отвертку с регулируемым моментом - перетянуть винты проще, чем кажется;
• Проверяйте соответствие сечения кабеля: слишком толстый провод не войдёт, слишком тонкий - будет болтаться;
• При обслуживании щита - всегда отключайте питание перед снятием зажима; он не имеет механической блокировки;
• Храните запасной экземпляр артикула 027174 - при выходе из строя одного зажима замена требует демонтажа всей группы.
