Набор К22 для пайки вспомогательный («Третья рука», подставка, экстрактор) | 09-3762 REXANT MEET

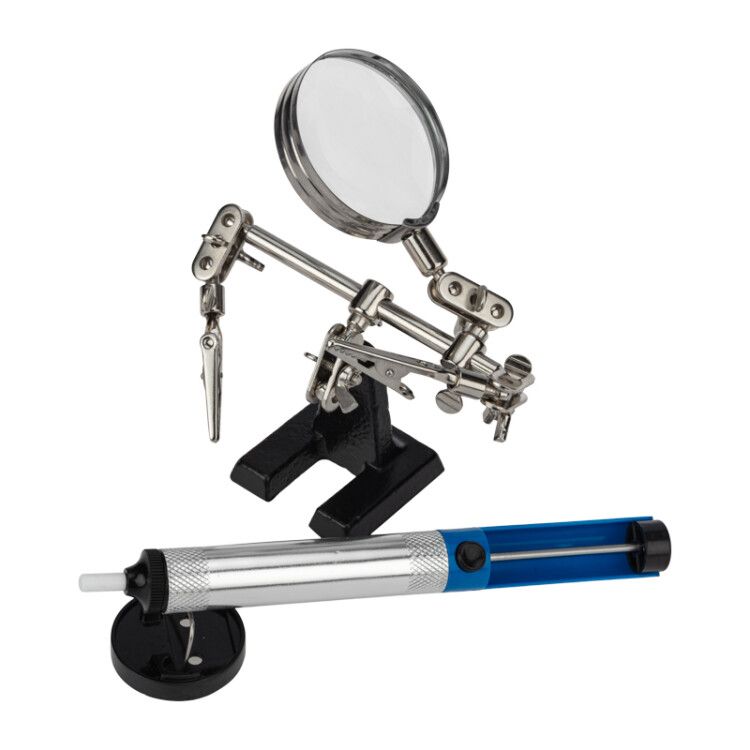

Набор для пайки вспомогательный (держатель "Третья рука", подставка, экстрактор) К22 от Rexant - комплект инструментов, обеспечивающий точную фиксацию деталей, безопасное хранение паяльника и эффективное удаление припоя. Подходит для работы с микросхемами, печатными платами и мелкими электронными компонентами.

Назначение и область применения

Набор для пайки вспомогательный (держатель "Третья рука", подставка, экстрактор) К22 предназначен для выполнения точных паяльных операций, где требуется одновременная фиксация деталей, удобный доступ к месту пайки и удаление лишнего припоя. Применяется в радиоэлектронной сборке, ремонте устройств, ювелирных работах, прототипировании и сервисных центрах. Особенно полезен при работе с SMD-компонентами и тонкопроводными платами.

Технические характеристики

• Размеры держателя "Третья рука": 268×200×55 мм
• Диаметр жала паяльника: 3,2 мм (совместим с коническими жалами)
• Форма жала: коническая с заостренным кончиком
• Лупа: 3-кратное увеличение, диаметр 60 мм, регулируемая позиция
• Материал основания держателя: чугун
• Зажимы: никелированные "крокодилы" с шарнирным механизмом
• Подставка: карболитовая, с хромированным держателем
• Экстрактор припоя: алюминиевый корпус, антистатический наконечник из тефлона, диаметр 3,2 мм
• Чистящий стержень: встроен, предотвращает засорение канала

Совместимость и монтаж

Набор для пайки вспомогательный (держатель "Третья рука", подставка, экстрактор) К22 совместим с любыми паяльниками, имеющими жало диаметром 3,2 мм и коническую форму. Установка не требует инструментов: держатель собирается вручную, подставка и экстрактор готовы к применению сразу после распаковки. Шарнирные зажимы позволяют фиксировать детали любой формы и ориентации. Лупа легко крепится к основанию и регулируется по углу и высоте.

Безопасность и стандарты

Инструменты соответствуют требованиям безопасности при работе с горячими поверхностями и электростатически чувствительными компонентами. Антистатический наконечник экстрактора снижает риск повреждения микросхем. Карболитовая подставка выдерживает температуру до 400 C, что достаточно для большинства паяльников. Никелирование зажимов препятствует окислению и улучшает долговечность контакта.

Преимущества

• Устойчивое чугунное основание исключает опрокидывание при нагрузке
• Шарнирные зажимы дают свободу перемещения в трёх плоскостях
• Лупа с 3-кратным увеличением позволяет видеть мельчайшие соединения
• Антистатический наконечник экстрактора защищает чувствительную электронику
• Встроенный чистящий стержень продлевает срок службы экстрактора
• Карболитовая подставка не перегревается и не деформируется

Ограничения применения

Набор для пайки вспомогательный (держатель "Третья рука", подставка, экстрактор) К22 не предназначен для работы с мощными паяльниками свыше 80 Вт - возможен перегрев подставки. Экстрактор неэффективен при удалении больших объемов припоя - лучше использовать для точечной очистки. Лупа не заменяет профессиональные микроскопы при работе с микросхемами QFN/BGA. Не рекомендуется использовать в условиях повышенной влажности без защиты от коррозии.

Примеры использования

• Пайка SMD-конденсаторов на материнской плате компьютера
• Ремонт телефонов с мелкими контактами LGA-корпусов
• Сборка аналоговой аудиоаппаратуры с дискретными компонентами
• Ювелирная пайка мелких золотых/серебряных изделий
• Обслуживание импульсных блоков питания с плотной компоновкой

Практические советы

• Перед пайкой всегда проверяйте, чтобы зажимы "третьей руки" надежно фиксировали плату - слабое крепление вызывает смещение при прогреве
• Не используйте экстрактор при слишком высокой температуре жала - тефлоновый наконечник может деформироваться выше 300 C
• Очищайте канал экстрактора чистящим стержнем после каждого использования - это предотвратит засор и потерю всасывающей способности
• При длительных перерывах в работе ставьте паяльник только в подставку - не кладите его на рабочую поверхность
• Для лучшей видимости направляйте свет на место пайки через лупу - естественного освещения часто недостаточно
• Проверяйте посадочный диаметр жала вашего паяльника - он должен точно соответствовать 3,2 мм, иначе будет плохой теплопередача
