Набор принадлежностей для глубокой установки монтажной платы | R5RAE06 DKC ДКС

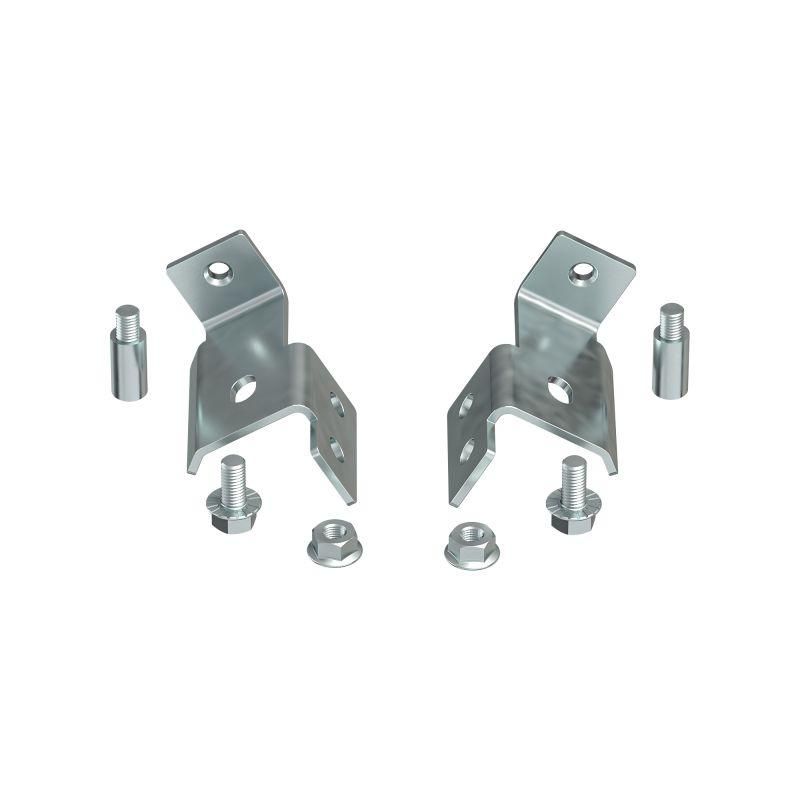

Набор принадлежностей для глубокой установки монтажной платы DKC, комплект для монтажа 40x40x25 металл нержавеющая сталь - это готовый комплект для фиксации монтажной платы R5PCE на максимальном удалении от передней панели в корпусах CQE и CQE N. Благодаря этому решению можно эффективнее использовать внутренний объем шкафа, особенно когда требуется размещение крупногабаритного оборудования. Артикул r5rae06 от бренда DKC обеспечивает точную совместимость и надежный монтаж без доработки корпуса.

Назначение и область применения

Набор принадлежностей для глубокой установки монтажной платы DKC предназначен для установки монтажной платы R5PCE в корпусах серии CQE и CQE N на значительном удалении от фронтальной панели - там, где стандартная комплектация не позволяет сместить плату назад. Это необходимо, например, при использовании длинных кабельных жгутов, внешних интерфейсов или при необходимости освобождения места у входа в шкаф. Комплект применяется в автоматизации, промышленной электронике и системах управления, где важна плотная и гибкая компоновка внутри шкафа.

Технические характеристики

• Размеры: 40×40×25 мм - определяют зону установки и допустимую площадь монтажной платы;
• Материал: нержавеющая сталь - обеспечивает коррозионную стойкость, долговечность и устойчивость к агрессивным средам;
• Толщина материала: 3 мм - гарантирует достаточную жесткость и прочность при нагрузках;
• Тип изделия: комплект установочный - содержит все необходимые элементы крепления без необходимости самостоятельной закупки метизов;
• Исполнение: комплект для монтажа - полностью готов к сборке, не требует сверления или резки корпуса.

Совместимость и монтаж

Набор принадлежностей для глубокой установки монтажной платы DKC совместим исключительно с корпусами CQE и CQE N. Он рассчитан на использование с монтажными платами типа R5PCE. Установка выполняется за счет предварительно подготовленных отверстий и крепежных элементов, входящих в комплект. Монтаж не требует модификации корпуса - достаточно зафиксировать набор в нужной точке и прикрепить плату. Все метизы уже подобраны по размеру и типу резьбы, что исключает ошибки при сборке.

Безопасность и стандарты

Комплект изготовлен из материалов, соответствующих требованиям промышленной безопасности. Нержавеющая сталь не выделяет вредных веществ, не проводит ток и не нагревается при нормальных условиях эксплуатации. Применение в электрошкафах соответствует нормам IEC 61439 для распределительных устройств. Отсутствие острых кромок снижает риск травм при обслуживании.

Преимущества

• Увеличивает доступное пространство у фронтальной панели - удобно для подключения кабелей и сервисного обслуживания;
• Не требует сверления или резки корпуса - сохраняет целостность и степень защиты IP шкафа;
• Готовый комплект - экономит время на подбор крепежа и минимизирует риск ошибок;
• Высокая механическая прочность - выдерживает вибрацию и ударные нагрузки в промышленной среде;
• Устойчивость к коррозии - подходит для помещений с повышенной влажностью или агрессивной средой.

Ограничения применения

• Подходит только для корпусов CQE и CQE N - несовместим с другими сериями корпусов DKC или конкурентов;
• Не предназначен для установки тяжелых плат выше веса, рекомендованного производителем R5PCE - проверьте массу монтажной платы до монтажа;
• Не используется для крепления силового оборудования или тяжелых преобразователей - предназначены только для контрольных и слаботочных плат;
• Запрещено применять в качестве основного несущего элемента - служит лишь для фиксации платы, а не для подвеса всей системы.

Примеры использования

• Установка PLC-контроллеров в шкафах с длинными кабелями от датчиков, расположенных в дальнем углу цеха;
• Размещение терминалов связи или сетевых устройств в шкафах с ограниченным свободным пространством у двери;
• Компоновка систем автоматизации на конвейерах, где важно сохранить доступ к клеммникам и разъемам спереди;
• Обустройство шкафов в пищевой или химической промышленности, где требуется частая мойка и высокая устойчивость к влаге.

Практические советы

• Перед монтажом убедитесь, что монтажная плата R5PCE имеет стандартные отверстия под крепление 40×40 мм - иначе комплект не подойдет;
• Проверьте глубину корпуса CQE - набор увеличивает расстояние от фронтальной панели на 25 мм, что может повлиять на закрывание двери;
• Если в шкафу много вибраций, дополнительно используйте виброизоляционные прокладки между платой и рамкой;
• Не перегружайте набор - он рассчитан на легкие платы; для тяжелых устройств выбирайте усиленные крепления отдельно;
• Артикул r5rae06 от DKC - единственный подходящий вариант для этой задачи; аналоги других брендов не обеспечивают точного совпадения по крепежу и геометрии.
