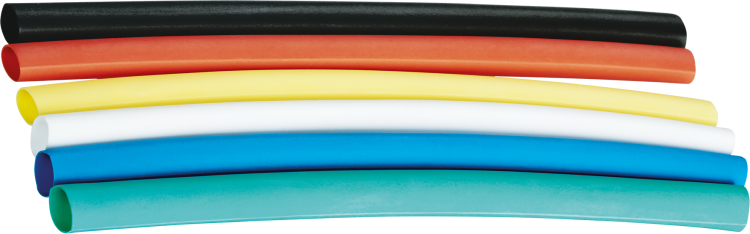

Набор термоусадочных трубок 4/2 (6 цветов по 3шт) 10см - 17564 Navigator 71191

Набор термоусадочных трубок среднестенных 4/2 10 мм 18 шт разноцветный NST-4/2-10-18 от бренда Navigator - это готовый комплект для изоляции, защиты и маркировки проводов и кабелей. Каждая трубка с коэффициентом усадки 2:1 легко надевается на соединения, а после нагрева плотно обжимает поверхность, обеспечивая надежную герметичность и долговечность.

Назначение и область применения

Набор термоусадочных трубок среднестенных 4/2 10 мм 18 шт разноцветный NST-4/2-10-18 предназначен для:

• Электроизоляции мест соединений проводов и кабелей;
• Защиты от механических повреждений, влаги, пыли и коррозии;
• Цветовой маркировки фаз, полярности, цепей и каналов;
• Уплотнения и фиксации жил в распределительных коробках, щитах, контроллерах.

Подходит для работы в бытовой, промышленной и транспортной автоматизации - например, на станках, конвейерах, системах освещения, АСУ ТП.

Технические характеристики

• Наружный диаметр до усадки: 4 мм
• Внутренний диаметр после усадки: 2 мм
• Коэффициент усадки: 2:1 (при нагреве уменьшается вдвое)
• Толщина стенки после усадки: 0,55 мм
• Материал: полиолефин (негорючий, устойчив к УФ-излучению)
• Рабочая температура: от –55 C до +105 C
• Количество в наборе: 18 штук
• Цвета: белый, черный, красный, желтый, зеленый, синий, желто-зеленый - по 2–3 штуки каждого цвета
• Длина каждой трубки: 10 мм

Совместимость и монтаж

Термоусадочные трубки Navigator NST-4/2-10-18 подходят для проводов и жил с внешним диаметром до 2 мм после усадки. Перед установкой:

• Очистите поверхность от грязи и влаги;
• Наденьте трубку на провод до места соединения;
• Сожмите соединение (пайка, клемма, опрессовка);
• Переместите трубку на место и равномерно прогрейте феном (температура 120–150 C) до полного сжатия.

Не используйте открытый огонь - возможна деформация или возгорание материала.

Безопасность и стандарты

Материал - полиолефин соответствует требованиям к самозатуханию и устойчивости к старению. Набор не содержит галогенов, что снижает выделение токсичных веществ при перегреве. Применимы в условиях, где важна пожарная безопасность - согласно ГОСТ Р МЭК 60688 и IEC 60688.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку на проводах разного диаметра;
• Цветовая маркировка ускоряет диагностику и обслуживание электросистем;
• Стойкость к УФ-излучению делает её пригодной для временного наружного использования;
• Плотное прилегание исключает попадание влаги и пыли внутрь изоляции;
• Готовый набор экономит время на подборе цветов и длин.

Ограничения применения

• Не предназначены для постоянного нахождения под прямыми солнечными лучами - даже с УФ-защитой материал со временем хрупчеет;
• Не рекомендуются для высоконагруженных участков с частыми вибрациями - лучше комбинировать с кабельными хомутиками;
• Длина 10 мм слишком мала для больших соединений - требует точного расчета расположения;
• Не заменяют основную изоляцию кабеля - используются только как вторичная защита.

Примеры использования

• Маркировка фаз L1/L2/L3 в трехфазном щите - красный, желтый, синий;
• Обозначение плюса и минуса в цепях постоянного тока - красный и черный;
• Изолирование пайки в плате управления насосом;
• Защита кабельных соединений в системах вентиляции и кондиционирования;
• Цветовое различение сигналов в автономных датчиках и контроллерах.

Практические советы

• Выбирайте цвета по стандарту IEC 60445 - желто-зеленый только для заземления, синий - для нуля.
• При работе в холоде (ниже –20 C) согрейте трубки перед использованием - они становятся менее эластичными.
• Если трубка не сжалась полностью - проверьте температуру фена; недостаточно тепла - плохая адгезия.
• Храните в сухом месте, избегая контакта с маслами и растворителями - они размягчают полиолефин.
• Артикул NST-4/2-10-18 и номер 17564 - одинаковые товары. Убедитесь, что заказываете именно этот набор, а не другие длины или диаметры.
