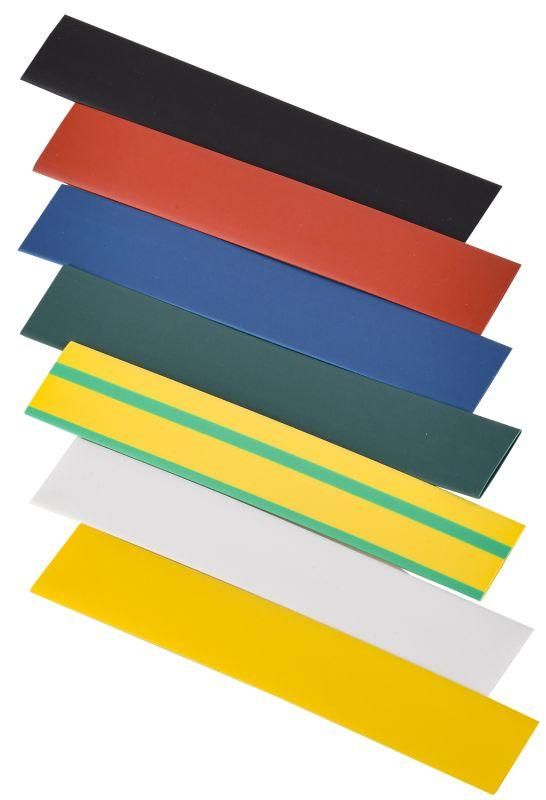

Набор трубок термоусадочных нг-LS 10/5 100мм 7 цветов по 3шт IEK UDR10-010-005-021-S

Набор трубок термоусадочных нг-LS 10/5 мм, длина 100 мм, 7 цветов, 21 штук в упаковке от бренда IEK предназначен для изоляции и маркировки проводов и кабелей в электромонтажных работах. Каждый набор содержит компактный набор размеров и цветов, что делает его удобным решением как для профессионального монтажа, так и для домашнего использования.

Назначение и область применения

Набор трубок термоусадочных нг-LS 10/5 мм, длина 100 мм, 7 цветов, 21 штук в упаковке используется для:

• Электрической изоляции соединений, ответвлений и концов кабелей;
• Маркировки жил по цвету - для ускорения диагностики и обслуживания;
• Защиты проводов от механических повреждений, влаги и химических воздействий;
• Уплотнения мест прохода кабелей через отверстия.

Подходит для работы в распределительных щитах, на производстве, в транспорте, в бытовой электронике и других условиях, где требуется надёжная изоляция и визуальная идентификация.

Технические характеристики

• Тип: термоусаживаемая - сужается при нагреве до заданного размера;
• Диаметр до усадки: 10 мм - позволяет легко одеть на кабели и соединители;
• Диаметр после усадки: 5 мм - плотно облегает поверхность, обеспечивает герметичную изоляцию;
• Коэффициент усадки: 2:1 - материал сжимается вдвое при нагреве;
• Материал: модифицированный полиэтилен с добавками, снижающими воспламеняемость;
• Толщина стенки после усадки: 0,5 мм - достаточна для защиты, но не создаёт лишней массы;
• Исполнение: тонкостенная - оптимальна для ограниченного пространства;
• Рабочая температура: от –60 C до +125 C - выдерживает экстремальные условия;
• Цвет: 7 цветов - для системной маркировки; каждый цвет представлен одной трубкой;
• Возможность маркировки: да - можно использовать маркеры, этикетки или печать;
• Срок службы: 30 лет - долговечность при соблюдении условий эксплуатации;
• Длина каждой трубки: 100 мм - универсальна для большинства соединений;
• Количество в упаковке: 21 штука - 3 шт. каждого из 7 цветов.

Совместимость и монтаж

Набор трубок термоусадочных нг-LS 10/5 мм, длина 100 мм, 7 цветов, 21 штук в упаковке совместим с любыми медными и алюминиевыми проводами, кабелями и разъёмами, внешний диаметр которых не превышает 10 мм до усадки.

Как монтировать:

1. Наденьте трубку на провод до места соединения;
2. Выполните соединение (скрутка, пайка, клемма);
3. Передвиньте трубку на место соединения;
4. Равномерно прогрейте её феном до равномерной усадки - не допускайте перегрева;
5. Убедитесь, что трубка полностью обтянула поверхность и не имеет пузырей.

Не используйте открытый пламя - риск возгорания материала. Подходит для ручного и автоматического монтажа.

Безопасность и стандарты

Материал соответствует требованиям к негорючести (нг) и низкому газо- и дымовыделению (LS), что важно для помещений с высокой плотностью людей - офисов, метро, жилых зданий. Соответствует ГОСТ Р МЭК 60684-2-2009 и другим нормам для изоляционных материалов.

Преимущества

• Компактный набор - все нужные цвета и размеры в одной упаковке;
• Стандартный коэффициент усадки 2:1 - совместим с большинством стандартных кабельных соединений;
• Низкая горючесть - безопаснее в закрытых помещениях;
• Долгий срок службы - не требует замены в течение всего срока эксплуатации оборудования;
• Легко маркируется - упрощает обслуживание и ремонт;
• Устойчив к широкому диапазону температур - работает даже в холодильниках и на улице зимой.

Ограничения применения

• Не применяйте на поверхностях с острыми краями - возможны порезы тонкой стенки;
• Не рекомендовано для постоянного контакта с маслом, растворителями и агрессивными химикатами - материал может разрушаться;
• Не подходит для изоляции высоковольтных участков выше 1 кВ - для этого нужны специализированные материалы;
• Трубки не обеспечивают водонепроницаемости в условиях длительного погружения - IP67 не заявлен;
• Не следует применять при температурах выше +125 C - материал потеряет прочность.

Примеры использования

• Маркировка фаз L1/L2/L3/N/PE в распределительном щите;
• Изоляция паяных соединений в радиоэлектронике;
• Обмотка кабелей в станках, конвейерах, системах автоматизации;
• Защита проводов в автомобилях, судах, железнодорожной аппаратуре;
• Индивидуальная маркировка кабелей в многожильных пучках.

Практические советы

• Выбирайте цвета по единой системе - например, красный = фаза, синий = ноль, жёлто-зелёный = заземление;
• При работе в tight-пространствах предварительно согрейте трубку - она станет более эластичной;
• Не экономьте на длине - оставляйте запас 10–15 мм за каждую сторону соединения;
• Храните в сухом месте, избегайте прямого UV-света - продлевает срок службы;
• Проверяйте внутренний диаметр кабеля перед использованием - он должен свободно входить в трубку до усадки (до 10 мм);
• Если трубка плохо сжимается - возможно, недостаточно тепла или слишком быстрое движение фена.
