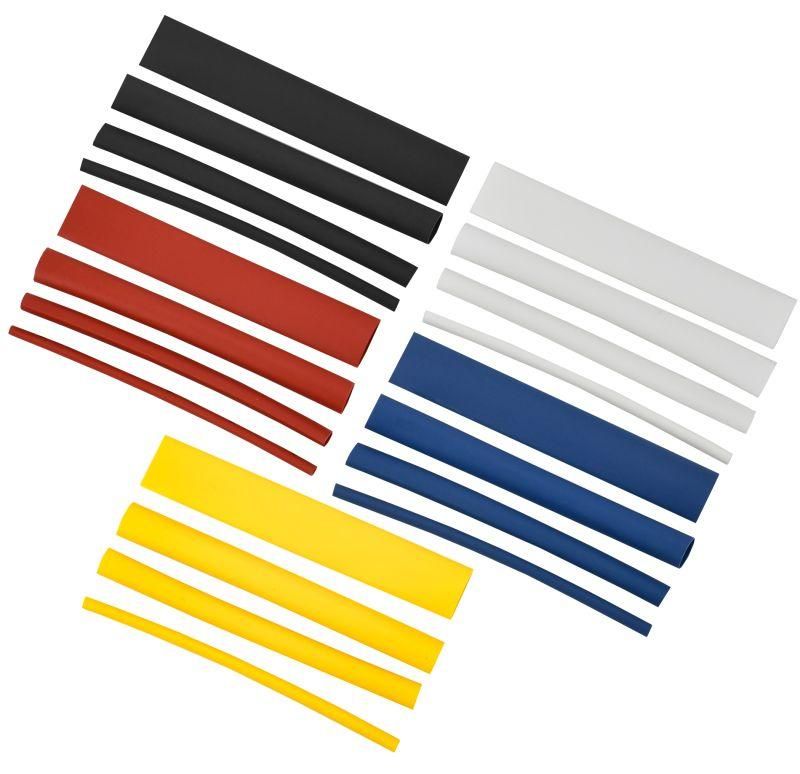

Набор трубок термоусадочных тонкостен. ТТУ 2/1; 4/2; 6/3; 8/4 (Ж; С; К; Ч; Б) 20х8см разноцвет. IEK UDRS-D2-D8-10-2

Набор трубок термоусадочных тонкостенных ТТУ 2/1, 4/2, 6/3, 8/4 от бренда IEK предназначен для изоляции, защиты и маркировки проводов и соединений в электропроводке. Комплект содержит трубки разных диаметров и цветов, что упрощает работу как при монтаже, так и при последующем обслуживании. Артикул udrs-d2-d8-10-2 - это готовый набор, который экономит время на подбор отдельных элементов.

Назначение и область применения

Набор трубок термоусадочных тонкостенных ТТУ 2/1, 4/2, 6/3, 8/4 используется для:

• изоляции оголённых участков проводов и клемм;
• защиты соединений от влаги, пыли и механических повреждений;
• цветовой маркировки фаз, нулей и заземления по стандартам;
• идентификации цепей в распределительных щитах, пультах управления и оборудовании.

Подходит для работы в бытовой, промышленной и автоматизированной электротехнике - например, на станках, конвейерах, шкафах управления, в автомобилестроении и энергетике.

Технические характеристики

• Тип изделия: Комплект термоусаживаемых трубок
• Материал: Модифицированный полиэтилен - гибкий, устойчив к химическим воздействиям и старению
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое (например, 4 мм → 2 мм)
• Диаметр до усадки: 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм (в наборе указаны основные размеры)
• Диаметр после усадки: 2 мм, 3 мм, 4 мм, 5 мм, 6 мм, 7 мм
• Длина трубок: 8 см (по данным производителя - возможна вариация длины в пределах партии)
• Цвета: Желтый, синий, красный, черный, белый - соответствуют стандартам IEC 60445 для маркировки
• Номинальное напряжение: 660 В - безопасная работа в сетях до этого значения
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Тип исполнения: Тонкостенная - минимальная толщина стенки, сохраняет гибкость после усадки

Совместимость и монтаж

Трубки совместимы с любыми медными и алюминиевыми проводниками, кабелями и клеммами, подходящими по диаметру. Для монтажа требуется источник тепла - фен, горелка или термоусадочная печь. Процесс прост:

1. Наденьте трубку на провод до соединения.
2. Выполните соединение (скрутка, клемма, пайка).
3. Передвиньте трубку на место соединения.
4. Равномерно прогрейте поверхность - трубка начнёт сужаться и плотно облегать провод.

Не используйте открытый пламя - риск перегрева и возгорания материала. Учитывайте посадочный диаметр: перед усадкой трубка должна свободно надеваться на соединяемые элементы.

Безопасность и стандарты

Термоусадочные трубки ТТУ IEK соответствуют требованиям к электроизоляционным материалам. Напряжение 660 В и рабочий температурный диапазон обеспечивают безопасную эксплуатацию в соответствии с ГОСТ Р 50930 и международными нормами IEC 60684. Цветовая маркировка соответствует IEC 60445 - жёлтый/зелёный - заземление, синий - ноль, красный/черный - фаза.

Преимущества

• Готовый набор исключает необходимость закупать отдельные размеры и цвета - снижает затраты времени и ошибок при сборке.
• Тонкостенная конструкция позволяет использовать трубки даже на тонких проводах и в ограниченном пространстве.
• Стабильные параметры усадки гарантируют герметичность и прочность изоляции.
• Долгий срок службы - 30 лет - делает решение экономически выгодным для постоянных установок.
• Устойчивость к широкому диапазону температур - подходит для холодных и жарких помещений, на улице и внутри оборудования.

Ограничения применения

• Не применяются для изоляции высоковольтных линий выше 660 В - риск пробоя.
• Не рекомендованы для длительного прямого контакта с открытым огнём или поверхностями свыше 130 C.
• При использовании на проводах с большим радиусом изгиба - убедитесь, что внутренний диаметр трубки до усадки достаточен для её надевания.
• Не используются в качестве замены механической защиты (например, кабель-канала или оплетки) - они защищают только от внешних факторов, но не от давления или ударов.

Примеры использования

• Маркировка фаз L1/L2/L3 в трёхфазном щите - красный, синий, чёрный.
• Защита паяных соединений в контроллере PLC - белая трубка для сигнальных цепей.
• Обозначение заземления - жёлто-зелёная трубка на проводе PE.
• Изоляция клемм в автомобильной проводке - синяя для массы, красная для питания.
• Создание цветных меток на кабелях в сложных системах автоматизации - чтобы отличить входы и выходы.

Практические советы

• Выбирайте трубку с диаметром до усадки на 1–2 мм больше, чем наибольший диаметр соединения - так она легко наденется.
• При работе в условиях повышенной влажности - обязательно используйте трубки с клеевой прослойкой (в этом наборе её нет - учтите, что изоляция будет менее герметичной).
• Не перегревайте - при температуре выше 150 C материал может деформироваться или потечь.
• Храните в сухом месте, избегая прямого UV-света - хотя срок службы 30 лет, долгое воздействие солнца снижает эластичность.
• Для точной маркировки - комбинируйте цвета: например, белая трубка + этикетка - для уникальных цепей.
