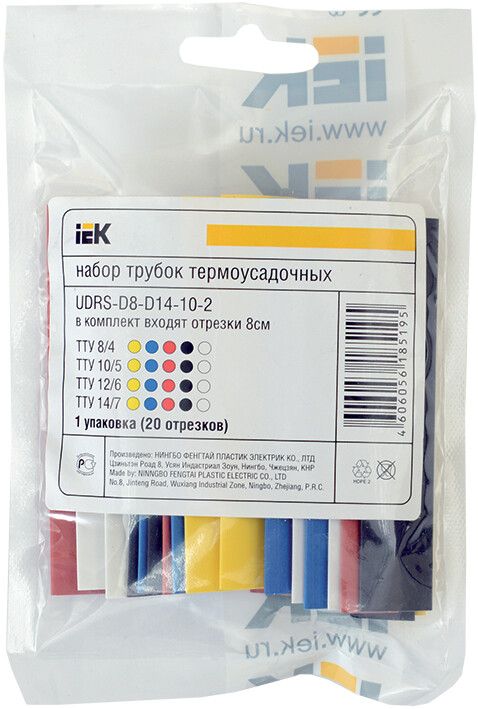

Набор трубок термоусадочных тонкостен. ТТУ 8/4; 10/5; 12/6; 14/7 (З; С; К; Ч) 20х8см разноцвет. IEK UDRS-D8-D14-10-3

Набор трубок термоусадочных тонкостенных ТТУ нг-LS 8/4, 10/5, 12/6, 14/7 (З, С, К, Ч, Б) 20х8см от бренда IEK предназначен для изоляции, защиты и маркировки электрических соединений. Комплект включает трубки разных диаметров и цветов, что упрощает работу при монтаже и обслуживании проводки. Артикул udrs-d8-d14-10-3.

Назначение и область применения

Набор трубок термоусадочных тонкостенных ТТУ нг-LS 8/4, 10/5, 12/6, 14/7 (З, С, К, Ч, Б) 20х8см используется для:

• изоляции оголённых участков проводов и кабелей;
• защиты соединений от влаги, пыли и механических повреждений;
• цветовой маркировки фаз, нулей и заземления по стандартам;
• идентификации цепей в распределительных щитах, панелях управления и оборудовании.

Подходит для работы в бытовой, промышленной и коммерческой электропроводке - например, на станках, конвейерах, осветительных системах, автоматике.

Технические характеристики

• Диаметр до усадки: 8 мм, 10 мм, 12 мм, 14 мм - позволяет надевать на провода и кабели большего сечения.
• Диаметр после усадки: 6 мм - плотно обжимает изолируемую поверхность, исключая люфт.
• Коэффициент усадки: 2:1 - при нагреве трубка сужается вдвое, обеспечивая равномерную усадку без складок.
• Материал: модифицированный полиэтилен - гибкий, долговечный, устойчив к химическим воздействиям.
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия, включая холодные помещения и перегрев оборудования.
• Номинальное напряжение: 660 В - безопасна для использования в сетях до 660 В переменного тока.
• Исполнение: тонкостенная - минимальная толщина стенки сохраняет компактность, не увеличивает габариты соединения.
• Цвет: разноцветный - в комплекте: зелёный (З), синий (С), красный (К), чёрный (Ч), белый (Б) - соответствует стандартам IEC 60445 для маркировки.
• Длина каждой трубки: 8–10 см - оптимальна для изоляции точечных соединений и ответвлений.
• Гарантийный срок: 60 месяцев - подтверждает стабильность качества материала.

Совместимость и монтаж

Трубки совместимы с любыми медными и алюминиевыми проводами, кабелями и шинами, диаметр которых меньше 8 мм до усадки. Монтаж выполняется с помощью теплового фена или паяльника с насадкой - нагрев до 120 C вызывает равномерную усадку. Убедитесь, что место соединения сухое и свободно от острых краёв, чтобы не повредить трубку при надевании. Для многожильных проводов рекомендуется предварительно зафиксировать жилы изолентой перед применением термоусадки.

Безопасность и стандарты

Термоусадочные трубки ТТУ нг-LS выполнены по требованиям к материалам с низким дымообразованием и малой токсичностью при горении (нг-LS). Соответствуют нормам безопасности для установки в закрытых помещениях, в том числе в жилых и общественных зданиях. Продукция сертифицирована в рамках системы ГОСТ Р и имеет подтверждение соответствия для использования в РФ.

Преимущества

• Один набор заменяет несколько отдельных комплектов - экономит время на подготовку и снижает риск ошибки при выборе размера.
• Цветовая маркировка соответствует международным стандартам - уменьшает вероятность путаницы при ремонте и диагностике.
• Высокая степень усадки гарантирует герметичность и прочное прилегание даже к неровным поверхностям.
• Материал не содержит галогенов - безопасен при возгорании, не выделяет едких паров.
• Стандартная длина 8–10 см идеальна для типовых задач - не требует подрезки в большинстве случаев.

Ограничения применения

• Не применяются для изоляции высоковольтных линий выше 660 В - требуется специализированная продукция.
• Не подходят для постоянного контакта с открытым пламенем или источниками сверхвысоких температур (>125 C).
• При использовании в условиях повышенной вибрации рекомендуется дополнительно фиксировать соединения хомутиками - термоусадка не воспринимает нагрузки на растяжение.
• Не следует использовать на проводах с диаметром более 14 мм - трубки не смогут надеться.

Примеры использования

• Маркировка фаз L1/L2/L3 - красный, синий, чёрный.
• Обозначение заземления - жёлто-зелёный цвет.
• Изоляция скруток в распределительной коробке.
• Защита клеммных соединений в автоматических выключателях.
• Идентификация цепей управления в панелях АСУ ТП.

Практические советы

• Перед усадкой проверьте соответствие диаметра провода и внутреннего размера трубки - если провод слишком толстый, трубка не наденется.
• Нагревайте равномерно, начиная с одного конца - так избежите образования пузырей и неравномерной усадки.
• Храните набор в сухом месте, избегая прямого солнечного света - длительное UV-воздействие может изменить цвет и эластичность.
• Для частого использования выбирайте комплектацию 20х8см - она покрывает 90% типовых задач в электромонтаже.
• При работе в труднодоступных местах используйте фен с удлинителем - это повысит контроль над процессом.
