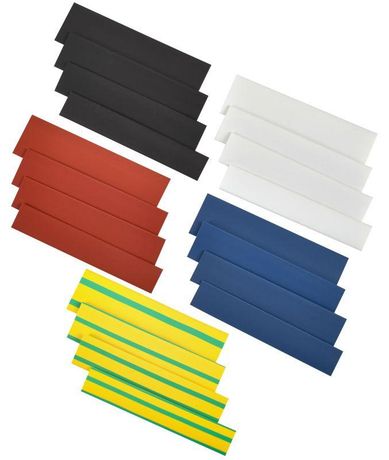

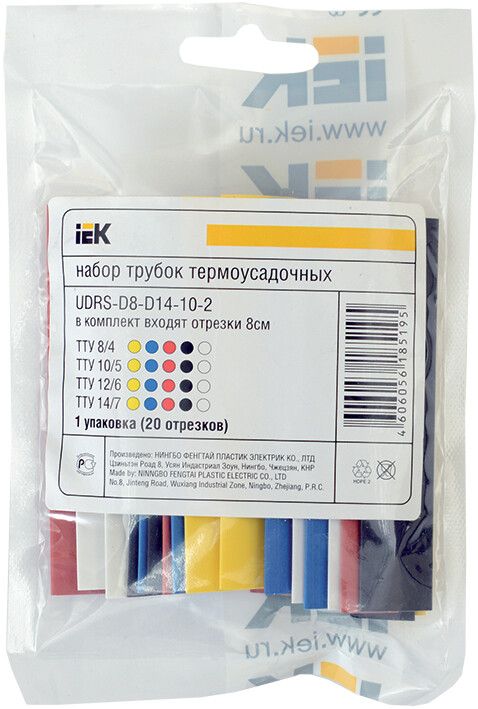

Набор термоусаживаемых трубок ТТУ нг-LS 8/4, 10/5, 12/6, 14/7 IEK UDRS-D8-D14-10-1

Набор трубок термоусадочных тонкостенных ТТУ 8/4, 10/5, 12/6, 14/7 от бренда IEK - это готовый комплект для быстрой изоляции, защиты и маркировки проводов в электротехнических работах. Удобная комбинация диаметров и цветов позволяет использовать эти трубки как в бытовой, так и в профессиональной электромонтажной практике.

Назначение и область применения

Набор трубок термоусадочных тонкостенных ТТУ 8/4, 10/5, 12/6, 14/7 предназначен для:

• Электрической изоляции соединений, ответвлений и концов проводов;
• Маркировки фаз, нулевых и заземляющих жил по цветовой системе;
• Защиты мест соединений от влаги, пыли и механических повреждений;
• Фиксации и уплотнения кабельных сборок.

Подходит для работы с медными и алюминиевыми проводниками в распределительных щитах, панелях управления, силовых цепях, осветительных сетях и на производстве. Особенно эффективен при массовом монтаже - экономит время за счет готовой цветовой и размерной гаммы.

Технические характеристики

• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое, плотно облегает поверхность.
• Диаметр до усадки: 8 мм, 10 мм, 12 мм, 14 мм - подходят для проводов сечением до 6 мм2.
• Диаметр после усадки: 4 мм, 5 мм, 6 мм, 7 мм - обеспечивают плотную посадку даже на тонких жилах.
• Тип исполнения: тонкостенная - минимальная толщина стенки, сохраняет гибкость и не увеличивает объем соединения.
• Материал: модифицированный полиэтилен - устойчив к перегрузкам, химически инертен, не выделяет токсины при нагреве.
• Рабочая температура: от –55 C до +125 C - работает в экстремальных условиях, включая холодильники, печи и открытые площадки.
• Цвета: желто-зеленый, синий, красный, черный, белый - соответствуют стандартам IEC 60445 для маркировки проводов.
• Длина каждой трубки: 8–10 см - оптимальна для изоляции одиночных соединений.
• Гарантийный срок: 60 месяцев - долговечность материала подтверждена производителем.

Совместимость и монтаж

Набор трубок термоусадочных тонкостенных ТТУ 8/4, 10/5, 12/6, 14/7 совместим с любыми типами проводов и кабелей, имеющими внешний диаметр до 14 мм. Для монтажа требуется тепловая пушка, фен или обычный зажигалка (при осторожном использовании).

• Выберите трубку по диаметру: она должна свободно надеваться на провод до соединения.
• Наденьте трубку на участок, требующий изоляции, перед скруткой или пайкой.
• Нагрейте равномерно, начиная с середины - усадка происходит от центра к краям.
• Не допускайте перегрева: при температуре выше 150 C материал может деформироваться или воспламениться.
• После усадки проверьте герметичность: трубка должна полностью обхватить провод без воздушных пузырей.

Безопасность и стандарты

Трубки ТТУ IEK соответствуют требованиям ГОСТ Р МЭК 60688 и международному стандарту IEC 60688 для термоусадочных изделий. Материал не поддерживает горение, не содержит свинца и других запрещённых веществ. Применимы в помещениях с повышенной влажностью и на открытом воздухе при условии соблюдения рабочих температур.

Преимущества

• Готовый набор - не нужно докупать отдельные цвета и диаметры.
• Тонкая стенка - не создаёт лишнего объема в шкафах и клеммниках.
• Стандартные цвета - исключают ошибки при маркировке по нормам ПУЭ.
• Высокая степень усадки - обеспечивает прочное и герметичное соединение.
• Долгий срок службы - не трескается, не выгорает, не теряет эластичность.

Ограничения применения

• Не применяются для изоляции высоковольтных линий выше 1 кВ - не имеют усиленной изоляции.
• Не рекомендованы для постоянного контакта с открытым пламенем или источниками с температурой выше 130 C.
• При низких температурах ниже –55 C материал становится хрупким - не используется в криогенных средах.
• Не заменяют изолирующие колпачки или клеммы в точках с высокой механической нагрузкой.

Примеры использования

• Маркировка фаз L1/L2/L3 - красные, синие, черные трубки в распределительном щите.
• Заземление PE - желто-зеленая трубка на медной жиле.
• Изоляция паяных соединений в контроллерах и платах автоматизации.
• Объединение нескольких проводов в пучок - использование белых трубок для группировки.
• Внешняя изоляция кабелей на улице - защита от влаги и UV-лучей (при условии отсутствия прямого солнечного воздействия более 8 часов в день).

Практические советы

• Перед монтажом протестируйте усадку на одном образце - чтобы выбрать правильный диаметр.
• Храните набор в сухом месте, избегайте прямого света - длительное УФ-облучение снижает эластичность.
• Для частого использования выбирайте комплекты с большим числом трубок (например, 20 шт.) - меньше потребуется докупать.
• При работе в tight-пространствах используйте трубки меньшего диаметра - они легче проходят через кабельные каналы.
• Не используйте старые трубки с потрескавшимися краями - это указывает на потерю эластичности.
