Набор в сумке СТВ+5 серия QUICK PRO | 89227 КВТ

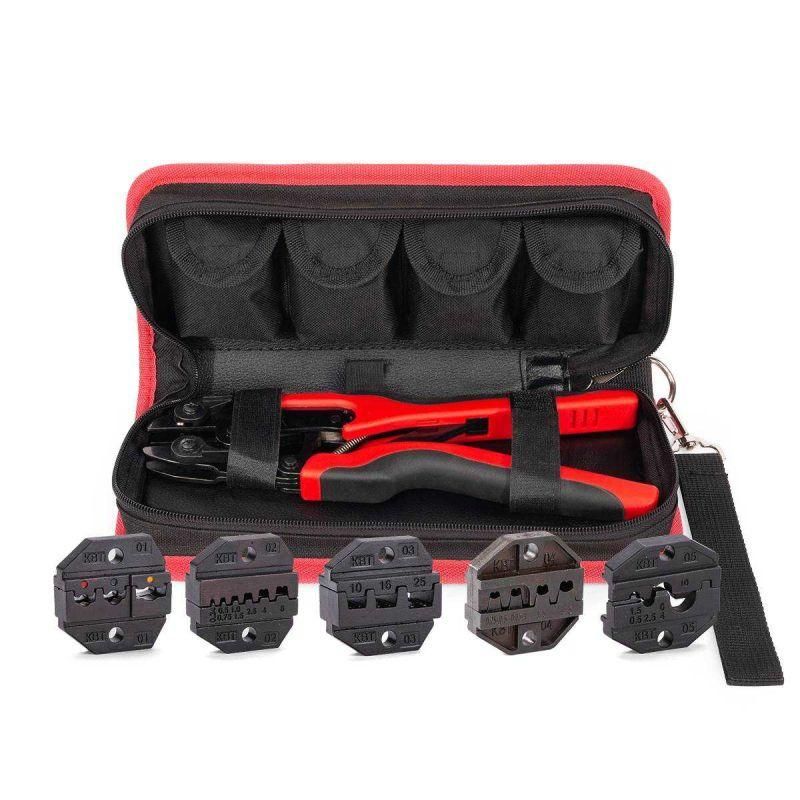

Набор в сумке СТВ+5 серия QUICK PRO КВТ - комплект для профессиональной опрессовки кабельных наконечников и соединителей с поперечным сечением от 0,25 до 25 мм2. Инструмент сочетает надёжную механическую конструкцию, удобство замены матриц и снижение физической нагрузки при работе, что делает его подходящим как для монтажников, так и для сервисных служб.

Назначение и область применения

Набор в сумке СТВ+5 серия QUICK PRO КВТ предназначен для надёжного обжима медных и алюминиевых кабельных наконечников, гильз и соединителей. Подходит для работ с проводами в распределительных щитах, на трансформаторных подстанциях, в промышленном оборудовании, системах автоматизации и энергообеспечении. Особенно эффективен при частой смене типов наконечников - например, при ремонте оборудования или сборке силовых цепей.

Технические характеристики

• Поперечное сечение обжимаемых наконечников: 0,25–25 мм2
• Тип опрессовки: универсальная (поддерживает все стандартные матрицы МПК КВТ)
• Тип управления: механический, без электропитания
• Материал корпуса: 3-миллиметровая сталь
• Длина инструмента: 260 мм
• Вес инструмента: 0,62 кг
• Вес всего набора: 1,05 кг
• Габариты сумки: 280×125×50 мм
• Количество матриц в комплекте: 5 шт. (МПК-01, МПК-02, МПК-03, МПК-04, МПК-05)
• Регулировка усилия: да, с помощью регулятора прижима матриц
• Автоматический возврат: да
• Блокировка обратного хода: да (храповый механизм)
• Фиксация матриц: механическая, нажатием на рычаги

Совместимость и монтаж

Набор в сумке СТВ+5 серия QUICK PRO КВТ совместим со всеми матрицами МПК производства КВТ - можно использовать как родные, так и сторонние, соответствующие стандарту. Быстрая смена матриц осуществляется одним движением: достаточно нажать на два рычага одновременно, чтобы освободить текущую матрицу и установить новую. Это экономит время при переключении между различными типами наконечников - например, от 0,5 мм2 до 25 мм2.

Инструмент не требует специальных условий монтажа. Для работы достаточно устойчивой поверхности и доступа к кабелю. Направление обжима - перпендикулярное, согласно стандартам IEC 60352-2.

Особенности конструкции

Конструкция пресс-клещей СТВ+5 основана на трёхшарнирном рычажном механизме, который обеспечивает равномерное давление на наконечник. Удлинённые рукоятки с противоскользящим покрытием позволяют применять усилие обеими руками - это повышает контроль и снижает риск травмы. Храповый механизм предотвращает преждевременный возврат рукояток, гарантируя полный цикл обжима даже при неравномерном приложении силы. Регулятор усилия позволяет адаптировать степень сжатия под материал наконечника - особенно важно при работе с мягкими алюминиевыми контактами.

Преимущества

• На 30% меньше усилий требуется для обжима по сравнению с обычными клещами того же класса
• Быстрая замена матриц без инструментов - до 5 секунд
• Высокая долговечность за счёт стального корпуса и усиленного механизма
• Стабильный результат благодаря блокировке и регулировке усилия
• Компактный и организованный набор - всё необходимое в одной сумке

Ограничения применения

• Не предназначены для обжима изолированных наконечников с термоусадкой - требуется предварительная подготовка
• Не рекомендовано использование для сечений менее 0,25 мм2 и более 25 мм2 - возможна порча матриц или некачественный обжим
• Не подходит для работы в условиях постоянного воздействия воды или агрессивных сред - не имеет защиты IP
• Требуется периодическая проверка затяжки болтов и состояния матриц при активном использовании

Примеры использования

• Обжим наконечников типа НШВИ и НВИ в распределительных щитах жилых домов
• Подключение силовых кабелей к клеммам двигателей на конвейерах
• Монтаж заземления в промышленных объектах
• Замена контактов в АВР и коммутационных ячейках
• Работы на объектах связи и сигнализации с малыми сечениями (0,5–2,5 мм2)

Практические советы

• Перед обжимом всегда проверяйте соответствие сечения кабеля и выбранной матрицы - используйте маркировку на матрицах МПК
• При работе с алюминиевыми наконечниками уменьшите усилие через регулятор - они мягче меди и легко деформируются
• Не допускайте попадания грязи внутрь механизма - после работы протирайте инструмент сухой ветошью
• Храните набор в сумке - она защищает матрицы от повреждений и сохраняет порядок
• При потере одной матрицы - не заменяйте её произвольной. Лучше заказать оригинальную МПК от КВТ, чтобы сохранить точность обжима
• Проверяйте качество обжима: наконечник не должен свободно двигаться на проводе; при легком изгибе не должно быть видно трещин или расслоения металла
