Накладка на стык крышек 180мм DLP | 010806 Legrand

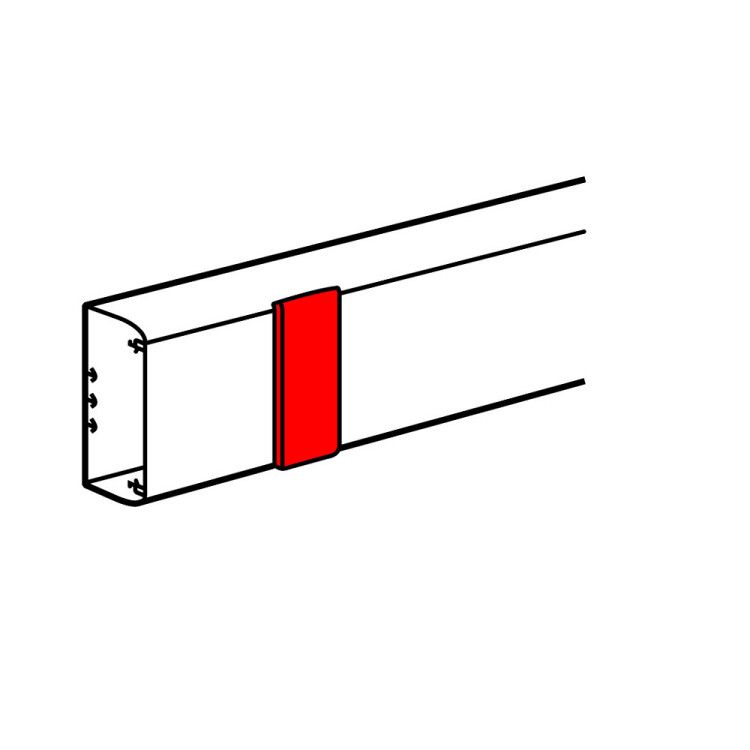

Накладка на стык крышек 180 мм от Legrand Euro (артикулы 10806 и 010806) предназначена для герметичного соединения двух элементов корпуса в распределительных устройствах. Изготовлена из прочного ПВХ, обеспечивает механическую целостность стыка и соответствует степени защиты IP40.

Назначение и область применения

Накладка на стык крышек 180 мм используется для закрытия зазора между двумя смежными крышками шкафов, щитов или корпусов. Применяется в системах распределения электроэнергии, где требуется сохранить целостность оболочки при сборке модульных решений. Подходит для установки в помещениях с умеренной запыленностью - например, в офисах, производственных цехах, жилых домах.

Технические характеристики

• Ширина: 180 мм - соответствует стандартному шагу монтажа в шкафах DLP
• Глубина: 65 мм - обеспечивает достаточную перекрытие кромок крышек
• Материал: ПВХ - устойчив к коррозии, не проводит ток, не выделяет токсичные вещества
• Степень защиты: IP40 - предотвращает попадание твердых частиц крупнее 1 мм, не защищает от воды
• Цвет: Чисто-белый (RAL 9003) - совпадает с цветовой гаммой серий Legrand DLP
• Состав: Без галогенов - безопасен при возможном возгорании, не образует едких паров
• Тип крепления: Защелка - фиксируется без инструментов
• Форма: Симметричная - одинаково подходит для левой и правой стороны стыка

Совместимость и монтаж

Накладка на стык крышек 180 мм совместима с корпусами серии Legrand DLP, имеющими стандартные размеры крышек. Монтируется путём плотного вдавливания до характерного щелчка - защелки автоматически фиксируют её на кромках соседних крышек. Для надёжной работы необходимо, чтобы кромки крышек были ровными и не имели деформаций. Установка выполняется после окончательной сборки шкафа, когда все модули уже установлены.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в электрощитах. Отсутствие галогенов в составе снижает риск образования токсичных продуктов горения. Степень защиты IP40 соответствует ГОСТ 14254, что гарантирует защиту от доступа к опасным частям через отверстия более 1 мм.

Преимущества

• Удобство монтажа - не требует болтов, саморезов или инструментов
• Эстетика - белый цвет и симметричная форма гармонируют с корпусами Legrand DLP
• Долговечность - ПВХ не теряет форму при температуре от –10C до +40C
• Легкая замена - при повреждении легко демонтируется и заменяется новой

Ограничения применения

• Не применяется во влажных средах - IP40 не защищает от брызг и влаги
• Не рекомендовано использование вне помещений - материал чувствителен к УФ-излучению и экстремальным температурам
• Не предназначен для нагрузок выше механического контакта - нельзя использовать как опору или площадку
• Подходит только для стыков шириной 180 мм - не универсальна для других размеров

Примеры использования

• Заполнение зазора между двумя секциями распределительного щита в офисе
• Соединение крышек шкафов управления на производственной линии
• Закрытие стыка в многомодульных щитах с DIN-рейками
• Реставрация внешнего вида старого шкафа при замене одной из крышек

Практические советы

• Перед установкой проверьте, что кромки крышек не имеют заусенцев - они могут помешать защелке
• При необходимости удалите пыль с поверхности стыка - грязь снижает надёжность фиксации
• Не используйте силовые инструменты для монтажа - достаточно легкого давления рукой
• Если шкаф имеет нестандартный зазор, убедитесь, что он не превышает допустимые 1–2 мм - иначе накладка не будет плотно сидеть
• Артикулы 10806 и 010806 - это один и тот же продукт; различие лишь в формате номера, не влияет на функциональность
