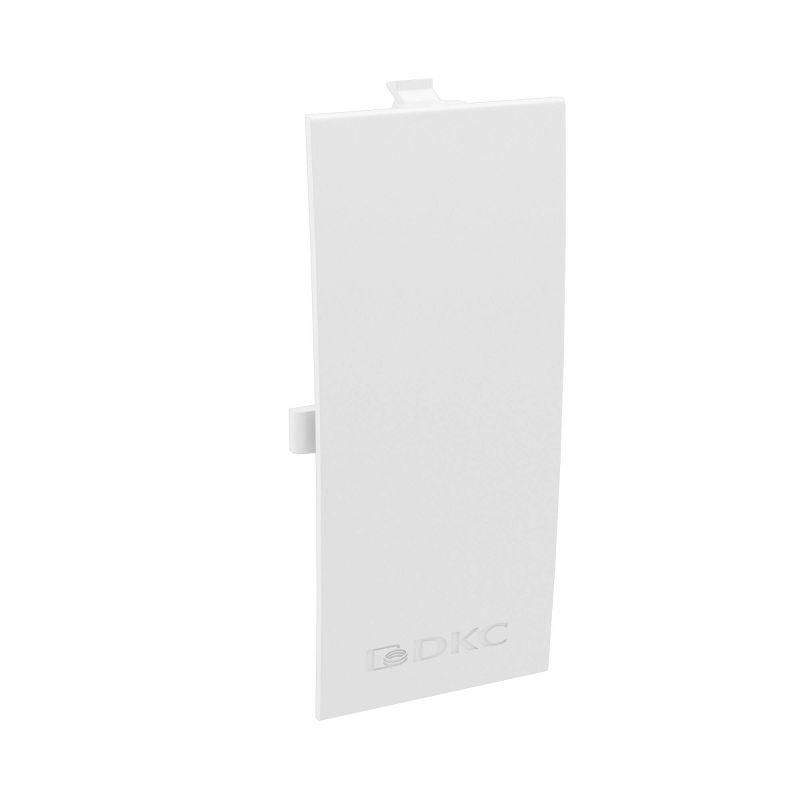

Накладка на стык фронтальная 60 мм от DKC (ДКС), артикул 09504r, предназначена для закрытия стыков между модульными корпусами в распределительных щитах, обеспечивая герметичность, эстетичность и защиту от несанкционированного доступа. Продукт из серии In-liner Front совмещает простоту монтажа с прочностью пластиковой конструкции.

Назначение и область применения

Накладка на стык фронтальная 60 мм используется для перекрытия зазора между двумя смежными шкафами или модулями, где установлено оборудование. Подходит для сборки панелей управления, автоматических систем и распределительных устройств в промышленной среде. Обеспечивает целостность лицевой поверхности, предотвращает попадание пыли и посторонних предметов внутрь стыка.

Технические характеристики

• Ширина: 90 мм
• Глубина: 50 мм
• Тип крепления: Защёлкивание - монтаж без инструментов, фиксация за счёт механического замка
• Материал: Пластик, состав без галогенов - безопасен при горении, соответствует экологическим нормам
• Цвет: Чисто-белый - сочетается с большинством белых панелям и корпусами
• Форма: Асимметричная - позволяет компенсировать возможные перекосы при сборке
• Исполнение: Объединённая крышка - одна деталь покрывает весь стык, исключает необходимость соединения нескольких элементов
• Покрытие: Необработанная поверхность - не требует дополнительной обработки, не царапается при монтаже

Совместимость и монтаж

Накладка на стык фронтальная 60 мм совместима с корпусами серии In-liner Front от DKC, имеющими стандартный шаг 60 мм. Устанавливается на переднюю часть стыка двух шкафов: достаточно совместить кромки и плотно нажать до характерного щелчка. Крепление не требует сверления, болтов или саморезов. Для правильной работы важно, чтобы боковые грани шкафов были выровнены по плоскости - значительные перепады (>2 мм) могут затруднить защёлкивание.

Безопасность и стандарты

Материал накладки изготовлен без галогенов, что снижает токсичность продуктов горения при возгорании. Соответствует требованиям RoHS по ограничению опасных веществ. Напряжение и ток через накладку не проходят - она является исключительно механическим элементом защиты.

Преимущества

• Ускоренный монтаж - защёлкивание занимает несколько секунд
• Эстетика - единая белая поверхность без видимых зазоров
• Надёжная фиксация - не выпадает при вибрациях и обычном обслуживании
• Легко демонтировать - для ремонта или переоборудования не требуется инструмент
• Устойчив к химически активным средам - пластик не реагирует на масла, растворители и моющие средства

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - отсутствует сертификат ATEX/IECEx
• Не рассчитана на нагрузки выше 5 кг - не следует использовать как опору для тяжёлого оборудования
• Работает только при температуре от –10C до +50C - при более низких или высоких значениях материал теряет гибкость
• Не подходит для наружной установки - не имеет IP-защиты, не защищает от осадков

Примеры использования

• Закрытие стыка между двумя шкафами управления на конвейере в пищевой промышленности
• Финишная отделка вертикального стыка в панели автоматизации станка
• Сборка многосекционного щита в офисе с серверным оборудованием
• Замена повреждённой декоративной планки в существующем щите серии In-liner Front

Практические советы

• Перед установкой проверьте, что края соседних корпусов находятся в одной плоскости - используйте уровень или линейку
• Если стык шире 90 мм - не пытайтесь растянуть накладку; выберите другую модель или примените две накладки с зазором
• При необходимости окраски - не используйте агрессивные краски, они могут деформировать пластик
• Для долговечности избегайте частого снятия и установки - защёлки имеют ограниченный срок циклов
• Артикул 09504r - единственный вариант этой формы в серии In-liner Front; другие цвета или размеры недоступны
