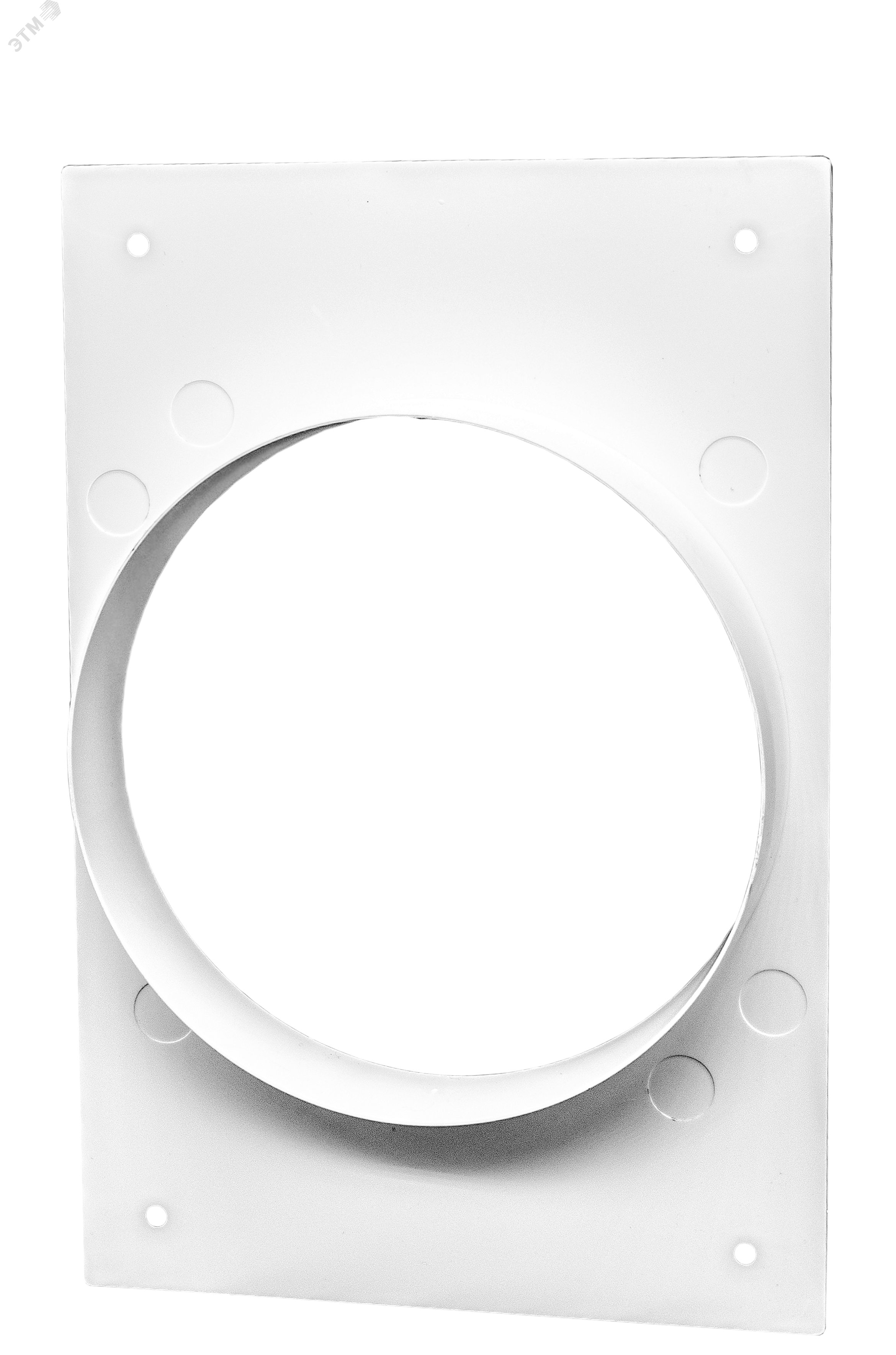

Накладка торцевая 160х160 с фланцем D125 - 1616Ф12 ЭРА 420

Накладка торцевая 160х160 с фланцем диаметр 125 мм от ERA (арт. 1616ф12) предназначена для герметичного соединения круглого воздуховода с прямоугольным каналом или стеновой конструкцией. Изготовлена из прочного пластика, обеспечивает надежную фиксацию саморезами и используется в системах вентиляции и кондиционирования.

Назначение и область применения

Накладка торцевая 160х160 с фланцем диаметр 125 мм служит переходником между круглым воздуховодом диаметром 125 мм и прямоугольной гофрой, шахтой или отверстием в стене размером 160×160 мм. Применяется там, где требуется присоединить круглый трубопровод к плоской поверхности - например, при выводе воздуховода через перегородку, потолок или наружную стену здания.

Технические характеристики

• Форма: прямоугольная накладка 160×160 мм с центральным фланцем
• Диаметр фланца: 125 мм - совпадает с внешним диаметром стандартных круглых воздуховодов
• Материал: пластик - устойчив к коррозии, легкий, не проводит ток
• Тип крепления: саморезы (не входят в комплект)
• Изделие не имеет внутреннего уплотнителя - требует установки уплотнительной ленты или прокладки

Совместимость и монтаж

Накладка торцевая 160х160 с фланцем диаметр 125 мм совместима с круглыми воздуховодами стандарта Ø125 мм. Для монтажа:

• Установите фланец внутрь отверстия 160×160 мм так, чтобы он плотно прилегал к краям
• Закрепите накладку саморезами по углам и по периметру (рекомендуется шаг 80–100 мм)
• Подсоедините круглый воздуховод к фланцу - используйте хомут или специальный переходник
• Обязательно примените уплотнитель (например, поролоновую ленту или термостойкий клей) для предотвращения утечек воздуха

Безопасность и стандарты

Изделие изготовлено из неметаллического материала и не требует заземления. Не предназначен для использования в условиях повышенной температуры выше +60 C или во взрывоопасных средах. Соответствует общепринятым требованиям к элементам вентиляционных систем в жилых и коммерческих зданиях.

Преимущества

• Легко монтируется даже в ограниченном пространстве благодаря компактному формату
• Не ржавеет, не деформируется под воздействием влаги - идеально для помещений с высокой влажностью
• Экономит время за счет готового решения вместо изготовления переходника на месте
• Цена ниже аналогов из металла при сохранении достаточной прочности для бытовых и офисных систем

Ограничения применения

• Не применяется в системах с рабочим давлением выше 500 Па - риск деформации фланца
• Не подходит для высокотемпературных воздушных потоков (выше +60 C)
• Не рекомендовано использование вне помещений без защиты от УФ-излучения - материал может стать хрупким
• Не заменяет полноценный фланец с болтовым соединением - подходит только для слабонагруженных систем

Примеры использования

• Присоединение вытяжного канала от кухонной вытяжки к вентканалу в стене
• Выход воздуховода от сплит-системы через бетонную плиту перекрытия
• Подключение круглого воздуховода к прямоугольной шахте в офисном здании
• Монтаж приточных решеток в помещениях с ограниченными размерами проема

Практические советы

• Перед монтажом проверьте точный диаметр вашего воздуховода - 125 мм - это внешний диаметр, а не внутренний
• Если отверстие в стене больше 160×160 мм, заделайте щель пеной или раствором перед установкой накладки
• Для долговечности используйте антикоррозийные саморезы с широкой шляпкой - они лучше распределят нагрузку
• Артикул 1616ф12 от ERA часто встречается в комплектах с другими элементами системы - сверьте его с каталогом производителя при закупке запчастей
