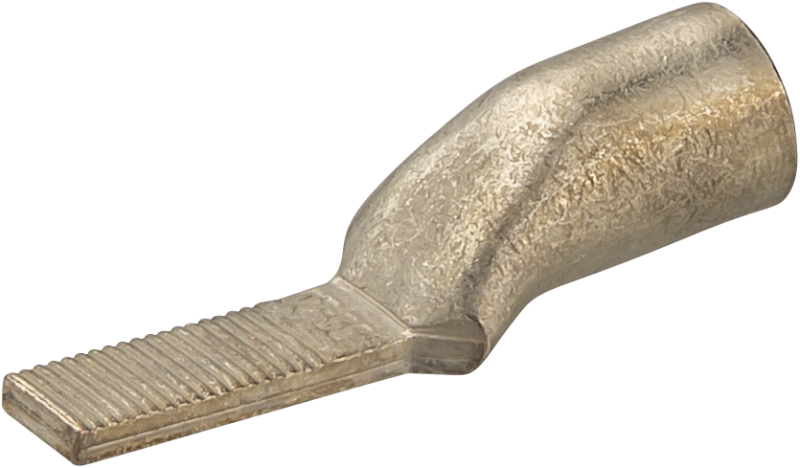

Наконечник 80 221 NET-НШМЛ-16-5.5-14 штифтовой медн. луженый (уп.50шт Navigator 80221

Наконечник штифтовой медный луженый 16 мм2 от бренда Navigator (арт. 80221) предназначен для надёжного соединения многожильных проводов с штыревыми контактами, например, в клеммах автоматических выключателей, контакторов или распределительных щитах. Лужёная поверхность обеспечивает антикоррозийную защиту и улучшает пайку, а компактная форма позволяет использовать его в плотно укомплектованных устройствах.

Назначение и область применения

Этот наконечник используется для оконцевания медных многожильных проводов сечением 16 мм2 перед подключением к штыревым клеммам. Подходит для установки в силовые цепях постоянного и переменного тока до 1000 В. Применяется в промышленной автоматике, электрооборудовании станков, системах управления, щитах распределения энергии и других местах, где требуется прочное и долговечное соединение без сварки или пайки на месте.

Технические характеристики

• Номинальное сечение провода: 16 мм2
• Диаметр штифта (внутренний): 5,5 мм
• Общая длина: 14 мм
• Материал: медь
• Покрытие: лужение оловом - защищает от окисления и улучшает контакт
• Форма: прямолинейная - без изгиба, для прямого подключения
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник совместим с клеммами, рассчитанными на штыревые контакты диаметром 5,5 мм. Для монтажа используйте специальный обжимной инструмент с матрицей для штифтовых наконечников. Обжим должен быть равномерным - не допускайте перекоса или повреждения жил. После обжима проверьте механическую прочность соединения легким растяжением. Убедитесь, что изоляция провода не зажата в области обжима - она должна находиться на расстоянии 1–2 мм от начала металлической части наконечника.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и DIN 46228-1 для штифтовых наконечников. Лужёное покрытие снижает риск возникновения переходного сопротивления, что важно для предотвращения перегрева. Наконечник не предназначен для работы в условиях повышенной влажности без дополнительной защиты корпуса.

Преимущества

• Лужёная поверхность препятствует окислению меди - продлевает срок службы контакта
• Высокая теплопроводность меди обеспечивает минимальные потери при передаче тока
• Прямолинейная форма удобна для компактных щитов и ограниченного пространства
• Упаковка по 50 шт. оптимальна для массового монтажа и хранения на складе

Ограничения применения

• Не применяйте для одножильных проводов - предназначены исключительно для многожильных
• Не подходят для высокочастотных цепей выше 1 кГц - возможны потери на эффекте кожи
• Запрещено использование в средах с агрессивными газами (например, сероводород) - лужение может разрушаться
• Рабочая температура не должна превышать +105 C длительно - выше возможна деформация покрытия

Примеры использования

• Подключение входных кабелей к автоматическим выключателям серии ABB S200
• Соединение проводов с клеммами контакторов Schneider LC1D
• Монтаж цепей управления в пультах станков ЧПУ
• Установка в распределительных щитах промышленных объектов

Практические советы

• Перед обжимом обязательно удалите изоляцию точно на длину гильзы наконечника - лишняя изоляция внутри вызывает плохой контакт
• Проверяйте соответствие диаметра штифта (5,5 мм) и внутреннего отверстия клеммы - даже небольшая разница в 0,2 мм может привести к слабому контакту
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать помутнение покрытия
• Для больших партий рекомендуется заказывать сразу несколько упаковок - так проще планировать запасы и избежать задержек при ремонте
