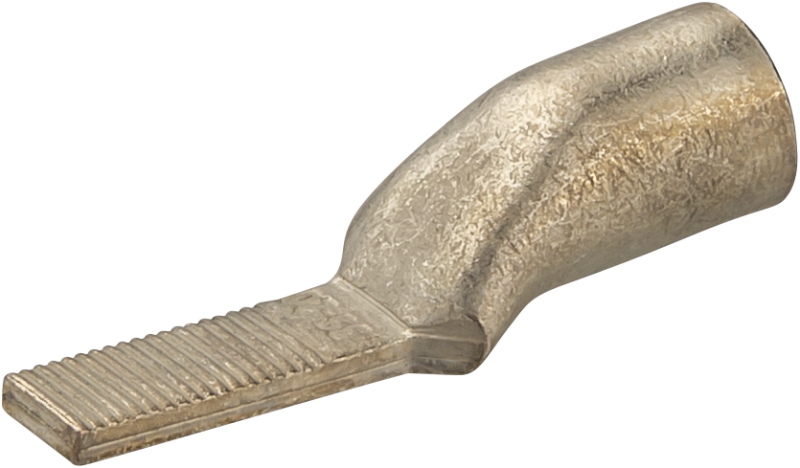

Наконечник 80 224 NET-НШМЛ-35-7-20 штифтовой медн. луженый (уп.25шт) Navigator 80224

Наконечник штифтовой медный луженый 35-7-20 (упаковка 25 штук) от бренда Navigator предназначен для надёжного соединения многожильных проводов с штыревыми контактами. Артикул 80224 из серии NET-НШМЛ обеспечивает устойчивую передачу тока до 35 мм2, защищённую от окисления лужёным покрытием.

Назначение и область применения

Этот наконечник используется для соединения медных многожильных проводов с штифтовыми клеммами, разъёмами и контактными площадками. Подходит для установки на силовые цепи, управления оборудованием, распределительных щитах и автоматике. Часто применяется в промышленной автоматизации, на станках, конвейерах, системах освещения и вентиляции.

Технические характеристики

• Поперечное сечение провода: 35 мм2 - рассчитан на токи до 150–180 А (в зависимости от условий монтажа)
• Тип соединения: прямой - позволяет вставлять штифт перпендикулярно к поверхности контакта
• Покрытие: лужёный - предотвращает окисление меди, снижает переходное сопротивление, увеличивает срок службы
• Размеры: внутренний диаметр штифта 7 мм, длина корпуса 20 мм
• Материал: медь высокой чистоты - обеспечивает низкое электрическое сопротивление
• Упаковка: 25 штук в одной упаковке - удобно для закупок и хранения

Совместимость и монтаж

Наконечник совместим с штифтами диаметром 7 мм, используемыми в клеммах типа WAGO, Phoenix Contact, Weidmüller, а также в промышленных разъёмах и кабельных выводах оборудования. Для монтажа требуется опрессовка специальным клещами с матрицей под 35 мм2. Не допускается использование обычных плоскогубцев - это повредит форму наконечника и снизит контактное давление. Перед опрессовкой зачистите жилу на длину 20 мм, чтобы полностью заполнить гильзу.

Безопасность и стандарты

Изготовлен в соответствии с требованиями ГОСТ 7395 и IEC 60947-7-1. Лужёная поверхность соответствует нормам по устойчивости к коррозии в условиях повышенной влажности. Наконечник не содержит свинца и соответствует RoHS.

Преимущества

• Лужёное покрытие продлевает жизнь контакта в агрессивной среде - особенно важно в цехах с влагой или химическими испарениями
• Высокая теплопроводность меди минимизирует нагрев при больших нагрузках
• Стандартные размеры обеспечивают точную посадку в большинство промышленных разъёмов
• Упаковка по 25 штук снижает стоимость единицы и упрощает учёт на складе

Ограничения применения

• Не предназначена для одножильных проводов - возможна деформация и плохой контакт
• Не рекомендуется использовать в цепях переменного тока выше 1000 В - требуются изолированные аналоги
• Запрещено применять в условиях постоянного механического воздействия (вибрация, удары) без дополнительной фиксации
• Не подходит для монтажа в помещениях с температурой выше +85 C - риск размягчения луда

Примеры использования

• Подключение выходов частотных преобразователей к двигателям
• Соединение кабелей питания с клеммами УВП (устройства выключения при аварии)
• Фиксация заземляющих проводов на металлических рамах станков
• Присоединение кабелей управления к реле и контакторам с штыревыми клеммами

Практические советы

• Перед установкой проверьте диаметр штифта - он должен точно соответствовать 7 мм. Меньший диаметр вызовет люфт, больший - повредит наконечник
• Используйте только опрессовочные клещи с регулируемым усилием - переусилие сплющит гильзу, недостаточное - не обеспечит герметичность
• При работе в сырых местах дополнительно смажьте место соединения антикоррозийной пастой (например, Контакт-100)
• Храните в сухом месте - даже лужёные наконечники могут терять качество при длительном воздействии влаги
• Артикул 80224 - это часть серии NET-НШМЛ; при замене искать именно её, а не просто “медный наконечник” - другие модели могут отличаться по форме и размеру
