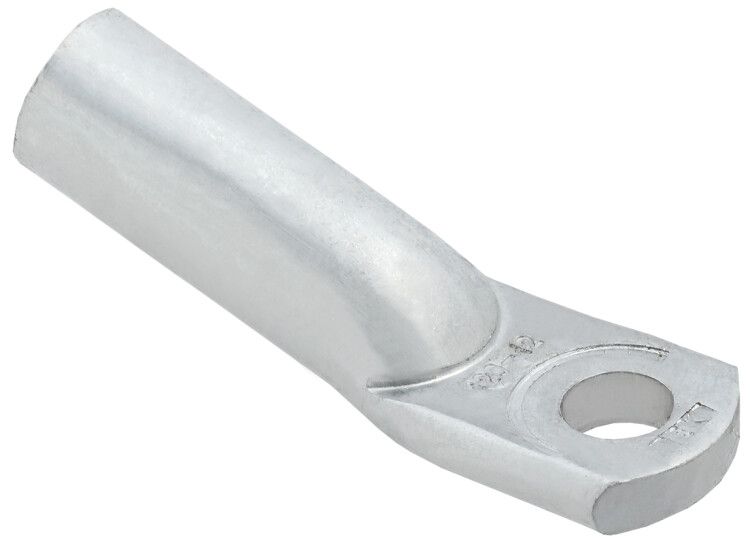

Наконечник алюминиевый ТА 185-16-19 ГОСТ 9581 | UNP11-185-16-19 IEK

Наконечник алюминиевый ТА 185-16-19 ГОСТ 9581 от бренда IEK предназначен для надёжного соединения алюминиевых многожильных проводов сечением 185 мм2 через опрессовку. Этот элемент используется в силовых цепях до 10 000 В, особенно там, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Наконечник алюминиевый ТА 185-16-19 ГОСТ 9581 применяется для оконцевания алюминиевых жил кабелей и проводов перед подключением к зажимам, шинам или другим контактным устройствам. Он обеспечивает прочный механический и электрический контакт при использовании метода опрессовки. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, на воздушных линиях и внутри электроустановок напряжением до 10 кВ.

Технические характеристики

• Сечение жилы: 185 мм2 - соответствует крупному алюминиевому проводу, используемому в высокотоковых цепях;
• Диаметр отверстия: 16 мм - позволяет совмещать с болтами, шпильками или зажимами этого размера;
• Материал: алюминий - легкоплавкий, хорошо проводящий металл, устойчивый к коррозии в нормальных условиях;
• Напряжение: 10 000 В - рассчитан на работу в сетях среднего класса напряжения;
• Способ монтажа: опрессовка - требует специального инструмента для создания герметичного соединения;
• Форма поперечного сечения: многопроволочная круглая / секторная жила - совместим с гибкими алюминиевыми проводами;
• Цвет: серый - типичный цвет алюминиевой поверхности, не влияет на функциональность;
• Срок службы: 30 лет - гарантирует длительную работоспособность при соблюдении условий эксплуатации.

Совместимость и монтаж

Наконечник алюминиевый ТА 185-16-19 ГОСТ 9581 совместим с алюминиевыми жилами, имеющими сечение 185 мм2 и подходящую форму (круглая или секторная). Для монтажа требуется пресс-клещи с матрицей, соответствующей размеру наконечника. Убедитесь, что инструмент имеет правильный профиль - некорректная опрессовка снижает надёжность контакта. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выступов металла за пределы трубчатой части.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 9581, который регламентирует требования к алюминиевым наконечникам для электромонтажа. Напряжение 10 000 В указывает на соответствие классу изоляции для работы в распределительных сетях. Применение в системах выше указанного значения запрещено. Сертифицирован для использования в промышленной и энергетической сфере.

Преимущества

• Высокая проводимость алюминия - минимизирует потери мощности при больших нагрузках;
• Устойчивость к окислению благодаря плотной структуре материала - продлевает срок службы;
• Стандартный размер отверстия 16 мм - легко заменяем и совместим с большинством клеммных колодок и зажимов;
• Готов к применению сразу после опрессовки - не требует пайки или других сложных операций;
• Работает в широком температурном диапазоне - подходит для открытых и закрытых помещений.

Ограничения применения

• Не для медных жил - использование с медью вызывает гальваническую коррозию;
• Запрещён монтаж без опрессовки - скручивание или затяжка болтом без подготовки недопустимы;
• Не рекомендован для частых изгибов или вибрационных участков - возможна усталостная деформация;
• Не предназначена для постоянного погружения в воду - хотя материал устойчив, сам наконечник не является водоуплотнённым элементом;
• Требуется точное соответствие сечения жилы - использование с меньшим или большим сечением нарушает целостность соединения.

Примеры использования

• Подключение алюминиевого кабеля АС 185 к шине в КРУ 10 кВ;
• Оконцовка фазного провода на воздушной ЛЭП с опорными изоляторами;
• Соединение алюминиевой жилы с выводом трансформатора или реактора;
• Монтаж в ящиках автоматического управления на заводе с высокой нагрузкой.

Практические советы

• Перед монтажом удалите оксидную плёнку с жилы - используйте щётку по алюминию;
• Выбирайте пресс-матрицу точно по размеру - для ТА 185-16-19 обычно нужна матрица №4–5 в зависимости от модели клещей;
• Проверяйте глубину входа жилы в наконечник - она должна полностью войти, чтобы избежать “вылета” при нагреве;
• После опрессовки протестируйте соединение усилием на выдергивание - допустимо не более 10% проскальзывания;
• При работе в агрессивной среде (промышленность, химзаводы) дополнительно покрывайте место соединения антикоррозийной смазкой типа МС-100.
