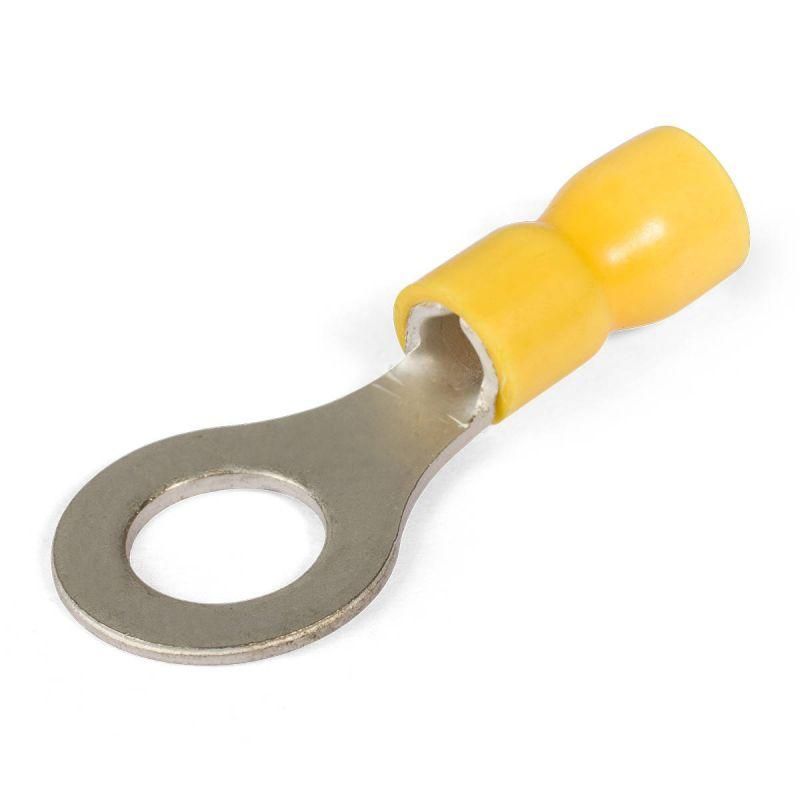

Наконечник кабельный кольцевой изолированный НКИ 6.0-8 (100шт/упак) серия EasyFix |90898 | КВТ

Наконечник кабельный кольцевой изолированный НКИ 6.0-8 серия EasyFix, КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 2,5–6 мм2 и последующего крепления к клеммам с помощью винтов. Благодаря изолированной конструкции и лужёной латуни, этот наконечник обеспечивает безопасную и долговечную коммутацию в электрооборудовании.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 6.0-8 серия EasyFix, КВТ используется для оконцевания гибких многожильных медных проводов перед их подключением к винтовым клеммам. Подходит для установки в распределительных щитах, панелях управления, силовых контакторах, автоматических выключателях и других устройствах, где требуется надёжная и защищённая точка соединения. Применяется в промышленном оборудовании, системах автоматизации, транспорте и энергетике.

Технические характеристики

• Диаметр отверстия: 8 мм - совместим с винтами M8
• Номинальное сечение провода: 2,5–6 мм2 - поддерживает широкий диапазон проводников
• Материал наконечника: латунь Л63 - высокая электропроводность и устойчивость к коррозии
• Покрытие: электролитическое лужение - предотвращает окисление, улучшает контакт
• Материал изоляции: поливинилхлорид (ПВХ) - самозатухающий, класс горючести V-0 по UL94
• Термостойкость изоляции: до 75 C - допустимо использование в условиях повышенной температуры
• Максимальное рабочее напряжение: 690 В - соответствует требованиям промышленных сетей
• Цвет изоляции: желтый - визуальное отличие и соответствие цветовой маркировке

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 6.0-8 серия EasyFix, КВТ рассчитан на опрессовку специальными клещами. Установка выполняется следующим образом:

• Зачищается изоляция с конца провода на длину, равную глубине трубчатой части наконечника
• Провод вставляется в наконечник - благодаря форме «Easy Entry» многопроволочные жилы легко входят в раструб
• Опрессовка производится на участке металлической трубки, даже если изоляция частично перекрывает её - конструкция позволяет не снимать изоляцию полностью
• После опрессовки наконечник закрепляется на клемме винтом диаметром 8 мм

Не требует пайки. Совместим с большинством стандартных инструментов для опрессовки проводов сечением до 6 мм2.

Особенности конструкции

• Раструб «Easy Entry»: виниловая манжета расширена к входу - упрощает введение множества тонких жил, снижает риск повреждения проводника
• Поперечные засечки внутри трубки: усиливают механическое сцепление с жилой, предотвращают проскальзывание при нагрузках
• Незаваренный стыковой шов: технологичная форма трубки обеспечивает равномерное распределение давления при опрессовке
• Изолированная конструкция: ПВХ-манжета защищает от случайного замыкания и воздействия внешних факторов

Преимущества

• Увеличенный диапазон сечений (2,5–6 мм2) - один наконечник заменяет несколько типоразмеров
• Лужёная латунь гарантирует стабильный контакт и длительный срок службы
• Самозатухающая изоляция повышает пожаробезопасность
• Эргономичная форма ускоряет монтаж, особенно в плотных комплектациях
• Цветная изоляция упрощает визуальный контроль и идентификацию цепей

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможна плохая опрессовка и потеря контакта
• Работают при температуре не выше 75 C - не подходят для мест с постоянным нагревом свыше этого значения
• Не рекомендуются для применения в агрессивных средах (например, с химическими парами или солевым туманом) - хотя лужение защищает, изоляция ПВХ имеет ограниченную химическую стойкость
• Не следует использовать с винтами больше M8 - диаметр отверстия жестко задан

Примеры использования

• Подключение выходных клемм частотных преобразователей
• Крепление проводов к клеммам автоматических выключателей в щитах управления
• Соединение двигателей и насосов с пускателями в промышленных линиях
• Обвязка датчиков и исполнительных механизмов в системах АСУ ТП

Практические советы

• Выбирайте инструмент для опрессовки с матрицей, соответствующей сечению 2,5–6 мм2 - некорректный инструмент может повредить изоляцию или не обеспечить герметичный контакт
• Перед монтажом проверьте, что провод не имеет обрывов и скручивание жил выполнено равномерно - это влияет на качество опрессовки
• При использовании в условиях вибраций дополнительно контролируйте затяжку винта - латунь мягче стали, и перегрузка может вызвать деформацию
• Для удобства сборки используйте наконечники одного цвета в одной цепи - желтый цвет хорошо заметен, но важно соблюдать единый стиль маркировки
• Не применяйте для проводов меньше 2,5 мм2 - есть риск слабого контакта; для меньших сечений выбирайте другие модели серии EasyFix
