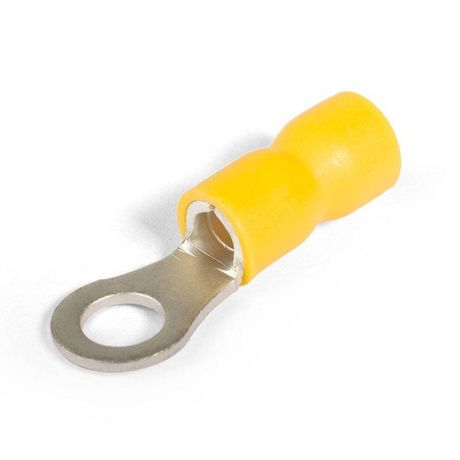

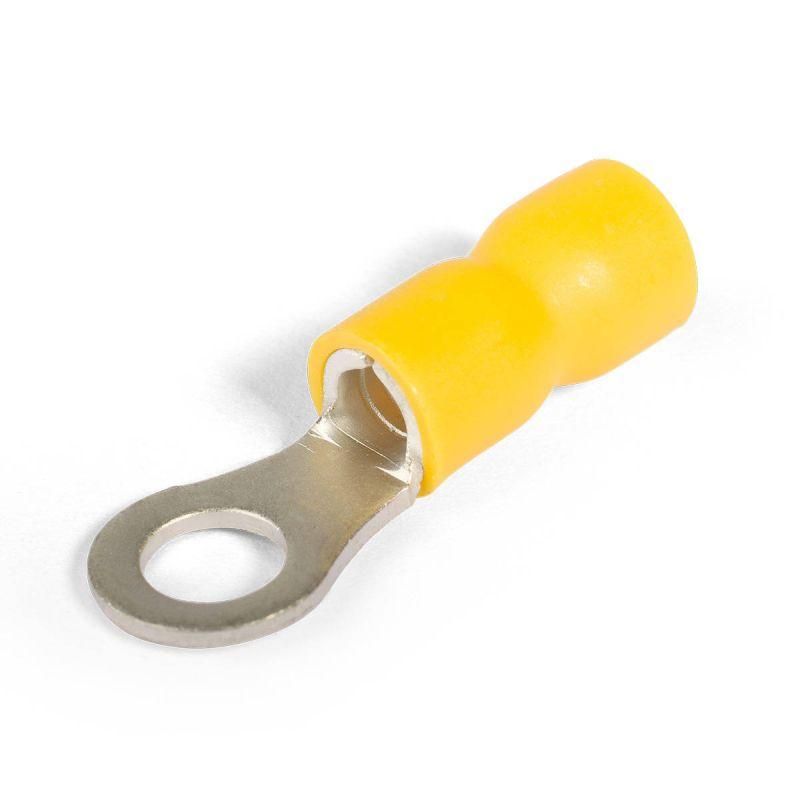

Наконечник кабельный кольцевой изолированный НКИ 6.0-5 (100шт/упак) серия EasyFix |90896 | КВТ

Наконечник кабельный кольцевой изолированный НКИ 6.0-5 серия EasyFix от КВТ предназначен для надёжного оконцевания многопроволочных медных жил с последующим креплением на винтовые клеммы. Благодаря улучшенной конструкции и качественной изоляции, этот наконечник обеспечивает безопасное и долговечное соединение в условиях повышенной нагрузки.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 6.0-5 серия EasyFix используется для оконцевания гибких многопроволочных медных проводов с помощью опрессовки. После установки он крепится к клеммам электрооборудования через винтовое соединение. Подходит для применения в распределительных щитах, панелях управления, силовых контакторах, частотных преобразователях и других устройствах, где требуется надёжная и защищённая точка соединения.

Технические характеристики

• Сечение провода: 6,0 мм2
• Диаметр отверстия наконечника: 5 мм
• Материал контактной части: латунь Л63
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и улучшает проводимость
• Материал изоляции: самозатухающий ПВХ класса горючести V-0 по UL94
• Термостойкость изоляции: до 75 C
• Максимальное рабочее напряжение: 690 В
• Опрессовка возможна как на голой жиле, так и поверх изолирующей манжеты

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 6.0-5 совместим с клеммами стандартного размера M5. Для монтажа используйте специальный пресс-клещи с матрицей, соответствующей сечению 6 мм2. Учитывайте, что опрессовка выполняется на участке металлической трубы - изоляция не должна попадать в зону деформации. Конструкция «Easy Entry» позволяет легко ввести многожильный провод даже при слегка рассыпающихся концах - манжета действует как направляющая.

Особенности конструкции

• Раструбная виниловая манжета: облегчает введение жилы, снижает риск повреждения проводников при монтаже.
• Поперечные засечки внутри трубы: обеспечивают лучшее сцепление с многопроволочной жилой, предотвращают её выскальзывание под нагрузкой.
• Незаваренный стыковой шов: сохраняет целостность материала, исключает хрупкость, характерную для сварных соединений.
• Увеличенный диапазон опрессовки: допускает работу с проводами близких сечений, повышает универсальность.

Преимущества

• Высокая механическая прочность соединения благодаря засечкам и качественному лужению.
• Самозатухающая изоляция снижает риск распространения пламени при перегреве.
• Лужёная поверхность уменьшает переходное сопротивление и защищает от окисления.
• Удобство монтажа - особенно важно при работе в ограниченном пространстве или с труднодоступными клеммами.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) жил - эффективность опрессовки снижается.
• Температурный предел изоляции - 75 C; не рекомендуется применять в средах с постоянным нагревом выше этого значения.
• Не подходит для высокочастотных цепей или импульсных нагрузок - не имеет специальной экранирующей защиты.
• Запрещено использовать с алюминиевыми проводами - материал наконечника (латунь) несовместим с алюминием.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах.
• Фиксация проводов на клеммах частотных преобразователей и пускателей.
• Соединение проводов в системах управления станков и конвейеров.
• Монтаж в бытовых и промышленных распределительных устройствах с напряжением до 690 В.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину контактной части - слишком длинная жила может выступить и вызвать замыкание.
• Проверьте соответствие диаметра винта клеммы (M5) и отверстия наконечника - не используйте адаптеры или насадки, которые нарушают плотность посадки.
• При использовании в условиях влажности или агрессивной среды дополнительно проверяйте состояние лужёного покрытия после 1–2 лет эксплуатации.
• Этот наконечник - часть серии EasyFix: все изделия этой серии имеют одинаковые принципы монтажа, что упрощает запас комплектующих на объекте.
