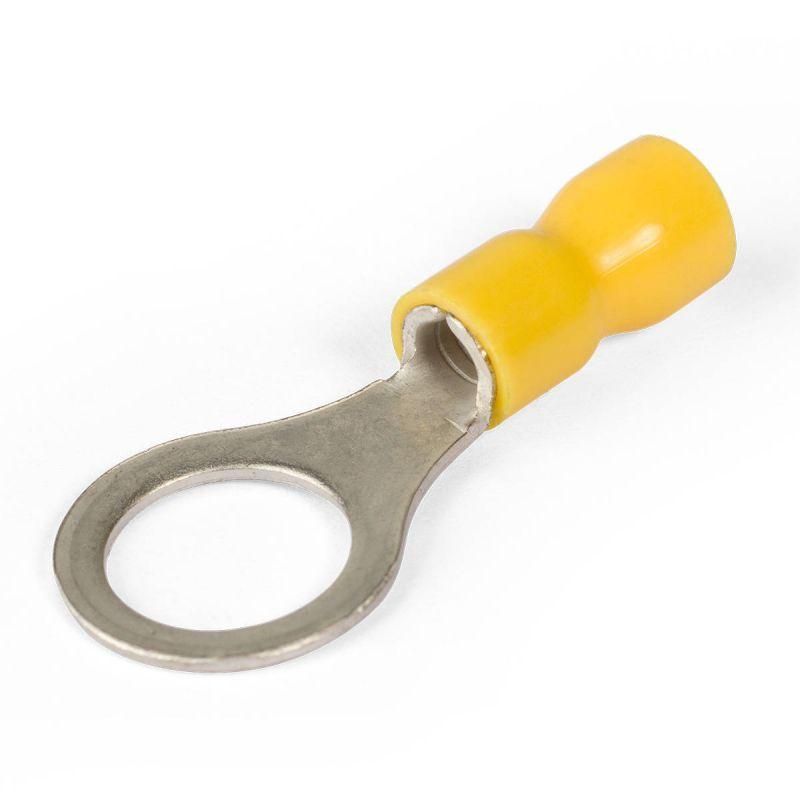

Наконечник кабельный кольцевой изолированный НКИ 6.0-10 (100шт/упак) серия EasyFix |90899 | КВТ

Наконечник кабельный кольцевой изолированный НКИ 6.0-10 серия EasyFix, КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 2,5–6 мм2 и последующего крепления к клеммам с помощью винтов. Благодаря изолированной конструкции и улучшенной форме входа, этот наконечник упрощает монтаж и повышает безопасность соединений в электрооборудовании.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 6.0-10 серия EasyFix, КВТ используется для оконцевания гибких многожильных медных проводов перед их подключением к клеммным блокам, автоматическим выключателям, контакторам, распределительным щитам и другому оборудованию с винтовым зажимом. Подходит для установки в условиях повышенной влажности, на производстве, в системах управления и энергетических объектах.

Технические характеристики

• Номинальное сечение провода: 2,5 – 6 мм2
• Диаметр отверстия: 10 мм
• Материал контактной части: латунь Л63
• Покрытие: электролитическое лужение
• Материал изоляции: поливинилхлорид (ПВХ), класс горючести V-0 по UL94
• Температурная стойкость изоляции: до 75 C
• Максимальное рабочее напряжение: 690 В
• Цвет изоляции: желтый
• Форма фланца: кольцевая
• Тип крепления: винтовой

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 6.0-10 серия EasyFix, КВТ совместим с любыми клеммами, имеющими винтовой зажим диаметром 10 мм. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей для сечения 2,5–6 мм2. Опрессовка выполняется поверх изолирующей манжеты - это обеспечивает герметичность и предотвращает перегрев. Конструкция «Easy Entry» позволяет легко вводить многопроволочные жилы благодаря расширенному раструбу из ПВХ.

Особенности конструкции

• Раструб из ПВХ облегчает введение жилы - особенно удобно при работе с тугими или запутанными проводами.
• Поперечные засечки внутри трубчатой части усиливают захват жилы, снижают риск проскальзывания и обеспечивают долговечность соединения.
• Стыковой шов на контактной части не сварен - это исключает хрупкость и сохраняет пластичность материала при деформациях.
• Увеличенный диапазон сечений (2,5–6 мм2) позволяет использовать один тип наконечника вместо нескольких, что упрощает складской учёт и замену.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не поддерживает горение и самостоятельно гаснет после удаления источника пламени. Это соответствует требованиям безопасности для электроустановок в помещениях с высокой плотностью оборудования. Максимальное напряжение 690 В делает наконечник пригодным для использования в промышленных сетях переменного тока.

Преимущества

• Изолированная конструкция исключает случайные замыкания между соседними клеммами.
• Луженое покрытие защищает латунь от окисления, продлевает срок службы и улучшает электропроводность.
• Удобство монтажа за счёт раструба и широкого допуска по сечению снижает время работы и вероятность брака.
• Высокая механическая прочность соединения благодаря засечкам и качественной опрессовке.

Ограничения применения

• Не предназначается для однопроволочных (монолитных) проводов - возможна плохая опрессовка и потеря контакта.
• Работает при температурах не выше 75 C; не рекомендован для мест с постоянными перегрузками или нагревом выше этого значения.
• Не следует применять в средах с воздействием растворителей, масел или агрессивных химикатов - ПВХ может разрушаться.
• Запрещено использование с клеммами меньшего диаметра - 10 мм является минимальным требуемым размером.

Примеры использования

• Подключение проводов к клеммам автоматических выключателей в распределительном щите.
• Оконцевание проводов питания на контакторах и тепловых реле в цепях управления станками.
• Монтаж в частотных преобразователях, где важна надёжность и защита от короткого замыкания.
• Электроустановки в пищевой, фармацевтической и других отраслях, где необходима чистота и безопасность соединений.

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - используйте только провода 2,5–6 мм2. Превышение сечения приведёт к слабому контакту.
• Обязательно используйте пресс-клещи с правильной матрицей. Неправильный инструмент может повредить изоляцию или не обеспечить достаточную силу зажима.
• При сборке щита следите, чтобы изоляционная манжета не была задавлена другими элементами - она должна оставаться целой и свободной.
• Желтый цвет изоляции упрощает визуальную идентификацию наконечника среди других - удобно при обслуживании и диагностике.
• Храните наконечники в сухом месте. Длительное воздействие влаги может вызвать коррозию даже лужёной латуни.
