Наконечник кабельный кольцевой ТМЛ-90 с лопаткой под 90град. для жилы 35кв.мм болт М6 (уп.800шт) DKC 2G76C ДКС

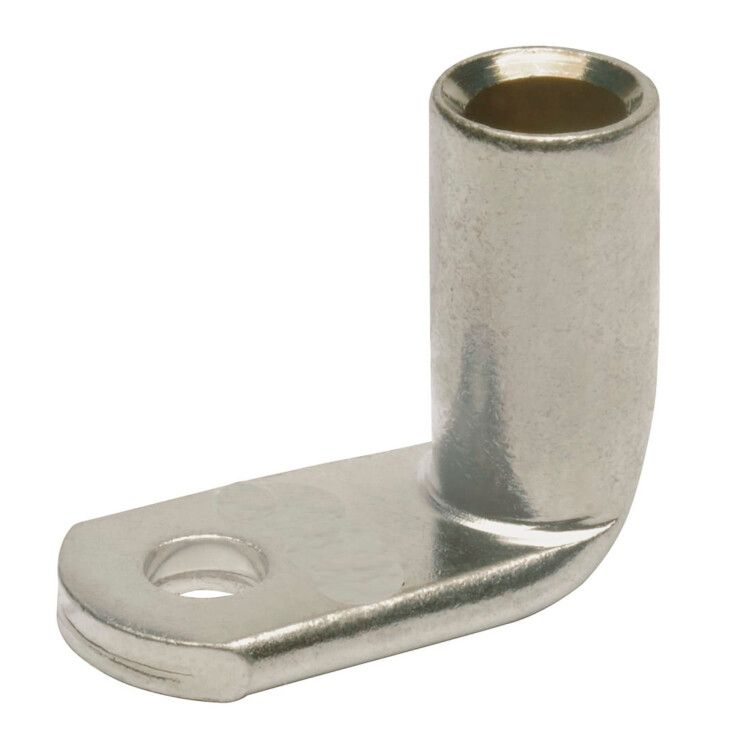

Наконечник кабельный кольцевой с лопаткой под 90 град. для жилы 35 кв.мм под болт М6 (ТМЛ-90) от DKC - это неизолированный металлический наконечник для надёжного соединения медных или алюминиевых проводов с клеммами через опрессовку. Применяется там, где важна компактная сборка и высокая проводимость, например в распределительных щитах, силовых панелях и на оборудовании с ограниченным пространством.

Назначение и область применения

Наконечник ТМЛ-90 предназначен для оконцевания зачищенных жил кабелей сечением 35 мм2 перед их присоединением к болтовым зажимам, шинам или клеммным колодкам. Подходит для работы с медными и алюминиевыми проводами. Угол 90° позволяет направить вывод перпендикулярно оси кабеля - это особенно удобно при плотной укладке в щитах, ящиках или на панелях, где важно минимизировать занимаемую площадь.

Технические характеристики

• Материал: медь М1 - обеспечивает высокую электропроводность и механическую прочность
• Номинальное сечение жилы: 35 мм2
• Размер болта: М6 - совместим с большинством стандартных клемм и зажимов
• Угол лопатки: 90° - позволяет изменить направление контакта без изгиба самого кабеля
• Покрытие: лужёное (с применением висмута) - повышает антикоррозийную стойкость и снижает переходное сопротивление
• Способ монтажа: опрессовка - требует специального инструмента для качественного обжима
• Номинальный ток: до 170 А
• Форма фланца: специальная - обеспечивает равномерное распределение усилия при затяжке
• Смотровое отверстие: есть - позволяет визуально проверить глубину входа жилы после опрессовки

Совместимость и монтаж

Наконечник ТМЛ-90 совместим с любыми клеммами, имеющими болтовые зажимы М6. Для монтажа требуется:

• Зачистить жилу кабеля на длину, соответствующую длине гильзы наконечника
• Использовать пресс-клещи с матрицей, подходящей для сечения 35 мм2
• Проверить через смотровое отверстие - жила должна полностью войти в гильзу, без выступающих проволочек
• Затянуть болт М6 моментом, рекомендованным производителем оборудования (обычно 4–6 Нм)

Не используйте обычные плоскогубцы - они не обеспечивают герметичного и долговечного соединения.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями к неизолированным контактным элементам для силовой электротехники. Лужёное покрытие соответствует нормам по устойчивости к окислению в условиях повышенной влажности. Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.5.5 реализовано на уровне материала и технологии производства, хотя сам продукт не имеет сертификационной маркировки на корпусе.

Преимущества

• Лужёное покрытие снижает риск окисления даже в агрессивных средах - продлевает срок службы соединения
• Угол 90° экономит место внутри щита - позволяет размещать больше кабелей в одном пространстве
• Смотровое отверстие исключает необходимость разборки соединения для проверки качества опрессовки
• Высокая проводимость меди М1 + лудирование = минимальные потери энергии и нагрев
• Стандартный размер М6 - легко заменяем и доступен в любом магазине крепёжа

Ограничения применения

• Не предназначена для изолированного монтажа - требует защиты от случайного прикосновения (например, через изолирующие крышки или кожухи)
• Не подходит для многожильных проводов с очень мягкими жилами - возможен выдавливание меди при опрессовке
• Не использовать в условиях постоянного воздействия открытого огня или температур выше +105 C
• Алюминиевые жилы должны быть предварительно обработаны противокоррозийной пастой - иначе возможно образование оксидов
• Не допускается повторное использование - после демонтажа качество соединения гарантировать нельзя

Примеры использования

• Подключение мощных двигателей к частотному преобразователю
• Присоединение кабелей к шинам в распределительном щите 400 В
• Соединение заземляющего провода с контуром заземления
• Монтаж цепей управления на станках с ЧПУ, где нужна плотная компоновка
• Электрооборудование в пищевой и химической промышленности - благодаря лужёному покрытию устойчив к влаге и пару

Практические советы

• Перед опрессовкой всегда проверяйте соответствие сечения жилы и наконечника - 35 мм2 требуют точного подбора инструмента
• При работе с алюминием используйте пасту типа “Alu-Protect” - она предотвращает окисление в месте контакта
• После установки проверьте затяжку болта - недостаточно затянутый контакт греется, перегрузка приводит к выходу из строя
• Для систем с вибрациями (конвейеры, насосы) дополнительно закрепите кабель хомутиком в 5–10 см от наконечника - чтобы нагрузка не передавалась на контакт
• Храните наконечники в сухом месте - даже лужёные поверхности могут терять эффективность при длительном воздействии влаги
