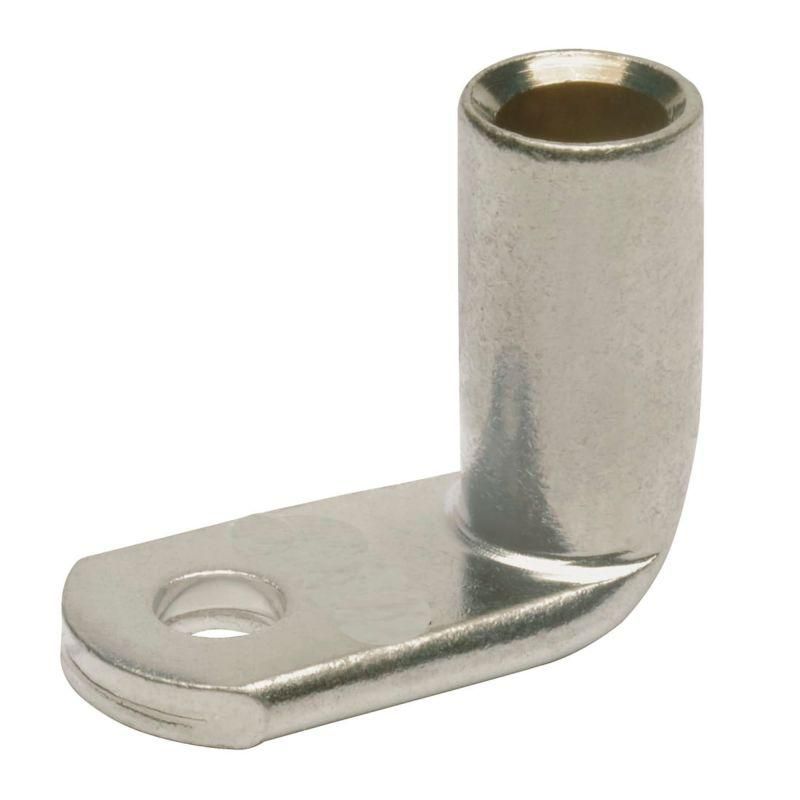

Наконечник кабельный кольцевой ТМЛ-90 с лопаткой под 90град. для жилы 6кв.мм болт М8 (уп.4000шт) DKC 2CT78C ДКС

Наконечник кабельный кольцевой с лопаткой под 90 градусов для жилы 6 кв.мм под болт М8 ТМЛ-90 от бренда DKC (ДКС) - это неизолированный металлический наконечник для надёжного соединения медных или алюминиевых проводов с клеммами через болтовое соединение. Артикул 2ct78c подходит для монтажа в условиях ограниченного пространства благодаря угловому расположению контакта.

Назначение и область применения

Наконечник ТМЛ-90 применяется для оконцевания зачищенных жил кабеля перед присоединением к болтовым зажимам, шинам или клеммным колодкам. Подходит для систем распределения электроэнергии, силовой автоматики, щитового оборудования, станков и конвейеров, где требуется прочное и долговечное соединение. Угол 90° позволяет удобно размещать провода в плотных сборках, особенно там, где доступ к креплению затруднён.

Технические характеристики

• Сечение жилы: 6 мм2
• Размер болта: М8
• Угол изгиба лопатки: 90°
• Материал: медь М1
• Покрытие: лужение с применением висмута
• Номинальный ток: 50 А
• Тип: неизолированный, под опрессовку
• Конструкция: смотровое отверстие для проверки запрессовки

Совместимость и монтаж

Наконечник совместим с любыми медными или алюминиевыми однопроволочными и многопроволочными жилами сечением 6 мм2. Для установки необходимо:

• Зачистить изоляцию с жилы на длину, соответствующую глубине гильзы наконечника;
• Вставить жилу до упора в гильзу;
• Обжать специальным прессом с матрицей, подходящей для сечения 6 мм2;
• Проверить качество обжатия через смотровое отверстие - металл жилы должен быть виден внутри, без просветов.

Гнутая лопатка фиксируется на болте М8 с шайбой и гайкой. Не используйте самонарезающие болты - они повредят мягкую медь.

Безопасность и стандарты

Изготовлен из меди М1 согласно ГОСТ 859, что обеспечивает высокую электропроводность и термостойкость. Лужение с висмутом соответствует требованиям к антикоррозийной защите в условиях повышенной влажности. Продукт не имеет собственной изоляции - требует защиты от случайного замыкания в процессе эксплуатации.

Преимущества

• Угол 90° экономит место в щитах и корпусах, позволяя укладывать несколько проводов рядом без перегибов;
• Смотровое отверстие даёт визуальный контроль качества обжатия - снижает риск плохого контакта;
• Лужение с висмутом улучшает контактное сопротивление и защищает от окисления даже при длительной работе;
• Высокая механическая прочность при нагрузке на болт М8 - выдерживает вибрации и частые демонтажи.

Ограничения применения

• Не предназначена для работы с жилами меньшим сечением - возможен выход провода из гильзы и потеря контакта;
• Не подходит для алюминиевых жил с напряжением выше 1 кВ - требуется специальная подготовка поверхности;
• Не использовать в средах с постоянным воздействием открытого пламени или температурой свыше +105 C;
• Требуется обязательная изоляция других частей соединения - сам наконечник не изолирован.

Примеры использования

• Подключение входных кабелей к главному рубильнику в распределительном щите;
• Фиксация заземляющих проводников к шине PE в промышленных щитах;
• Присоединение кабелей к клеммам двигателей, преобразователей частоты или пускателей;
• Монтаж в тесных ящиках, где невозможно разместить прямой наконечник из-за соседних элементов.

Практические советы

• Перед обжатием убедитесь, что жила полностью вошла в гильзу - проверьте по смотровому отверстию.
• Выбирайте пресс с матрицей, точно соответствующей сечению 6 мм2 - недожим или пережим снижают срок службы.
• При использовании в агрессивных средах (высокая влажность, химические пары) регулярно осматривайте места соединений на наличие потемнения или налёта.
• Не допускайте перекоса лопатки при закручивании болта - он должен лежать ровно на клемме, иначе контакт будет нестабильным.
• Артикул 2ct78c и модель ТМЛ-90 от DKC (ДКС) - один и тот же продукт; при заказе указывайте любой из них.
