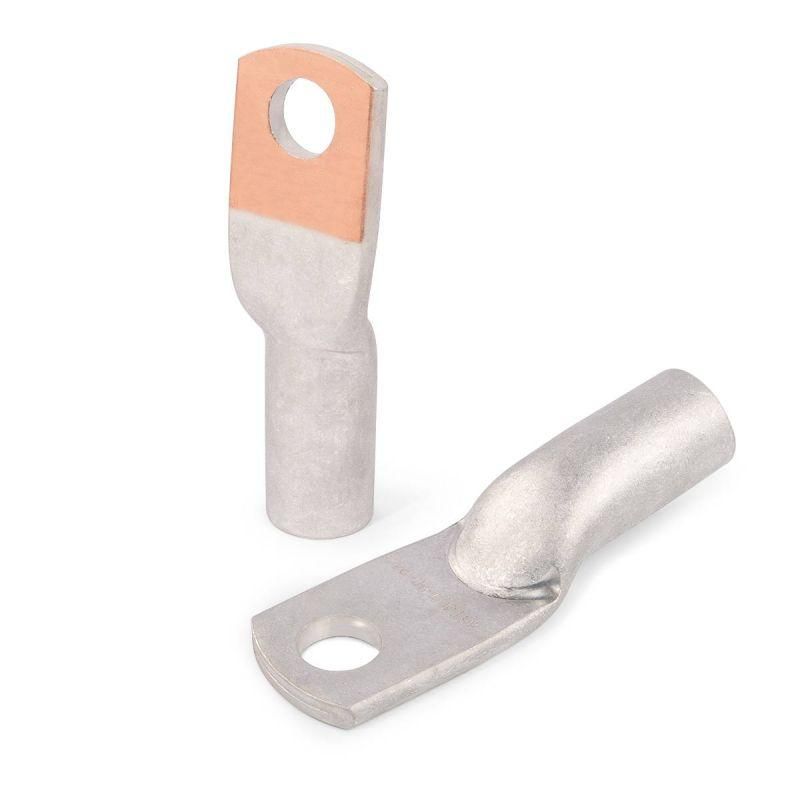

Наконечник кабельный ТАМ(н) 300-20-24 алюмомедн. КВТ 89501

Наконечник кабельный алюмомедный ТАМ(н) 300-20-24 от КВТ предназначен для надёжного соединения алюминиевых кабелей с медными шинами и клеммами. Благодаря комбинированной конструкции он решает проблему электрохимической коррозии при контакте алюминия и меди, обеспечивая долговечное и безопасное соединение.

Назначение и область применения

Наконечник кабельный алюмомедный ТАМ(н) 300-20-24 используется для оконцевания алюминиевых проводов и кабелей сечением 300 мм2 перед подключением к медным элементам: шинам распределительных щитов, клеммам автоматических выключателей, трансформаторам, силовым контактам. Применяется в энергетике, промышленном оборудовании, на объектах ЖКХ и транспорта, где требуется переход от алюминиевой жилы к медному контакту.

Технические характеристики

• Сечение кабеля: 300 мм2
• Диаметр отверстия под болт: 20 мм
• Общая длина: соответствует ГОСТ 9581
• Материал основы: алюминий марки АД1 (электротехнический, высокой чистоты)
• Контактная часть: медное покрытие, нанесённое газодинамическим напылением
• Форма: круглая, для однопроволочных и многожильных кабелей

Совместимость и монтаж

Наконечник кабельный алюмомедный ТАМ(н) 300-20-24 совместим с пресс-клещами для опрессовки кабелей сечением до 300 мм2. Для секторных жил рекомендуется предварительно скруглить их набором матриц НМ-300 С от КВТ - это улучшает плотность контакта и снижает риск повреждения покрытия при опрессовке. Убедитесь, что диаметр болта или зажима соответствует 20 мм. Не используйте механические инструменты, создающие изгибы или перекосы - это может нарушить целостность медного слоя.

Безопасность и стандарты

Конструкция наконечника соответствует требованиям европейских норм по безопасности и надёжности соединений. Произведён в соответствии с ГОСТ 9581, который регламентирует геометрию и размеры алюмомедных наконечников. Медное покрытие защищает от окисления алюминия и исключает образование гальванопары при контакте с медью, что повышает срок службы соединения.

Преимущества

• Газодинамическое напыление меди обеспечивает равномерное, прочное и тонкое покрытие без сварки - сохраняет структуру алюминия и не создаёт термических напряжений
• Исключает коррозию на границе алюминий–медь благодаря сплошному медному слою
• Соответствие ГОСТ 9581 гарантирует точную посадку на стандартные клеммы и болты
• Высокая проводимость: медный слой снижает переходное сопротивление, сравнимое с полностью медным наконечником

Ограничения применения

Не применяйте наконечник кабельный алюмомедный ТАМ(н) 300-20-24 для кабелей сечением менее 300 мм2 - возможна плохая фиксация и перегрев. Не допускается использование в условиях постоянного воздействия агрессивных химикатов, солевых растворов или повышенной влажности без дополнительной защиты. Не подходит для многократных разъединений - рассчитан на стационарное соединение.

Примеры использования

• Подключение алюминиевого кабеля 300 мм2 к медной шине в распределительном щите 10 кВ
• Соединение алюминиевого провода с клеммой силового трансформатора
• Присоединение кабеля к выводу автомата или рубильника в промышленной установке
• Замена старых алюминиевых наконечников на более надёжные при модернизации электросетей

Практические советы

• Перед опрессовкой проверьте соответствие диаметра жилы и внутреннего канала наконечника - не допускайте свободного хода
• Используйте только подходящую матрицу НМ-300 С от КВТ для скругления секторных жил - это увеличивает площадь контакта
• После опрессовки осмотрите место соединения: медное покрытие должно быть целым, без трещин и отслоений
• Затягивайте болт усилием, указанным в документации оборудования - переусилие может деформировать алюминиевую основу
• Храните наконечники в сухом месте - даже с медным покрытием алюминий чувствителен к влаге при длительном воздействии
