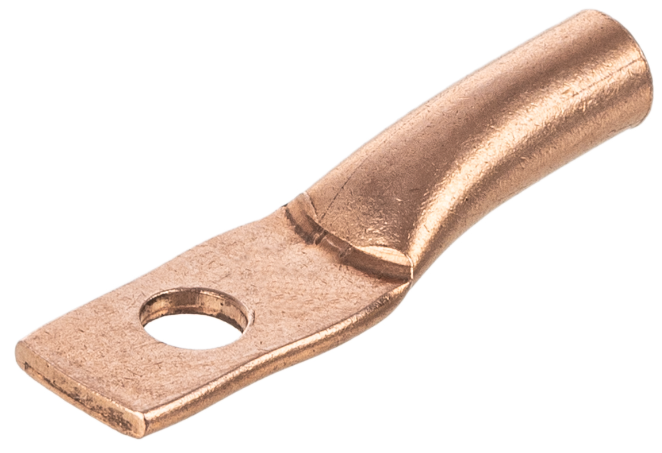

Наконечник кабельный ТМ 25-6-7 медный ГОСТ 7386-80 | Б0062569 ЭРА

Наконечник кабельный ТМ 25-6-7 медный ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных жил сечением 25 мм2 и последующего подключения к шинам и клеммам оборудования. Артикул б0062569 соответствует требованиям ГОСТ 7386-80 и подходит для работы в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник кабельный ТМ 25-6-7 медный ГОСТ 7386-80 используется для оконцевания однопроволочных и многопроволочных медных жил сечением 25 мм2. Применяется для соединения кабелей с медными шинами, клеммами автоматических выключателей, контакторов, трансформаторов и других электротехнических устройств. Подходит для установки в распределительных щитах, на подстанциях, в промышленном оборудовании и энергообъектах с напряжением до 35 кВ.

Технические характеристики

• Материал: медь марки М2 - обеспечивает высокую электропроводность и устойчивость к нагреву
• Поперечное сечение: 25 мм2 - рассчитан на токи до 140 А (при температуре +30C, согласно ГОСТ)
• Размер резьбы: M6 - совместим с болтами и гайками диаметром 6 мм
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке
• Угол соединения: прямолинейный - позволяет прокладывать кабель вдоль поверхности без изгиба
• Защитное покрытие: лужёный - предотвращает окисление меди, снижает переходное сопротивление
• Класс проводника: несколько - подходит для однопроволочных и многопроволочных жил
• Количество монтажных отверстий: одно - для фиксации одним болтом
• Исполнение: УХЛ3 - допускает работу при температуре от −40C до +40C и в условиях повышенной влажности

Совместимость и монтаж

Наконечник ТМ 25-6-7 медный ГОСТ 7386-80 требует обязательного обжима специальным инструментом - hydraulic или механическими клещами с матрицей для сечений 16–35 мм2. Обжим должен выполняться без повреждения изоляции кабеля. После обжима проверьте прочность соединения: попытка вытянуть жилу должна вызвать деформацию самого наконечника, а не его отрыв. Диаметр отверстия под болт M6 соответствует стандартному зазору для крепления на шины и клеммы.

Безопасность и стандарты

Производится в соответствии с ГОСТ 7386-80 - нормой, регламентирующей форму, размеры, материалы и методы испытаний силовых наконечников. Лужёное покрытие снижает риск коррозии и увеличивает срок службы в условиях влажности. Климатическое исполнение УХЛ3 гарантирует работоспособность в закрытых помещениях с умеренным климатом, включая промышленные объекты и подземные камеры.

Преимущества

• Высокая теплопроводность меди минимизирует потери мощности и перегрев
• Лужёная поверхность улучшает контакт с клеммами и защищает от окисления
• Прямолинейная форма удобна для компактной укладки в плотных распределительных щитах
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ
• Поддержка нескольких классов проводников - универсальность для различных типов кабелей

Ограничения применения

• Не предназначена для алюминиевых жил - использование с алюминием вызывает электрохимическую коррозию
• Не рекомендовано применение вне климатического исполнения УХЛ3 - при температурах ниже −40C или выше +40C возможна потеря герметичности соединения
• Запрещено использование без обжима - просто вставлять жилу в наконечник и затягивать болтом нельзя - это создаёт опасность нагрева и возгорания
• Не подходит для частых демонтажей - многократные разборки снижают надёжность контакта

Примеры использования

• Подключение кабеля 25 мм2 к шине PE в распределительном щите 10/0,4 кВ
• Присоединение медного провода к выходу автомата в цепи питания насосной станции
• Крепление кабеля к клемме преобразователя частоты с выводом M6
• Обжим жилы в системе освещения промзоны с напряжением 35 кВ

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри ухудшает контакт
• Выбирайте обжимные клещи с матрицей, помеченной как “25 мм2” - некорректный инструмент приведёт к плохому соединению
• Проверяйте посадочный диаметр отверстия M6 перед монтажом - он должен свободно проходить через клемму, но не быть слишком большим
• После монтажа протестируйте соединение термокамерой или инфракрасным термометром - перегрев указывает на плохой контакт
• Храните наконечники в сухом месте - даже лужёные изделия могут окисляться при длительном воздействии влаги
