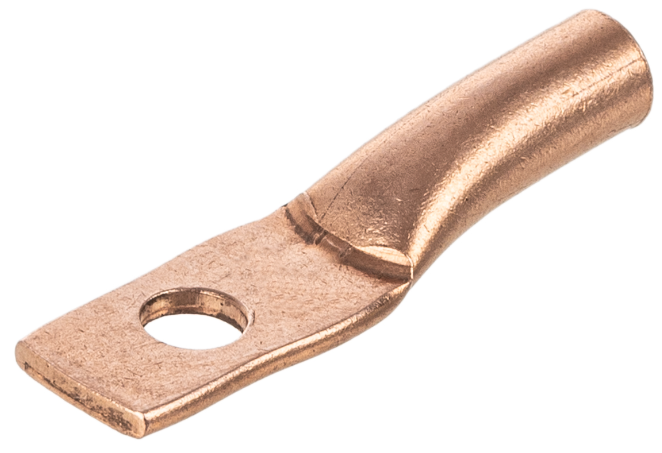

Наконечник кабельный ТМ 4-5-3 медный ГОСТ 7386-80 | Б0062563 ЭРА

Наконечник кабельный медный ТМ 4-5-3 ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных жил сечением 4 мм2. Этот наконечник обеспечивает прочное и долговечное соединение с шинами и клеммами, особенно в условиях повышенной влажности благодаря лужёному покрытию.

Назначение и область применения

Наконечник кабельный медный ТМ 4-5-3 ГОСТ 7386-80 используется для оконцевания однопроволочных и многопроволочных медных жил сечением 4 мм2. Применяется для присоединения кабелей к медным шинам, клеммным колодкам, автоматическим выключателям, контакторам и другим электротехническим устройствам. Подходит для установки в распределительных щитах, на станках, в системах управления и силовых цепях до 35 кВ.

Технические характеристики

• Номинальное сечение проводника: 4 мм2
• Материал: медь марки М2
• Диаметр отверстия: 4 мм
• Форма контактной площадки: кольцевая
• Тип: наконечник кабельный
• Угол соединения: прямолинейный
• Способ монтажа: универсальный (обжим)
• Защитное покрытие: лужёное
• Количество монтажных отверстий: 1
• Класс проводника: совместим с несколькими типами жил (однопроволочные и многопроволочные)
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник ТМ 4-5-3 рассчитан на обжим с помощью специального инструмента - клещей с матрицей под диаметр 4 мм и сечение 4 мм2. Обжим должен выполняться равномерно, чтобы избежать повреждения меди и обеспечить минимальное переходное сопротивление. Отверстие диаметром 4 мм позволяет закрепить наконечник болтом M4. Совместим с медными шинами и клеммами того же класса. Не рекомендуется применять с алюминиевыми или комбинированными контактами без переходных элементов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80, который регламентирует геометрию, механическую прочность и электропроводность наконечников. Лужёное покрытие снижает риск окисления и улучшает контактную стойкость в средах с высокой влажностью. Климатическое исполнение УХЛ3 допускает эксплуатацию в помещениях с умеренным и холодным климатом, в том числе с возможностью конденсации влаги.

Преимущества

• Высокая электропроводность за счёт чистой меди марки М2
• Лужёное покрытие предотвращает окисление и продлевает срок службы контакта
• Кольцевая форма контактной площадки обеспечивает равномерное распределение усилия при затяжке
• Соответствие ГОСТ 7386-80 гарантирует взаимозаменяемость с другими изделиями этого стандарта
• Универсальность монтажа - подходит для большинства распространённых клемм и шин

Ограничения применения

• Не предназначена для работы с алюминиевыми жилами - требуется использование алюминиевых наконечников
• Не следует применять в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Запрещено использовать без обжима - просто вставлять жилу в отверстие недостаточно для надёжного контакта
• Не рекомендовано для частых демонтажей - после нескольких обжимов возможно деформирование металла

Примеры использования

• Подключение медного кабеля ВВГнг 3×4 к клемме автомата в распределительном щите
• Присоединение жилы к медной шине заземления в промышленном оборудовании
• Оконцевание контрольных проводов в пульте управления станком
• Монтаж силового кабеля на выходе трансформатора с медными выводами

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри ухудшает контакт
• Выбирайте обжимные клещи с матрицей, соответствующей сечению 4 мм2 и диаметру отверстия 4 мм
• Проверьте плотность обжима: после сжатия металл должен полностью заполнить втулку, без зазоров
• При использовании в сырых помещениях проверяйте состояние лужёного слоя - при появлении потемнений замените наконечник
• При сборке щита соблюдайте момент затяжки болта M4 - обычно 0,8–1,2 Нм, чтобы не перегрузить контакт
