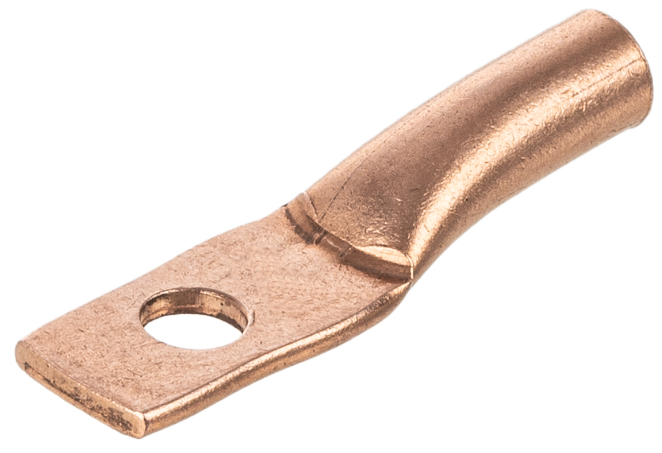

Наконечник кабельный ТМ 16-8-6 медный ГОСТ 7386-80 | Б0062534 ЭРА

Наконечник кабельный ТМ 16-8-6 медный ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных жил сечением 16 мм2 и последующего подключения к болтовым соединениям с резьбой М8. Этот наконечник обеспечивает прочный электрический контакт и механическую фиксацию в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник ТМ 16-8-6 медный ГОСТ 7386-80 используется для подготовки концов медных кабелей и проводов к подключению на шины, зажимы и выводы оборудования. Применяется в распределительных устройствах, щитах, трансформаторах, выключателях и других аппаратах высокой мощности. Подходит для систем напряжением до 35 кВ, где требуется надёжная передача тока и устойчивость к вибрациям.

Технические характеристики

• Материал: медь марки М2 - обеспечивает высокую электропроводность и термическую стабильность;
• Поперечное сечение: 16 мм2 - соответствует жилам кабелей этого сечения;
• Резьба: М8 - совместима с болтами и гайками стандартного метрического размера;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки;
• Угол соединения: прямолинейный - позволяет прокладывать кабель вдоль поверхности без изгибов;
• Защитное покрытие: лужёное - снижает окисление меди, увеличивает срок службы в условиях повышенной влажности;
• Количество монтажных отверстий: одно - для одиночного болтового соединения;
• Стандарт: ГОСТ 7386-80 - гарантирует соответствие требованиям к размерам и качеству изготовления.

Совместимость и монтаж

Наконечник ТМ 16-8-6 медный ГОСТ 7386-80 требует обязательного обжима специальным инструментом - hydraulic или рычажным прессом с матрицей под сечение 16 мм2. Обжим должен быть выполнен плотно, без повреждений изоляции и с соблюдением глубины входа в трубчатую часть наконечника. После обжима проверьте герметичность контакта - между медью и жилой не должно быть люфта. Кабель должен быть зачищен точно на длину втулки наконечника - слишком длинная зачистка снижает механическую прочность соединения.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 7386-80, что подтверждает соответствие требованиям к электрической прочности, механической устойчивости и температурному режиму работы. Лужёное покрытие предотвращает образование оксидов, которые могут вызвать перегрев. Соответствует нормам безопасности для установки в электроустановках до 35 кВ. Не рекомендовано применение без обжима - контакт с зажимом через просто вставленную жилу недопустим.

Преимущества

• Высокая проводимость благодаря материалу - медь М2;
• Лужёное покрытие замедляет коррозию, особенно важно в помещениях с повышенной влажностью;
• Прямолинейная форма удобна для компактной укладки в шкафах и распределительных устройствах;
• Кольцевая контактная площадка обеспечивает равномерное давление при затяжке болтом - снижает риск деформации;
• Соответствие ГОСТу гарантирует взаимозаменяемость с другими изделиями этой категории.

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов - только для медных жил сечением 16 мм2;
• Не допускается использование без обжима - контакт будет нестабильным и опасным;
• Не рекомендуется для частых демонтажей - после нескольких разборок резьба М8 может износиться;
• Климатическое исполнение УХЛ3 - работает при температуре от -60C до +40C; не подходит для открытого монтажа в экстремальных условиях без защиты;
• Не следует применять в средах с агрессивными химическими веществами - даже лужённое покрытие имеет ограниченную стойкость.

Примеры использования

• Подключение медного кабеля ВВГнг-Ls 3×16 к шине PE в распределительном щите;
• Присоединение выходных кабелей силового трансформатора к выводам автоматического выключателя;
• Заземление металлических корпусов оборудования через медную шину с болтовым соединением М8;
• Обустройство контура заземления в промышленных цехах с использованием медных проводников.

Практические советы

• Перед обжимом обязательно зачистите жилу на длину втулки наконечника - используйте специальный инструмент, чтобы не повредить проводник;
• Выбирайте обжимной инструмент с матрицей, подходящей именно для 16 мм2 - некорректный инструмент приведёт к плохому контакту;
• Проверяйте посадочный диаметр резьбы М8 - он должен свободно проходить через отверстие в шине или клемме без усилия;
• После монтажа протестируйте соединение тепловизором или измерителем переходного сопротивления - нагрев указывает на плохой контакт;
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать потемнение и потерю качества.
