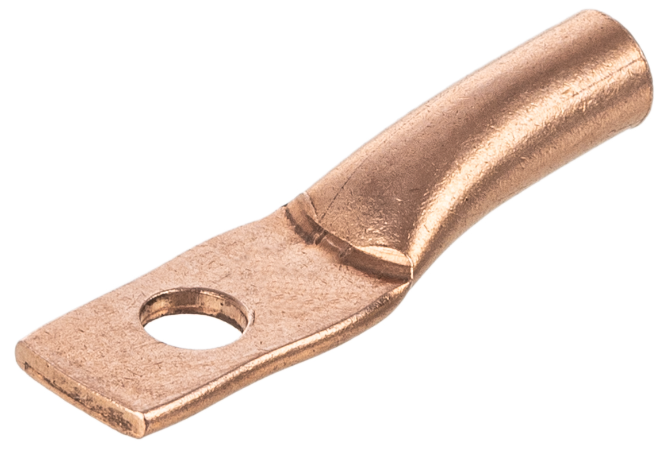

Наконечник кабельный ТМ 150-12-19 медный ГОСТ 7386-80 | Б0062590 ЭРА

Наконечник кабельный ТМ 150-12-19 медный ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных жил сечением до 150 мм2 и последующего подключения к шинам и зажимам оборудования. Этот наконечник соответствует требованиям ГОСТ 7386-80 и широко применяется в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник кабельный ТМ 150-12-19 медный ГОСТ 7386-80 используется для оконцевания однопроволочных и многопроволочных медных жил сечением 150 мм2. Он обеспечивает прочное и низкоомное соединение между кабелем и контактными элементами - шинами, клеммами, выводами автоматических выключателей, трансформаторов, распределительных щитов и другого силового оборудования. Применяется в энергетике, на промышленных объектах, в системах питания станков, конвейеров, подстанций и других установках с высокими токовыми нагрузками.

Технические характеристики

• Номинальное сечение проводника: 150 мм2
• Материал: медь марки М2
• Диаметр отверстия: 12 мм
• Форма контактной площадки: кольцевая
• Защитное покрытие: лужёное (припой оловом для защиты от окисления)
• Тип: наконечник кабельный
• Угол соединения: прямолинейный
• Количество монтажных отверстий: 1 шт.
• Класс проводника: совместим с несколькими типами жил (однопроволочные и многопроволочные)
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник ТМ 150-12-19 медный ГОСТ 7386-80 устанавливается с помощью специального гидравлического или механического обжимного инструмента, подходящего для сечений 150 мм2 и диаметра отверстия 12 мм. Обжим должен выполняться строго по технологии: сначала - на трубчатую часть наконечника, затем - на изоляцию кабеля (если предусмотрено). Не допускается использование плоскогубцев или обычных клещей - это приведёт к плохому контакту и перегреву. Диаметр отверстия 12 мм позволяет фиксировать наконечник болтом M12. Учитывайте, что посадочная площадка имеет кольцевую форму - она рассчитана на равномерную передачу усилия при затяжке.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует геометрию, материалы и методы испытаний наконечников для силовых кабелей. Лужёное покрытие снижает риск окисления меди, особенно в условиях повышенной влажности. Климатическое исполнение УХЛ3 позволяет применять наконечник в помещениях с умеренным и холодным климатом, в том числе с возможностью конденсации влаги. Соответствие стандарту гарантирует безопасность при работе с напряжением до 35 кВ.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М2
• Лужёное покрытие защищает от коррозии и продлевает срок службы
• Кольцевая форма контактной площадки обеспечивает равномерное распределение давления при затяжке
• Совместимость с различными типами медных жил - однопроволочными и многопроволочными
• Готовый к использованию продукт, сертифицированный по ГОСТ 7386-80

Ограничения применения

• Не предназначена для работы с алюминиевыми жилами - требуется другой тип наконечника
• Не рекомендуется использовать вне помещений без дополнительной защиты от осадков и прямого UV-излучения
• Работает только при температуре окружающей среды от -40C до +40C (климат УХЛ3)
• Обжим требует профессионального инструмента; неквалифицированный монтаж повышает риск нагрева и отказа
• Максимальное сечение жилы - 150 мм2; для более крупных проводников (до 185 мм2) необходим другой вариант наконечника

Примеры использования

• Подключение медного кабеля 150 мм2 к шине в распределительном щите 10(35) кВ
• Присоединение кабеля к выходному терминалу трансформатора
• Запитка мощного двигателя через клеммную колодку
• Монтаж заземляющего проводника в промышленной электроустановке

Практические советы

• Перед обжимом проверьте соответствие диаметра отверстия (12 мм) выбранному болту - он должен входить свободно, без люфта
• При работе с многожильным кабелем используйте наконечник с внутренними канавками - они лучше удерживают провода
• После монтажа проверьте качество обжима: попробуйте слегка потянуть кабель - он не должен выскальзывать
• Для длительной эксплуатации в сыром воздухе периодически осматривайте место соединения на наличие следов окисления
• Наконечник ТМ 150-12-19 медный ГОСТ 7386-80 от ЭРА совместим с большинством промышленных обжимных клещей - убедитесь, что матрица подходит именно для этого типа и сечения
