Наконечник кабельный ТМЛ 150-10-19 - 89406 КВТ

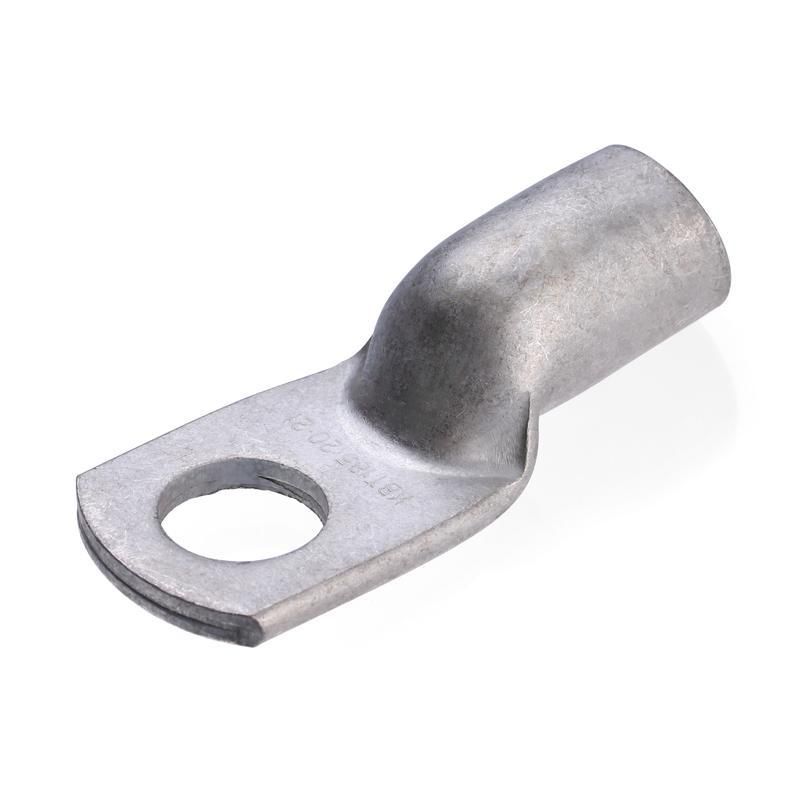

Наконечник кабельный медный луженый ТМЛ 150-10-19 (25 штук в упаковке) КВТ предназначен для надежного оконцевания медных кабелей сечением 150 мм2 методом опрессовки. Этот компонент обеспечивает прочное и долговечное соединение в силовых цепях, особенно там, где важна устойчивость к коррозии. Бренд КВТ - единственный российский производитель, выпускающий полный спектр наконечников по ГОСТ 7386-80, включая модель ТМЛ 150-10-19.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ 150-10-19 (25 штук в упаковке) КВТ используется для оконцевания многожильных медных кабелей и проводов перед подключением к болтовым зажимам, коммутационным аппаратам, шинам и другим элементам распределительных устройств. Подходит для установки в силовых щитах, трансформаторных подстанциях, промышленных станках, конвейерах и других системах с токами до 1000 А. Применяется в условиях повышенной влажности, агрессивной среды и при необходимости длительной эксплуатации без обслуживания.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокая проводимость, минимальные потери энергии.
• Поперечное сечение кабеля: 150 мм2 - соответствует кабелям с большим токовым нагрузочным потенциалом.
• Размер резьбы: M10 - совместим с болтами диаметром 10 мм, стандартными для силовой арматуры.
• Покрытие: Луженое - электролитическое нанесение олова с добавками висмута, обеспечивающее антикоррозийную защиту (климатическое исполнение Т2).
• Форма контактной площадки: Кольцевая - равномерное распределение усилия при затяжке, снижает риск деформации контакта.
• Угол соединения: Прямолинейный - удобен для прямых проходов в шинах и клеммах без изгибов.
• Класс проводника: Несколько - совместим с кабелями 5–6 класса гибкости; для 2–3 класса требуется подбор по таблице.
• Количество монтажных отверстий: Одно - позволяет использовать один болт для фиксации.
• Рабочее напряжение: До 35 кВ - допустимо применение в высоковольтных сетях.
• Количество в упаковке: 25 штук - оптимально для крупных проектов и запаса на объекте.

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ 150-10-19 (25 штук в упаковке) КВТ требует обязательной опрессовки специальным прессом. Для этого используются матрицы MW-образной формы, разработанные КВТ и совместимые с гидравлическими прессами бренда. Хвостовик рассчитан на кабели 5–6 класса гибкости. Если применяется жила 2–3 класса гибкости (например, однопроволочные), необходимо сверить размеры по таблице совместимости - иначе возможен перегрев или плохой контакт. Перед монтажом обязательно снимите фаску с жилы: технология производства предусматривает предварительную галтовку, что упрощает введение жилы внутрь наконечника.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80. Производство проходит контроль качества на всех этапах: от штамповки до термической обработки. Луженое покрытие выполнено по технологии, обеспечивающей безопасность при работе с напряжением до 35 кВ. Штампованная маркировка на каждом наконечнике содержит типоразмер и логотип КВТ - это гарантирует подлинность и возможность трассировки изделия в случае проверки.

Преимущества

• Антикоррозийное лужение с висмутом - значительно дольше сохраняет проводимость контакта по сравнению с обычным блестящим оловом.
• Отжиг после штамповки - повышает пластичность меди, делает наконечник менее хрупким при монтаже.
• Галтовка и снятие фаски - исключают заусенцы, которые могут повредить изоляцию кабеля.
• Полный цикл производства в одном месте - от инструментов до готовых изделий, что обеспечивает точность и стабильность качества.
• Поддержка всей линейки типоразмеров - можно легко найти аналоги и заменители для других сечений (например, ТМЛ 120-10-17 или ТМЛ 240-12-24).

Ограничения применения

Не предназначена для работы с алюминиевыми кабелями - материал медный, и использование с алюминием вызывает электрохимическую коррозию. Не следует применять без опрессовки - просто закручивание болтом через наконечник без сжатия металла приведёт к нагреву и выходу из строя. Также не рекомендуется использовать с кабелями меньшего сечения (менее 120 мм2), так как это нарушит механическую и тепловую стабильность соединения. Для жил 2–3 класса гибкости необходим точный подбор по таблице - иначе возможен люфт и перегрев.

Примеры использования

• Подключение мощных кабелей от трансформатора к распределительному щиту 10 кВ.
• Завершение медных шин в промышленных цехах с частыми включениями/выключениями оборудования.
• Монтаж заземления в подземных камерах с высокой влажностью - благодаря лужению не образуется оксидная плёнка.
• Соединение кабелей в системах автоматизации на конвейерах, где требуется надёжность и минимизация техобслуживания.

Практические советы

• Выбирая наконечник кабельный медный луженый ТМЛ 150-10-19 (25 штук в упаковке) КВТ, всегда проверяйте соответствие сечения кабеля - 150 мм2 - и класс гибкости жилы.
• Для опрессовки используйте только матрицы MW-образной формы, рекомендованные КВТ - другие могут деформировать наконечник.
• Перед монтажом протестируйте плотность посадки жилы: она должна входить свободно, без усилия. Если есть трудности - проверьте фаску и галтовку.
• Храните наконечники в сухом помещении - хотя покрытие защищает от коррозии, длительное воздействие влаги может снизить срок службы.
• При больших объемах работ заказывайте сразу несколько упаковок - 25 штук достаточно для одного объекта, но запас нужен на случай брака или ошибки монтажа.
