Наконечник кабельный ТМЛ 4-8-3 - 89401 КВТ

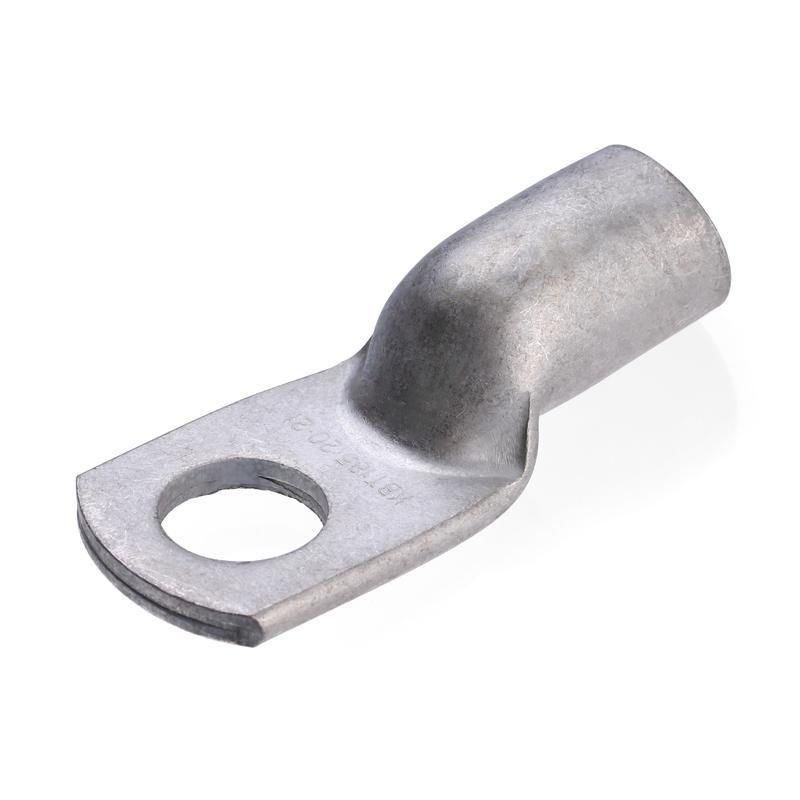

Наконечник кабельный медный луженый ТМЛ 4-8-3 (100 шт/упак) КВТ предназначен для надежного оконцевания медных жил сечением 4 мм2 через опрессовку. Этот элемент используется в силовых и распределительных электроустановках, где важна долговечность контакта и устойчивость к коррозии. Бренд КВТ обеспечивает соответствие всем требованиям ГОСТ 7386-80, а артикул 89401 указывает на конкретный типоразмер в линейке наконечников.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ 4-8-3 (100 шт/упак) КВТ применяется для создания прочных и долговечных электрических соединений между медным проводом и болтовым зажимом. Подходит для работы с кабелями и проводами, имеющими однопроволочную или многопроволочную жилу. Часто используется в щитовых устройствах, трансформаторах, двигателях, коммутационных аппаратах и на промышленных объектах с повышенными требованиями к надежности контакта.

Технические характеристики

• Поперечное сечение проводника: 4 мм2 - соответствует жилам с таким сечением, включая провода 2–3 класса гибкости (при использовании таблицы подбора);
• Метрический размер резьбы: M8 - позволяет использовать с болтом или винтом диаметром 8 мм;
• Материал: медь марки М2 - высокая электропроводность и механическая прочность;
• Покрытие: луженое (электролитическое, с добавками висмута) - предотвращает окисление и снижает переходное сопротивление;
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке;
• Угол соединения: прямолинейный - удобен для компактной сборки и прямых маршрутов кабелей;
• Количество монтажных отверстий: 1 - одно болтовое соединение;
• Рабочее напряжение: до 35 кВ - допустимо применение в средневольтных сетях;
• Климатическое исполнение: Т2 - устойчив к влажному воздуху и температурным колебаниям в закрытых помещениях;
• Количество в упаковке: 100 штук - оптимально для крупных проектов и запасов на складе.

Совместимость и монтаж

Наконечник ТМЛ 4-8-3 (100 шт/упак) КВТ совместим с гильзами и инструментом того же производителя. Для качественной опрессовки требуется использование матриц MW-образной формы, специально разработанных для продуктов КВТ. Эти матрицы обеспечивают плотное и равномерное деформирование хвостовика без повреждения меди. Прессование выполняется гидравлическим прессом - ручным или автоматическим. Хвостовик рассчитан на кабели 5–6 класса гибкости; для жил 2–3 класса необходимо сверяться с таблицей подбора размеров, чтобы избежать перегрузки или слабой фиксации. Перед установкой обязательно снимите фаску с жилы - это облегчает введение провода внутрь наконечника и исключает риск пореза.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80 - основному нормативу для кабельных наконечников в РФ. Производство проходит контроль качества на всех этапах: от сырья до финишной проверки. Луженое покрытие выполнено по технологии, обеспечивающей безопасную работу при рабочих напряжениях до 35 кВ. Все изделия имеют штампованную маркировку типа и бренда - это гарантирует подлинность и возможность трассировки.

Преимущества

• Электролитическое лужение с висмутом - значительно лучше защиты, чем обычное блестящее олово, используемое в недорогих аналогах;
• Отжиг после штамповки - повышает пластичность меди, делая наконечник менее хрупким при монтаже;
• Галтовка и снятие фаски - исключают острые края, которые могут повредить изоляцию или вызвать травмы;
• Полная линейка типоразмеров - КВТ является единственным российским производителем, выпускающим весь спектр наконечников по ГОСТ;
• Стандартизированная форма - обеспечивает взаимозаменяемость с другими изделиями, соответствующими тому же стандарту.

Ограничения применения

• Не предназначена для алюминиевых проводов - материал меди несовместим с алюминием без переходных соединений;
• Не рекомендуется для открытых внешних установок без дополнительной герметизации - хотя покрытие устойчиво к влаге, длительное воздействие осадков требует защиты;
• Не следует использовать с болтами меньшего диаметра - M8 требует точного соответствия резьбы, иначе возможен люфт и нагрев;
• Запрещается повторное использование после демонтажа - опрессовка изменяет форму металла, и повторное сжатие снижает надежность контакта.

Примеры использования

• Подключение медного кабеля 4 мм2 к клемме автомата в распределительном щите;
• Присоединение жилы к выводу двигателя переменного тока мощностью до 3 кВт;
• Создание надежного заземления на промышленном оборудовании;
• Монтаж силового кабеля в системах управления станками и конвейерами;
• Замена старых наконечников в энергоблоках при модернизации оборудования.

Практические советы

• Перед опрессовкой проверьте, что жила полностью вошла в трубчатую часть наконечника - не должно быть выступающих проволочек;
• Выбирайте матрицу по маркировке на прессе - для ТМЛ 4-8-3 нужна именно MW-матрица, подходящая под ГОСТ;
• Если работаете с жилой 2–3 класса гибкости, сверьтесь с таблицей подбора КВТ - сечение 4 мм2 может потребовать наконечника другого размера;
• Храните упаковку в сухом месте - даже луженое покрытие может терять эффективность при постоянной влажности;
• Для массовой работы используйте наборы с несколькими типоразмерами - КВТ предлагает более 85 наименований в одной серии.
