Наконечник кабельный ТМЛ 70-8-13 - 89404 КВТ

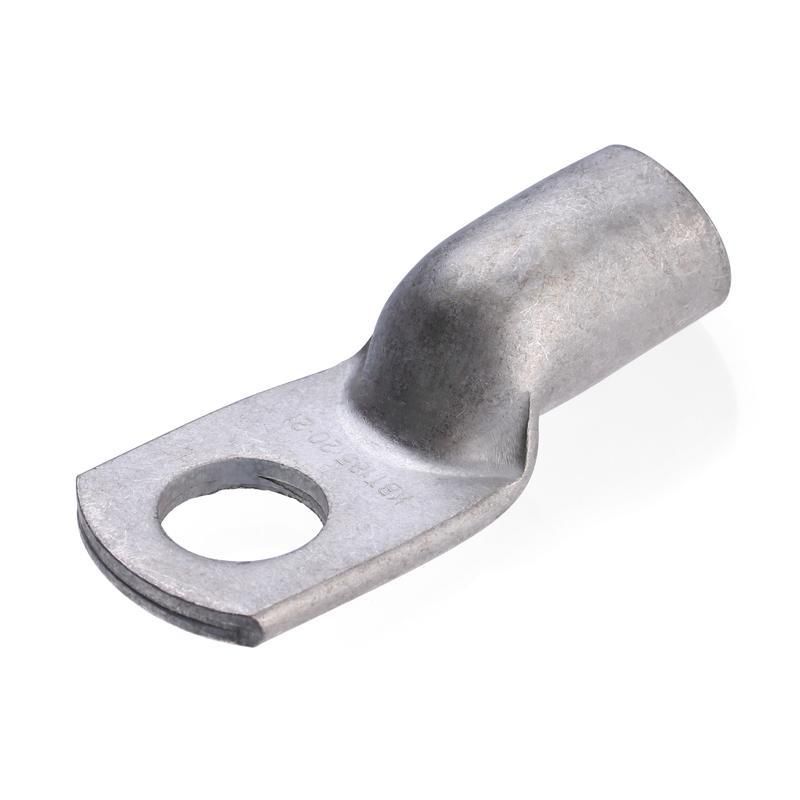

Наконечник кабельный медный луженый ТМЛ 70-8-13 (50 штук в упаковке) КВТ предназначен для надежного оконцевания медных кабелей сечением 70 мм2 методом опрессовки. Этот компонент обеспечивает прочное и долговечное соединение в силовых цепях до 35 кВ. Бренд КВТ - единственный российский производитель, выпускающий полный спектр наконечников по ГОСТ 7386-80.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ 70-8-13 (50 штук в упаковке) КВТ используется для оконцевания многожильных и одножильных медных кабелей перед подключением к болтовым зажимам, рубильникам, автоматическим выключателям и другому оборудованию. Подходит для установки в распределительных щитах, трансформаторных подстанциях, на промышленных станках и конвейерах. Применяется там, где требуется высокая механическая прочность и устойчивость контакта к коррозии.

Технические характеристики

• Поперечное сечение кабеля: 70 мм2
• Метрический размер резьбы: M8
• Материал: электротехническая медь марки М2
• Покрытие: электролитическое лужение с добавками висмута (климатическое исполнение Т2)
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Количество монтажных отверстий: 1
• Рабочее напряжение: до 35 кВ
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ 70-8-13 (50 штук в упаковке) КВТ рассчитан на кабели 5–6 класса гибкости. Для жил 2–3 класса гибкости необходимо использовать специальные таблицы подбора размеров - стандартные значения могут не обеспечить плотной опрессовки. Для монтажа требуются пресс-клещи с матрицами MW-образной формы, совместимыми с гидравлическими прессами КВТ. Перед опрессовкой обязательно снимите фаску с жилы - это предотвращает повреждение внутренних проводников и снижает риск перегрева.

Безопасность и стандарты

Производство соответствует требованиям ГОСТ 7386-80. Лужение выполнено по технологии, обеспечивающей защиту от коррозии в условиях повышенной влажности и температурных колебаний (климатическое исполнение Т2). Напряжение до 35 кВ позволяет применять наконечник в средневольтных сетях. Все изделия проходят контроль качества на этапе отжига и штамповки.

Преимущества

• Электролитическое лужение с висмутом - более стойкое против окисления, чем обычное блестящее олово;
• Отжиг после штамповки увеличивает пластичность меди, что снижает риск трещин при деформации;
• Галтовка и снятие фаски исключают острые кромки - удобнее заводить жилу и безопаснее при работе;
• Штампованная маркировка на каждом изделии - легко проверить типоразмер и подлинность;
• Изделия КВТ совместимы с собственной технологической оснасткой - минимизирует риски некачественной опрессовки.

Ограничения применения

• Не предназначены для алюминиевых кабелей - материал медный, несовместим с алюминием;
• Не подходят для частых изгибов или мобильных соединений - предназначены для стационарной установки;
• Не используются в системах с рабочим напряжением выше 35 кВ;
• Для жил 2–3 класса гибкости требуется точный подбор по таблицам - использование по умолчанию может вызвать плохую опрессовку и нагрев.

Примеры использования

• Подключение силового кабеля 70 мм2 к входному автомату в распределительном щите промышленного объекта;
• Заводка медной жилы в зажим заземления на трансформаторной подстанции;
• Соединение кабеля с выводом двигателя или частотного преобразователя;
• Монтаж в системах энергоснабжения с высокой нагрузкой - металлургические цеха, насосные станции, конвейеры.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия под болт M8 и сечения кабеля - не используйте наконечник с меньшим сечением;
• Выбирайте матрицу для опрессовки именно MW-образной формы - другие формы могут повредить форму хвостовика;
• Храните наконечники в сухом месте - хотя покрытие устойчиво, длительное воздействие влаги снижает срок службы;
• При использовании нескольких наконечников одной партии - сохраняйте упаковку с маркировкой; она содержит информацию о производстве и контроле качества;
• Если нужен аналог для жилы 2–3 класса гибкости - обращайтесь к официальным таблицам КВТ, чтобы выбрать правильный типоразмер.
