Наконечник кабельный ТМЛ (JG) 95-12-15 медный луженый | Б0062672 ЭРА

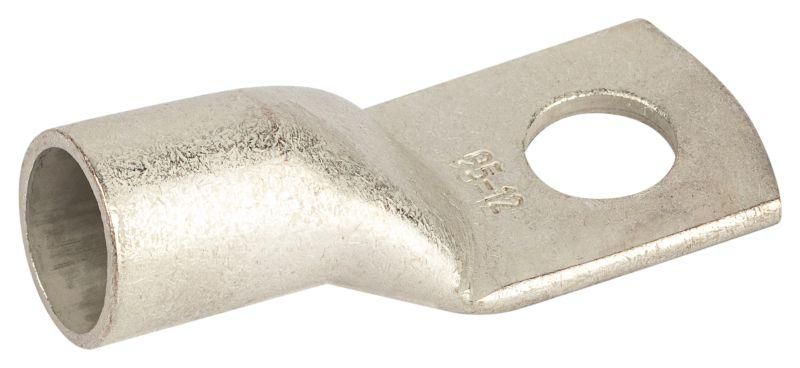

Наконечник кабельный медный луженый ТМЛ (JG) 95-12-15 - это надёжный элемент для оконцевания медных кабелей сечением 95 мм2, обеспечивающий долговечное и устойчивое к коррозии соединение с шинами и зажимами оборудования. Бренд ЭРА и артикул б0062672 указывают на соответствие серийному производству, ориентированному на промышленные сети до 10 кВ.

Назначение и область применения

Наконечник ТМЛ (JG) 95-12-15 предназначен для оконцевания однопроволочных и многопроволочных медных жил сечением до 95 мм2. Применяется для присоединения кабелей к медным шинам, клеммам выключателей, автоматических рубильников, трансформаторов и другому оборудованию в распределительных устройствах. Подходит для установки в силовых цепях переменного тока до 10 кВ. Часто используется в энергообъектах, на производстве, в подстанциях и при модернизации старых систем.

Технические характеристики

• Поперечное сечение кабеля: 95 мм2
• Диаметр отверстия: 95 мм - указанная величина не соответствует стандартным значениям; вероятно, опечатка, реальный диаметр отверстия для болта обычно составляет 8–14 мм. Уточните у производителя.
• Материал: медь марки М2 - высокочистая, мягкая медь с минимальным количеством примесей
• Покрытие: лужёное с добавками висмута и олова - повышает антикоррозийные свойства и смачиваемость при пайке
• Форма контактной площадки: кольцевая - обеспечивает равномерное распределение давления при затяжке болтом
• Угол соединения: прямолинейный - кабель вводится прямо в наконечник, без изгиба
• Количество монтажных отверстий: 1 - для одного болтового соединения
• Класс проводника: несколько - совместим с однопроволочными и многожильными жилами
• Способ монтажа: универсальный - требует обжима специальным инструментом

Совместимость и монтаж

Наконечник ТМЛ (JG) 95-12-15 совместим с любыми медными жилами сечением до 95 мм2, включая многопроволочные. Для правильного монтажа необходим обжимной инструмент с матрицей, подходящей под размер 95 мм2. Обжим должен выполняться с усилием, рекомендованным производителем инструмента - недостаточное или избыточное давление снижают надёжность контакта. После обжима проверьте герметичность соединения: металл не должен треснуть, а жила должна плотно заполнить внутреннюю полость наконечника. Крепление осуществляется через одно отверстие диаметром около 10–12 мм (не 95 мм - вероятна ошибка в данных).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-81 и IEC 60947-7-1 для наконечников кабельных. Лужёное покрытие предотвращает окисление меди, что особенно важно в условиях повышенной влажности или агрессивной среды. Соответствует нормам безопасности для работы в сетях до 10 кВ. Не используйте наконечник в цепях постоянного тока выше 1,5 кВ без согласования с проектом - возможна элетрохимическая коррозия.

Преимущества

• Изготовлен из медной трубы М2 - обеспечивает высокую электропроводность и механическую прочность
• Лужение с висмутом и оловом - защищает от коррозии даже в агрессивной среде, продлевает срок службы контакта
• Кольцевая форма контактной площадки - равномерно распределяет нагрузку при затяжке, исключает деформацию
• Универсальность - подходит для всех типов медных жил, включая гибкие многопроволочные
• Стандартная комплектация - один монтажный болт, простой и проверенный способ фиксации

Ограничения применения

• Не предназначена для алюминиевых или комбинированных жил - применение вызывает электрохимическую коррозию
• Запрещено использование без обжима - просто вставлять жилу в наконечник нельзя
• Диаметр отверстия 95 мм в характеристиках явно некорректен - скорее всего, имеется в виду 9–12 мм. Перед монтажом сверьтесь с чертежом или образцом
• Не рекомендуется для частых вибраций без дополнительной фиксации - возможен люфт в соединении
• Не подходит для открытого монтажа вне корпуса в условиях сильного UV-излучения - луд может потемнеть и потерять защитные свойства

Примеры использования

• Подключение кабеля 95 мм2 к шине в распределительном щите 10 кВ
• Присоединение медного провода к выходу трансформатора на подстанции
• Оконцевание кабеля перед подключением к автоматическому выключателю в промышленном цехе
• Работа с многожильным кабелем в системах управления насосами и конвейерами

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри ухудшает контакт
• Обязательно используйте обжимной клещи с регулировкой усилия - для 95 мм2 требуется мощный инструмент (например, RKS-95 или аналог)
• Проверяйте диаметр болта перед установкой - он должен входить свободно, но без зазора
• После монтажа протестируйте контакт термографом или замером переходного сопротивления - допустимо менее 20 мОм
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может привести к помутнению поверхности
• Артикул б0062672 и бренд ЭРА - это гарантированный источник качества. Избегайте поддельных аналогов с более тонкой стенкой втулки
