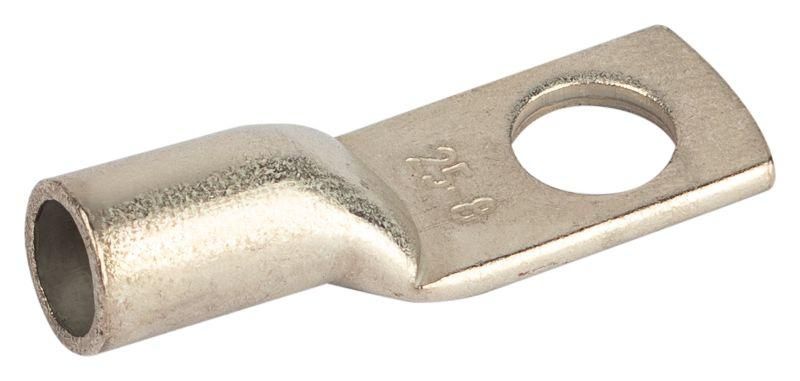

Наконечник кабельный ТМЛ (JG) 25-8-7 медный луженый | Б0062615 ЭРА

Наконечник кабельный медный луженый ТМЛ (JG) 25-8-7 - это надёжный элемент для оконцевания медных кабелей сечением 25 мм2, обеспечивающий долговечное и устойчивое к коррозии соединение с шинами и клеммами. Бренд ЭРА предлагает этот продукт как часть серийного решения для силовой электротехники, где важна стабильность контакта и защита от внешних воздействий.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ (JG) 25-8-7 предназначен для оконцевания однопроволочных и многопроволочных медных жил сечением до 25 мм2. Применяется для присоединения кабелей к медным шинам, выводам автоматических выключателей, рубильников, трансформаторов и другому оборудованию на напряжение до 10 кВ. Подходит для установки в распределительных щитах, подстанциях, на промышленном оборудовании и энергообъектах.

Технические характеристики

• Поперечное сечение кабеля: 25 мм2
• Материал: медь марки М2 (высокоочищенная)
• Диаметр отверстия: 25 мм - соответствует болтам M20–M24
• Количество отверстий: одно
• Форма контактной площадки: кольцевая - обеспечивает равномерное распределение давления при затяжке
• Угол соединения: прямолинейный - удобен для компактной укладки в щитах
• Защитное покрытие: луженый - слой олова с добавками висмута для повышения антикоррозийной стойкости
• Способ монтажа: универсальный - совместим с большинством обжимных инструментов
• Класс проводника: несколько - поддерживает как однопроволочные, так и многопроволочные жилы

Совместимость и монтаж

Наконечник ТМЛ (JG) 25-8-7 требует обязательного обжима специальным инструментом - гидравлическим или механическим клещами с матрицей под сечение 25 мм2. Обжим должен быть выполнен плотно, чтобы исключить люфт и нагрев в месте соединения. Диаметр отверстия 25 мм позволяет использовать болты M20–M24; перед монтажом проверьте соответствие диаметра болта и толщины шины. Установка возможна как в горизонтальном, так и вертикальном положении.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству медных наконечников для высоковольтных систем. Лужение выполнено с применением легирующих добавок, что соответствует нормам надёжности для работы в условиях повышенной влажности и температурных колебаний. Соответствует ГОСТ 7385-91 для наконечников кабельных медных.

Преимущества

• Высококачественное лужение с висмутом и оловом снижает риск окисления даже в агрессивной среде
• Медная трубка марки М2 обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Кольцевая форма контактной площадки предотвращает деформацию при затяжке
• Стандартный диаметр отверстия 25 мм - совместим с широким спектром крепёжных элементов
• Поддержка нескольких классов проводников делает изделие гибким в использовании

Ограничения применения

• Не предназначена для алюминиевых жил - использование с алюминием вызывает электрохимическую коррозию
• Не рекомендуется для частых разборок/сборок - после нескольких обжимов материал теряет прочность
• Работает только при правильном обжиме: некачественный инструмент или неверный режим приведёт к перегреву и выходу из строя
• Не следует применять в условиях постоянного погружения в жидкость - хотя лужение защищает от влаги, герметичность соединения зависит от других факторов

Примеры использования

• Присоединение кабеля 25 мм2 к шине заземления в распределительном щите 10 кВ
• Подключение фазного провода к входному автомату в промышленном цехе
• Завершение медного кабеля перед подключением к клемме трансформатора
• Монтаж в системах питания насосов, конвейеров, сварочных аппаратов

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри увеличит сопротивление
• Выбирайте обжимной инструмент с матрицей, помеченной как “25 мм2” - не используйте универсальные клещи без точной настройки
• Проверяйте посадочный диаметр отверстия (25 мм) перед закупкой болтов - не все M20 подходят по глубине резьбы
• При работе в сырых помещениях дополнительно смазывайте контактную поверхность токопроводящей пастой
• Храните наконечники в сухом месте - даже лужённые детали могут окисляться при длительном контакте с влагой
