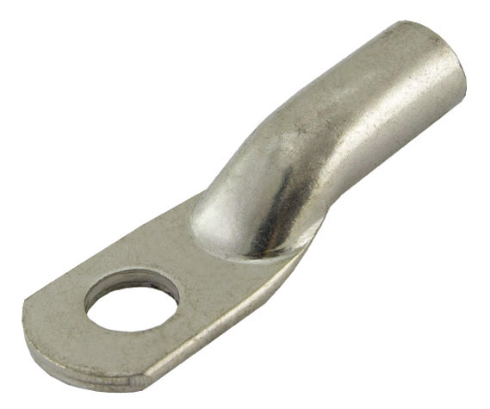

Наконечник кабельный ТМЛ 150-16-19 медный луженый ГОСТ 7386-80 | Б0062515 ЭРА

Наконечник кабельный ТМЛ 150-16-19 медный луженый ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных кабелей сечением до 150 мм2 и обеспечивает прочное соединение с шинами и зажимами оборудования. Артикул б0062515 соответствует требованиям ГОСТ 7386-80 и подходит для силовых цепей до 35 кВ.

Назначение и область применения

Наконечник ТМЛ 150-16-19 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 150 мм2. Применяется для присоединения кабелей к медным шинам, клеммам выключателей, автоматических рубильников, трансформаторов и другому оборудованию с выводами диаметром 16 мм. Подходит для установки в распределительных устройствах, на подстанциях, в промышленном электрооборудовании и энергообъектах с напряжением до 35 кВ.

Технические характеристики

• Номинальное сечение проводника: 150 мм2
• Диаметр отверстия: 16 мм
• Материал: медь марки М2
• Покрытие: лужёное с добавками висмута и олова
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Количество монтажных отверстий: 1
• Тип: наконечник кабельный
• Способ монтажа: универсальный (обжим)
• Климатическое исполнение: Т2 (умеренный климат, защищённая среда)
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник ТМЛ 150-16-19 совместим с кабелями и проводами с медной жилой сечением 150 мм2 и менее. Для монтажа требуется специализированный гидравлический или механический обжимной инструмент с матрицей, подходящей под диаметр 16 мм и сечение 150 мм2. Обжим должен выполняться равномерно, чтобы избежать деформации трубчатой части и потери контакта. Установка без обжима - недопустима. Отверстие диаметром 16 мм позволяет закрепить наконечник болтом M16 или аналогичным крепёжным элементом.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры, материалы и методы испытаний силовых наконечников. Лужёное покрытие повышает устойчивость к коррозии в условиях повышенной влажности и температурных колебаний, что соответствует классу климатического исполнения Т2. Соответствие стандарту гарантирует безопасность работы в сетях до 35 кВ и допустимую плотность тока в пределах нормы.

Преимущества

• Изготовлен из медной трубы марки М2 - обеспечивает высокую электропроводность и механическую прочность.
• Лужение с добавками висмута и олова снижает риск окисления и увеличивает срок службы контактов даже в агрессивной среде.
• Кольцевая форма контактной площадки обеспечивает равномерное распределение давления при затяжке болта.
• Прямолинейная конструкция удобна для компактной укладки в щитах и распределительных камерах.
• Поддерживает работу с несколькими типами проводников - как однопроволочными, так и многожильными.

Ограничения применения

• Не предназначена для использования с алюминиевыми или комбинированными жилами - возможен химический гальванический эффект и перегрев.
• Не рекомендуется применять в открытых наружных установках без защиты от осадков и прямого воздействия солнца - хотя лужение устойчиво, длительное воздействие влаги требует дополнительной герметизации.
• Запрещено использование без обжима - контакт будет нестабильным, возможен нагрев и выход из строя.
• Не подходит для частых демонтажей - после нескольких обжимов материал теряет пластичность, что снижает надёжность соединения.

Примеры использования

• Присоединение кабеля 150 мм2 к медной шине в КРУ 10(6)/0,4 кВ.
• Оконцевание фазного провода на входе в трансформаторную подстанцию.
• Подключение мощного двигателя через автоматический выключатель с клеммой Ø16 мм.
• Монтаж в системах бесперебойного питания (ИБП) и преобразователях частоты.

Практические советы

• Перед обжимом проверьте соответствие диаметра отверстия (16 мм) и сечения жилы (не более 150 мм2). Перегрузка по сечению вызывает перегрев.
• Используйте обжимной инструмент с точной настройкой усилия - слабый обжим приведёт к плохому контакту, слишком сильный - к трещинам в меди.
• При установке в щите оставляйте запас длины кабеля - не допускайте натяжения на наконечник.
• Проверяйте качество лужения перед монтажом: поверхность должна быть равномерно серебристо-белой, без пятен, трещин и вздутий.
• Артикул б0062515 - один из самых распространённых в серии ТМЛ; при замене всегда сверяйтесь с ГОСТ 7386-80, а не с внешним видом других моделей.
