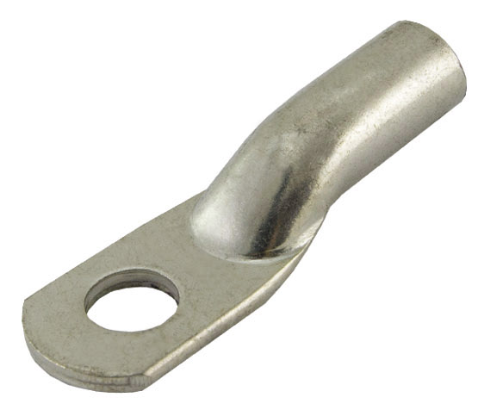

Наконечник кабельный ТМЛ 50-12-11 медный луженый ГОСТ 7386-80 | Б0062527 ЭРА

Наконечник кабельный ТМЛ 50-12-11 медный луженый ГОСТ 7386-80 от бренда ЭРА предназначен для надёжного оконцевания медных жил сечением до 50 мм2. Применяется в силовых цепях до 35 кВ, обеспечивает устойчивое соединение с шинами и клеммами. Артикул б0062527 соответствует требованиям ГОСТ 7386-80.

Назначение и область применения

Наконечник кабельный ТМЛ 50-12-11 медный луженый ГОСТ 7386-80 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 50 мм2. Предназначен для присоединения кабелей к медным шинам, выводам автоматических выключателей, контакторов, трансформаторов и другому оборудованию. Подходит для установки в распределительных устройствах, на станциях, в промышленном электрооборудовании и энергообъектах с напряжением до 35 кВ.

Технические характеристики

• Номинальное сечение проводника: 50 мм2
• Диаметр отверстия: 50 мм - совпадает с диаметром болта M16, что позволяет использовать стандартные крепления
• Материал: медь марки М2 - высокая электропроводность и механическая прочность
• Покрытие: лужёное с добавками висмута и олова - защищает от окисления и коррозии
• Форма контактной площадки: кольцевая - равномерное распределение давления при затяжке
• Угол соединения: прямолинейный - удобен для компактной укладки в щитах
• Количество монтажных отверстий: одно - для фиксации одним болтом
• Класс проводника: несколько - совместим с однопроволочными и многожильными жилами
• Стандарт: ГОСТ 7386-80 - сертифицированная форма и геометрия

Совместимость и монтаж

Наконечник ТМЛ 50-12-11 требует обязательного обжима специальным инструментом - hydraulic or mechanical crimping tool с матрицей для сечения 50 мм2. Обжим должен быть выполнен без повреждения изоляции и с соблюдением усилия, указанного производителем инструмента. Диаметр отверстия 50 мм рассчитан под болт M16. Установка возможна на медные и алюминиевые шины, но при соединении с алюминием требуется переходной элемент или антикоррозийная смазка. Не допускается использование без обжима - контакт будет нестабильным и перегревается.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, который регламентирует форму, размеры, материалы и методы испытаний наконечников. Климатическое исполнение Т2 обеспечивает работу в условиях повышенной влажности и температур от −40C до +40C. Лужёное покрытие снижает риск возгорания при плохом контакте и увеличивает срок службы соединения. Соответствие стандарту гарантирует безопасность при работе под нагрузкой до 35 кВ.

Преимущества

• Изготовлен из медной трубы М2 - минимизированы поры и внутренние дефекты, повышена долговечность
• Лужение с висмутом и оловом - предотвращает окисление даже в агрессивных средах, продлевает срок службы на 30–50%
• Кольцевая форма контактной площадки - исключает перекос при затяжке, обеспечивает равномерный токовый поток
• Универсальность монтажа - подходит для любых типов медных жил, включая многопроволочные
• Соответствие ГОСТ - гарантированная взаимозаменяемость с другими изделиями этого стандарта

Ограничения применения

• Не предназначено для алюминиевых жил - при попытке обжать алюминиевую жилу возможно разрушение наконечника
• Запрещён монтаж без обжима - контакт с зажимом болтом без обжима вызывает нагрев и выход из строя
• Не рекомендован для частых вибраций без дополнительной фиксации - возможен люфт и истирание
• Работает только в закрытых помещениях или в герметичных корпусах - открытые участки с постоянным воздействием химикатов требуют дополнительной защиты
• Диаметр отверстия 50 мм несовместим с болтами меньшего размера - нельзя заменить на M12 или M14 без изменения конструкции

Примеры использования

• Подключение кабеля 50 мм2 к шине в распределительном щите 10 кВ
• Присоединение медного провода к входному терминалу трансформатора
• Обжим жилы в системе питания конвейера на заводе
• Соединение кабеля с выводом автомата в промышленной панели
• Монтаж в подстанциях, где важна надёжность и долговечность контактов

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки - лишняя изоляция внутри наконечника снижает качество контакта
• Используйте обжимной клещи с матрицей, помеченной для 50 мм2 - неверный инструмент приведёт к слабому соединению
• Проверьте после монтажа: наконечник не должен вращаться вокруг жилы; при легком покачивании не должно быть люфта
• При установке в щитах с большим количеством кабелей - ориентируйте наконечник так, чтобы болт был доступен для проверки и обслуживания
• Для длительной работы в сырых местах - нанесите тонкий слой контактной смазки на поверхность перед затяжкой
• Артикул б0062527 - единственный номер для заказа запасных частей. Храните документацию с этим артикулом для сервиса
