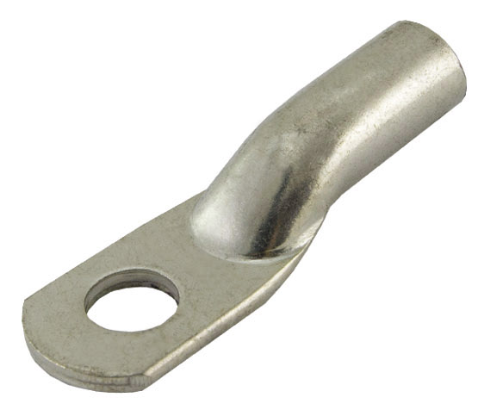

Наконечник кабельный ТМЛ 95-12-15 медный луженый ГОСТ 7386-80 | Б0062517 ЭРА

Наконечник кабельный ТМЛ 95-12-15 медный луженый ГОСТ 7386-80 от бренда ЭРА предназначен для надежного оконцевания медных кабелей сечением 95 мм2 и последующего подключения к шинам или выводам оборудования. Этот наконечник обеспечивает устойчивый электрический контакт даже в условиях повышенной влажности благодаря лужению и соответствует требованиям ГОСТ 7386-80.

Назначение и область применения

Наконечник ТМЛ 95-12-15 используется для оконцевания однопроволочных и многопроволочных медных жил сечением до 95 мм2. Применяется для подключения кабелей к медным шинам, клеммным колодкам, автоматическим выключателям, силовым трансформаторам и другим устройствам с болтовыми зажимами. Подходит для установки в распределительных устройствах, на подстанциях, в промышленном оборудовании и энергообъектах с рабочим напряжением до 35 кВ.

Технические характеристики

• Материал: медь марки М2 - высокая электропроводность и механическая прочность
• Поперечное сечение кабеля: 95 мм2
• Размер резьбы: M12 - совместим с болтами диаметром 12 мм
• Защитное покрытие: луженое с добавками олова и висмута - предотвращает окисление и коррозию
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Угол соединения: прямолинейный - удобная сборка в плотных комплектациях
• Количество монтажных отверстий: одно - для одного болта
• Класс проводника: несколько - подходит для гибких и жестких многожильных проводников
• Климатическое исполнение: Т2 - работает при температуре от −40C до +40C и в условиях повышенной влажности

Совместимость и монтаж

Наконечник ТМЛ 95-12-15 требует обязательного обжима специальным инструментом - hydraulic или механическим прессом с матрицей под сечение 95 мм2. Обжим должен выполняться без повреждения изоляции кабеля. После обжима проверьте герметичность контакта: металл должен плотно охватывать жилу без люфта. Диаметр отверстия под болт M12 позволяет использовать стандартные болты класса прочности 8.8 и выше. Посадочный диаметр внутренней части наконечника рассчитан под медную жилу, поэтому не рекомендуется применять для алюминиевых проводников.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 7386-80 - государственным стандартом на наконечники кабельные. Луженое покрытие соответствует требованиям к защите от коррозии в условиях средней влажности (климатическое исполнение Т2). Соответствие стандарту гарантирует долговечность и безопасность работы в сетях до 35 кВ. Сертифицирован для применения в электроустановках согласно ПУЭ.

Преимущества

• Высокая теплопроводность меди снижает нагрев в месте соединения
• Лужение с легирующими добавками увеличивает срок службы контакта в агрессивной среде
• Кольцевая форма контактной площадки исключает перекос при затяжке болтом
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ
• Подходит для частых демонтажей - сохраняет форму после нескольких циклов затяжки

Ограничения применения

• Не предназначена для алюминиевых или сталеалюминиевых проводников - возможна электрохимическая коррозия
• Не допускается использование без обжима - контакт будет нестабильным и опасным
• Не рекомендован для постоянного погружения в воду - хотя IP-класс не указан, лужение не заменяет герметизацию
• Не следует применять в условиях температур выше +80C длительно - риск деформации материала
• Не подходит для кабелей сечением менее 70 мм2 - возможен люфт и плохой контакт

Примеры использования

• Подключение силового кабеля 3×95 мм2 к шине в КРУ 10 кВ
• Присоединение фазного провода к выходному терминалу трансформатора
• Запитка двигателя через клеммную коробку с болтовым зажимом M12
• Обустройство заземления в промышленном цеху с медной шиной

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция мешает качественному контакту
• Выбирайте обжимной инструмент с матрицей, соответствующей именно 95 мм2 - недостаточное давление вызывает “проскальзывание” жилы
• Проверяйте качество обжима: после сжатия между жилой и трубкой не должно быть щели; можно слегка потянуть кабель - он не должен выскользнуть
• При монтаже в закрытых корпусах убедитесь, что длина наконечника не мешает закрыванию крышки
• Для защиты от внешних воздействий используйте термоусадочные трубки - они не заменят лужение, но повысят механическую и химическую стойкость
