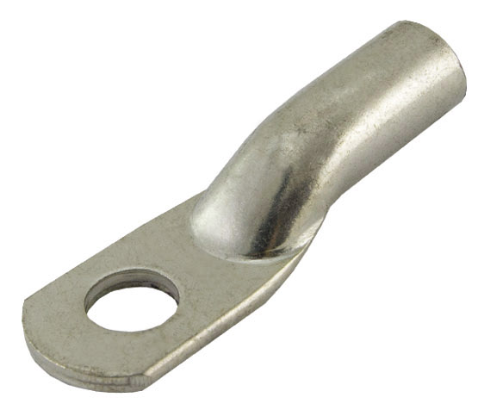

Наконечник кабельный ТМЛ 10-6-5 медный луженый ГОСТ 7386-80 | Б0062514 ЭРА

Наконечник кабельный медный луженый ТМЛ 10-6-5 ЭРА - универсальное соединительное изделие для оконцевания медных жил сечением 10 мм2, соответствует ГОСТ 7386-80 и обеспечивает надёжный контакт в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник ТМЛ 10-6-5 предназначен для оконцевания однопроволочных и многопроволочных медных жил сечением до 10 мм2. Применяется для присоединения кабелей и проводов к шинам, зажимам и выводам электрооборудования - например, автоматическим выключателям, рубильникам, трансформаторам, распределительным щитам. Подходит для установки в условиях повышенной влажности и агрессивной среды благодаря защищённому лужению.

Технические характеристики

• Поперечное сечение кабеля: 10 мм2
• Диаметр монтажного отверстия: 10 мм
• Материал: медь марки М2
• Покрытие: луженое с добавками висмута
• Форма контактной площадки: кольцевая
• Угол соединения: прямолинейный
• Количество отверстий: одно
• Класс проводника: совместим с несколькими типами медных жил
• Климатическое исполнение: Т2 (умеренный и холодный климат)
• Стандарт: ГОСТ 7386-80

Совместимость и монтаж

Наконечник ТМЛ 10-6-5 ЭРА устанавливается на медную жилу с помощью обжимного инструмента - гидравлического или механического клещей с матрицей под диаметр 10 мм. Обжим должен быть выполнен равномерно, чтобы обеспечить плотный контакт без повреждения изоляции. Не допускается использование плоскогубцев или других неспециализированных инструментов. Диаметр отверстия 10 мм позволяет закрепить наконечник болтом M10. Совместим с медными шинами и клеммами, рассчитанными на этот размер.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7386-80, что гарантирует механическую прочность, электрическую проводимость и термостойкость. Луженое покрытие снижает риск окисления контакта, предотвращает нагрев при нагрузках и увеличивает срок службы соединения. Соответствует нормам безопасности для работы в сетях до 35 кВ.

Преимущества

• Изготовлен из медной трубы М2 - высокая электропроводность и устойчивость к деформациям при обжиме
• Лужение с висмутом обеспечивает долговременную защиту от коррозии даже в условиях повышенной влажности
• Кольцевая форма контактной площадки равномерно распределяет усилие при затяжке болта
• Один монтажный элемент заменяет несколько комплектующих - удобство при сборке и обслуживании
• Совместим с широким спектром оборудования, работающего в промышленных и энергетических системах

Ограничения применения

• Не предназначена для алюминиевых жил - возможна электрохимическая коррозия при контакте с медью
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или температур выше +105 C
• Запрещено использовать без обжима - просто вставленный наконечник не обеспечит надёжный контакт
• Не подходит для частых перегибов или вибрационных нагрузок без дополнительной фиксации

Примеры использования

• Подключение кабеля 10 мм2 к входной шине в распределительном щите 10/0,4 кВ
• Присоединение медного провода к клемме автомата или УЗО в промышленной панели
• Обжим жилы перед подключением к заземляющей шине в подстанции
• Монтаж в силовых цепях станков, конвейеров, насосных групп

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция мешает качественному контакту
• Выбирайте обжимной инструмент с матрицей, соответствующей сечению 10 мм2 и диаметру отверстия 10 мм
• Проверьте после обжима: жила должна быть полностью заполнена втулку, без зазоров; поверхность - без трещин и вмятин
• При использовании в агрессивной среде периодически проверяйте состояние лужения - при потускнении или появлении белого налёта замените наконечник
• При наличии нескольких одинаковых наконечников - используйте маркировку для быстрого определения цепи при обслуживании
