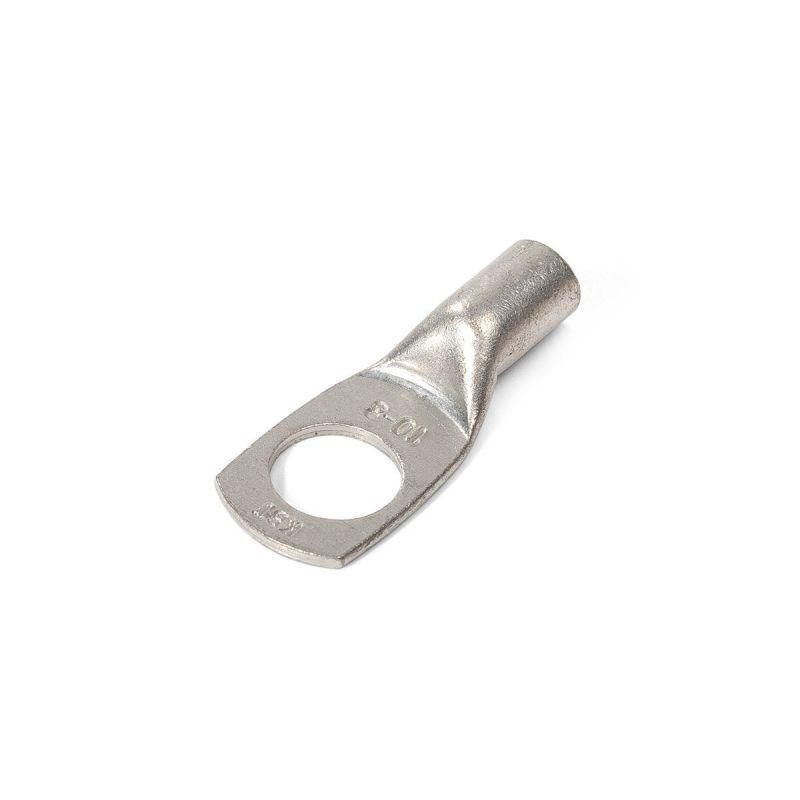

Наконечник кабельный ТМЛ-Р 10-8 медный луженый с обратным радиусом контактной площадки - 87477 КВТ

Наконечник кабельный ТМЛ-Р 10-8 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 10 мм2 методом опрессовки. Этот наконечник обеспечивает прочное и долговечное соединение в электроустановках до 1 кВ, особенно там, где важна устойчивость к влаге и коррозии.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 10-8 используется для оконцевания однопроволочных и многопроволочных медных жил перед подключением к болтовым зажимам, автоматическим выключателям, контакторам и другим коммутационным устройствам. Подходит для установки на силовые цепи, распределительные щиты, оборудование промышленных станций и систем управления.

Технические характеристики

• Поперечное сечение кабеля: 10 мм2
• Материал: рафинированная медь марки М1
• Форма контактной площадки: кольцевая
• Угол соединения: прямой
• Защитное покрытие: олово-висмутовое лужение (класс климатического исполнения Т2)
• Количество монтажных отверстий: 1
• Метрический размер резьбы: отсутствует (не предназначена для резьбового крепления)
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник ТМЛ-Р 10-8 рассчитан на опрессовку специальными матрицами с шестигранной формой - они обеспечивают равномерную деформацию трубчатой части без повреждения меди. Совместим с гидравлическими прессами серии КВТ. Для качественного соединения используйте только рекомендованные матрицы - это гарантирует механическую прочность и минимальное переходное сопротивление.

Не применяйте плоскогубцы, клещи или другие инструменты, не предназначенные для опрессовки - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Покрытие из олова-висмута соответствует требованиям климатического исполнения Т2 - защищает от коррозии в условиях повышенной влажности и температурных колебаний. Наконечник ТМЛ-Р 10-8 прошёл проверку на соответствие требованиям к безопасности при работе в сетях до 1 кВ. Соответствует ГОСТ Р 50987-2008 для наконечников кабельных.

Преимущества

• Высокая электропроводность благодаря материалу М1 - снижаются потери энергии и нагрев в месте соединения.
• Лужёное покрытие предотвращает окисление меди даже в агрессивных средах - увеличивает срок службы.
• Обратный радиус контактной площадки позволяет плотнее прилегать к поверхности зажима - исключает люфт и искрение.
• Стандартная длина хвостовика обеспечивает точное позиционирование при опрессовке - минимизирует риск брака.
• Поддерживается широкий спектр гибкости жил - удобен при работе с различными типами кабелей.

Ограничения применения

• Не предназначен для использования с алюминиевыми проводами - возможен электрохимический эффект и разрушение контакта.
• Не имеет резьбы - нельзя использовать как крепёжный элемент; требует наличия болтового зажима или аналогичного устройства.
• Не допускается повторная опрессовка - после первого сжатия металл теряет пластичность, что снижает надёжность соединения.
• Не следует применять в условиях постоянного погружения в воду - хотя покрытие T2 устойчиво к влаге, он не является герметичным решением для подводных объектов.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном щите промышленного оборудования.
• Оконцевание фазных жил в частотных преобразователях и пускателях.
• Запитка двигателей, насосов и конвейеров в цехах с высокой влажностью.
• Монтаж заземляющих проводников в помещениях с агрессивной средой (например, пищевые производства).

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - лишняя изоляция внутри трубки снижает качество соединения.
• Используйте только матрицы, указанные производителем КВТ - неверная форма пресса вызывает трещины в меди или недожим.
• Проверьте диаметр отверстия в зажиме - он должен соответствовать толщине контактной площадки наконечника ТМЛ-Р 10-8.
• При множественных подключениях запасайтесь этим наконечником - он часто используется в стандартизированных проектах, и замена в процессе монтажа экономически выгодна.
