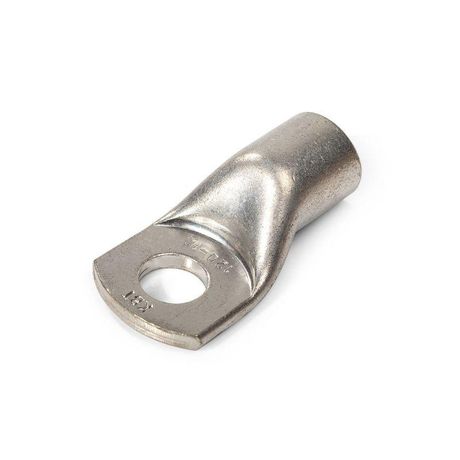

Наконечник кабельный ТМЛ-Р 120-12 медный луженый с обратным радиусом контактной площадки - 87456 КВТ

Наконечник кабельный ТМЛ-Р 120-12 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 120 мм2 методом опрессовки. Применяется в силовых цепях до 1 кВ, особенно там, где важна долговечность контакта и устойчивость к коррозии - например, на подстанциях, распределительных щитах и промышленном оборудовании.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 120-12 используется для создания прочного и токопроводящего соединения между многожильным медным кабелем и зажимом болтового типа. Подходит для работы в условиях повышенной влажности, перепадов температур и воздействия агрессивной среды благодаря лужёному покрытию. Часто применяется в энергетике, машиностроении, железнодорожной инфраструктуре и на объектах с постоянными нагрузками.

Технические характеристики

• Поперечное сечение кабеля: 120 мм2
• Материал: рафинированная медь марки М1
• Покрытие: олово-висмутовое лужение (класс защиты T2 - умеренный климат)
• Форма контактной площадки: кольцевая, с обратным радиусом для равномерного распределения давления
• Угол соединения: прямолинейный - позволяет легко вводить кабель в зажим без изгиба
• Количество монтажных отверстий: одно
• Метрический размер резьбы: не предусмотрен - предназначается для крепления через зажимную пластину
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник ТМЛ-Р 120-12 требует обязательной опрессовки специальными матрицами. Его трубчатая часть точно рассчитана под захват жил различной гибкости. Для качественного соединения используйте гидравлические прессы КВТ с подходящими шестигранными матрицами - они обеспечат плотное и однородное деформирование без повреждений. Убедитесь, что диаметр кабельной жилы соответствует заявленному сечению 120 мм2; использование более тонких или слишком толстых жил снижает надёжность контакта.

Безопасность и стандарты

Изделие соответствует требованиям к электроизоляции и механической прочности для оборудования до 1 кВ. Лужёное покрытие соответствует нормам для климатического исполнения Т2 - устойчиво к коррозии в помещениях с умеренной влажностью. Наконечник не содержит свинца и других запрещённых компонентов, безопасен для эксплуатации в закрытых системах.

Преимущества

• Высокая теплопроводность меди M1 минимизирует потери мощности и нагрев в месте соединения
• Олово-висмутовое лужение предотвращает окисление и увеличивает срок службы контакта
• Обратный радиус контактной площадки исключает местные перегрузки при затяжке болтом
• Стандартные размеры хвостовика гарантируют точную установку в пресс-матрицу, снижают риск брака
• Совместимость с прессами КВТ ускоряет монтаж и повышает воспроизводимость качества

Ограничения применения

• Не для алюминиевых кабелей - материал медный, несовместим с другими металлами
• Запрещено использовать без опрессовки - просто насаживание на жилу недопустимо
• Не рекомендован для открытой установки вне помещений при частых осадках - хотя лужение защищает, длительное воздействие воды может вызвать вымывание покрытия
• Не подходит для кабелей сечением менее 95 мм2 или более 150 мм2 - возможен перегрев или плохая фиксация

Примеры использования

• Подключение входного кабеля к главному автоматическому выключателю в распределительном щите 10/0,4 кВ
• Соединение медного кабеля с заземляющей шиной в промышленном цехе
• Оконцовка фазного провода перед подключением к клемме двигателя на конвейере
• Монтаж в трансформаторных подстанциях, где требуется надёжный и долговечный контакт

Практические советы

• Перед опрессовкой удалите изоляцию с кабеля на длину, полностью соответствующую глубине трубки наконечника - лишняя изоляция внутри ухудшает контакт
• Используйте только оригинальные матрицы КВТ, указанные в документации - другие могут деформировать форму и снизить проводимость
• Проверьте после монтажа усилие затяжки болта - переусилие может треснуть лужёный слой, недоусилие - вызывает нагрев
• При работе в сыром воздухе периодически проверяйте состояние поверхности наконечника - при появлении белого налёта замените элемент
• Артикул 87456 - единственный номер для заказа этого конкретного изделия; аналоги с другим покрытием или формой не являются взаимозаменяемыми
