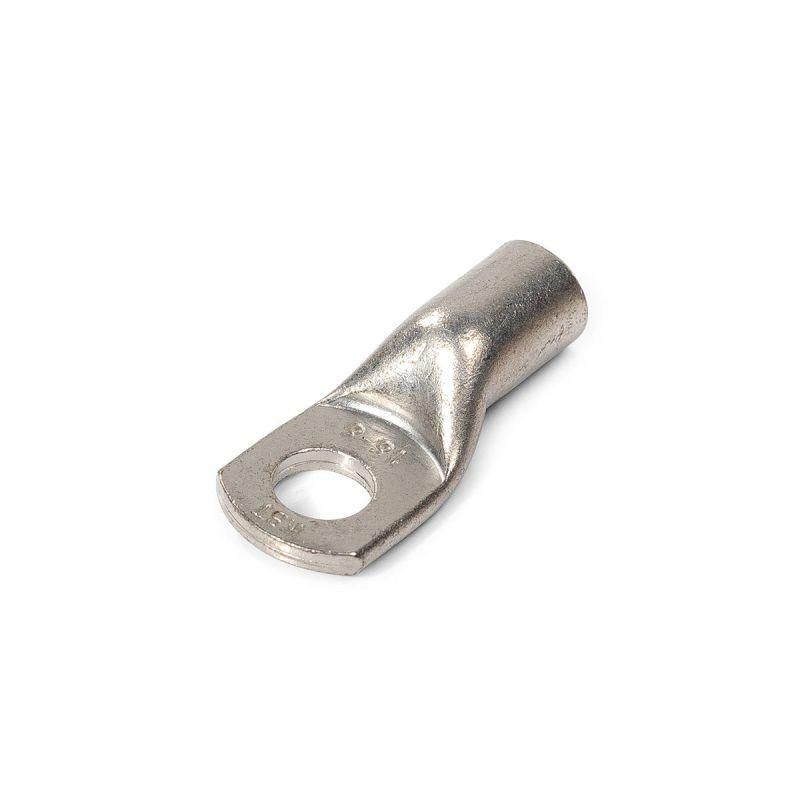

Наконечник кабельный ТМЛ-Р 16-6 медный луженый с обратным радиусом контактной площадки - 87478 КВТ

Наконечник кабельный ТМЛ-Р 16-6 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 16 мм2 методом опрессовки. Этот наконечник обеспечивает прочное и долговечное соединение в электроустановках до 1 кВ, особенно там, где важна устойчивость к влаге и коррозии.

Назначение и область применения

Наконечник кабельный ТМЛ-Р 16-6 используется для оконцевания однопроволочных и многопроволочных медных жил, чтобы обеспечить качественный контакт при подключении к болтовым зажимам, автоматическим выключателям, рубильникам и другим коммутационным устройствам. Подходит для стационарной установки в распределительных щитах, на станках, в системах автоматизации и промышленном оборудовании.

Технические характеристики

• Поперечное сечение кабеля: 16 мм2
• Материал: рафинированная медь марки М1
• Форма контактной площадки: кольцевая
• Угол соединения: прямой
• Защитное покрытие: олово-висмутовое лужение (класс климатического исполнения Т2)
• Класс проводника: совместим с жилами 1, 2 и 3 классов гибкости
• Количество монтажных отверстий: 1
• Метрический размер резьбы: не предусмотрен (для крепления через болт/шпильку)
• Рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник ТМЛ-Р 16-6 рассчитан на опрессовку специальными матрицами с шестигранной формой - они обеспечивают равномерную деформацию трубчатой части без повреждения меди. Совместим с гидравлическими прессами серии КВТ. Для монтажа необходимо:

• Зачистить изоляцию кабеля на длину, соответствующую длине хвостовика наконечника;
• Вставить жилу до упора в трубчатую часть наконечника;
• Использовать только рекомендованную матрицу для сечения 16 мм2;
• Не допускать перекоса при запрессовке - это снижает механическую прочность контакта.

Обратите внимание: диаметр трубной части подобран так, чтобы плотно охватывать жилы всех трёх классов гибкости - от твёрдых до очень мягких.

Безопасность и стандарты

Наконечник ТМЛ-Р 16-6 соответствует требованиям к климатическому исполнению Т2 - устойчив к повышенной влажности и температурным колебаниям. Лужёное покрытие предотвращает окисление меди, что важно для длительной работы в условиях производства. Напряжение до 1 кВ позволяет использовать изделие в большинстве промышленных сетей переменного тока.

Преимущества

• Высокая электропроводность благодаря материалу - рафинированной меди М1.
• Лужёное покрытие защищает от коррозии даже в сырых помещениях.
• Шестигранная форма опрессовки гарантирует механическую прочность и минимальное переходное сопротивление.
• Точная длина хвостовика обеспечивает правильное позиционирование при опрессовке - исключает риск недопрессовки или перегрева.
• Кольцевая контактная площадка удобна для фиксации болтом любого стандарта.

Ограничения применения

• Не предназначена для использования с алюминиевыми проводами - возможен гальванический эффект и разрушение контакта.
• Не подходит для частых изгибов или подвижных соединений - наконечник не является гибким элементом.
• Не следует применять в средах с агрессивными химикатами (например, кислоты, щёлочи) - лужение имеет ограниченную устойчивость.
• Отсутствие резьбы требует наличия внешнего крепёжа - нельзя использовать как саморез или ввинчиваемый элемент.

Примеры использования

• Подключение силового кабеля к входному автомату в щитовой комнате цеха.
• Оконцевание жилы двигателя на промышленном конвейере.
• Соединение кабеля с клеммной колодкой в системе управления насосной станцией.
• Монтаж заземляющего провода в распределительном пункте с повышенной влажностью.

Практические советы

• Перед опрессовкой проверьте соответствие сечения кабеля - 16 мм2 - и выберите подходящую матрицу для пресса КВТ.
• Не используйте плоскогубцы или другие инструменты вместо пресса - это приведёт к плохому контакту и перегреву.
• Если кабель состоит из нескольких проволочек - сложите их аккуратно перед вставкой, чтобы не было “выступающих” жил.
• Проверяйте качество опрессовки: после сжатия трубка должна быть плотно сплющена, без трещин и видимых зазоров между проводом и металлом наконечника.
• Для условий с высокой влажностью дополнительно смажьте место соединения антикоррозийной пастой - это продлит срок службы.
